①. 設備(bei)的(de)位置以設備(bei)中心線為準，根據該項目的(de)總圖條(tiao)件來繪制。

  ②. 基礎外(wai)形、設(she)備外(wai)形、框架、梯子(zi)、平臺和管口均(jun)要在配(pei)管圖中表(biao)示(shi)，對于泵等簡單(dan)的轉(zhuan)動設(she)備可不必(bi)表(biao)示(shi)其外(wai)形。

  ③. 設備的保溫需表示(shi)。

  ④. 設備截面的畫法為周圍剖(pou)面線、中間為空白表示。

  ⑤. 對于(yu)儀表(biao)(biao)、液位計(ji)的(de)外形(xing)要表(biao)(biao)示，溫度計(ji)僅(jin)表(biao)(biao)示管口。帶有管道附件(jian)的(de)壓力計(ji)，如屬于(yu)管道專業范圍，該附件(jian)應表(biao)(biao)示口徑和等級（或形(xing)式）。

  ⑥. 換熱器或臥式(shi)罐上的放空和(he)排凈不需表示。

  ⑦. 泵上的儀表排凈(jing)及放空不需表示。

  ⑧. 管(guan)口(kou)的(de)管(guan)口(kou)號(hao)或管(guan)口(kou)名(ming)稱(cheng)應(ying)表(biao)示(shi)，與管(guan)道相連的(de)管(guan)口(kou)要再圖(tu)上標注角度和管(guan)口(kou)表(biao)上未表(biao)示(shi)的(de)尺寸。

  ⑨. 平面圖上可不表示平臺欄桿。

  ⑩. 如果平臺位置距管口太近，管口表示(shi)不清楚(chu)，這時應加一(yi)斷(duan)面圖。

  ?. 平臺(tai)及樓面(mian)的標高應表示(shi)。

  ?. 設備位號應(ying)表示，且盡量沿中(zhong)心線標注。

  ?. 當平面圖上只表(biao)示設(she)備(bei)(bei)的(de)一個斷面時，其標(biao)高應(ying)表(biao)示出在該平面圖上所(suo)表(biao)示的(de)此設(she)備(bei)(bei)的(de)范圍。

  ?. 臥式換熱器(qi)或儲(chu)罐安裝高度應在圖中表示。

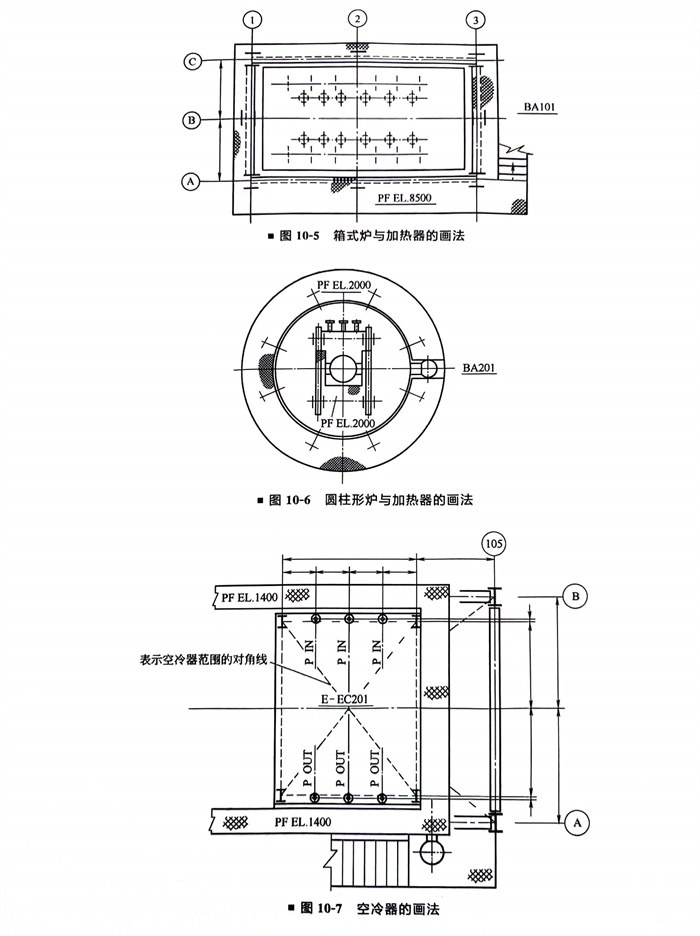

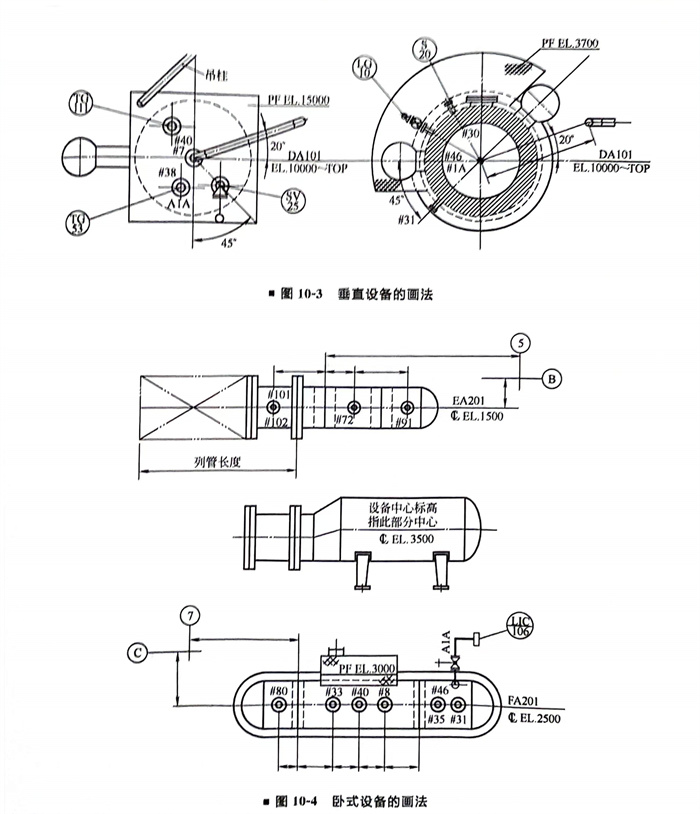

  ?. 管道布置平面圖(tu)設(she)備的畫法實例(li)如(ru)圖(tu)10-3～圖(tu)10-7所示。
