1. 構筑物畫法的一般(ban)要(yao)求

  ①. 對于構筑物無論在圖紙范圍內還是外(wai)，均應用實線表示。

  ②. 平臺及樓面標高應(ying)表(biao)示。

  ③. 柱線(xian)(xian)號(hao)(hao)和柱間距在平面(mian)圖上應表示，但立面(mian)圖則不需(xu)表示（柱線(xian)(xian)號(hao)(hao)用Φ10mm的(de)圓表示）。

  ④. 柱線(xian)號應從圖紙(zhi)的正(zheng)面看，水平書寫。

  ⑤. 柱線號的數字或(huo)字母應與布置(zhi)圖一致（大小寫字母應有所區別(bie)）。

  ⑥. 對(dui)于沒有柱(zhu)線號的簡單(dan)的構筑物（如操作平臺），柱(zhu)子則不需表示。

2. 鋼結構

  ①. 基礎外形(xing)、柱子、主梁及(ji)次(ci)梁均(jun)要表示。

  ②. 斜撐的(de)中(zhong)心線(xian)應表示(shi)。

  ③. 梯(ti)子(zi)、臺階(jie)應表示。

  ④. 鋼結(jie)構防火后(hou)的外形應表示出來。

  ⑤. 樓(lou)板用(yong)相交陰(yin)影(ying)線表示。

3. 混凝土結構(gou)

  ①. 柱、梁及樓(lou)面的外形應表示。

  ②. 斷(duan)面用三條斜線表示(shi)。

  ③. 依據與參考線(xian)的(de)距離來表(biao)示(shi)(shi)設備坑和油(you)堤的(de)位置(zhi)，這些尺(chi)寸(cun)依據布置(zhi)圖來表(biao)示(shi)(shi)，除另有說明，墻的(de)厚度不(bu)需表(biao)示(shi)(shi)。

  ④. 儲油池(chi)、電纜溝和(he)排(pai)污(wu)坑應在圖上(shang)表(biao)示，但名稱、尺寸及(ji)位置(zhi)不需表(biao)示。

  ⑤. 樓層不需表示(shi)。

    注意，當鋼(gang)(gang)結構的一(yi)部分（如柱基礎，設(she)備平臺等）超出了界區線(xian)(xian)，鋼(gang)(gang)結構的整個(ge)外形應表示，不能有(you)界區線(xian)(xian)切斷(duan)(duan)。而與其他圖紙相接的通道和(he)橫(heng)梁可以在界區線(xian)(xian)處斷(duan)(duan)開(kai)。

4. 管道布(bu)置平面圖構筑物的畫(hua)法實(shi)例(li)

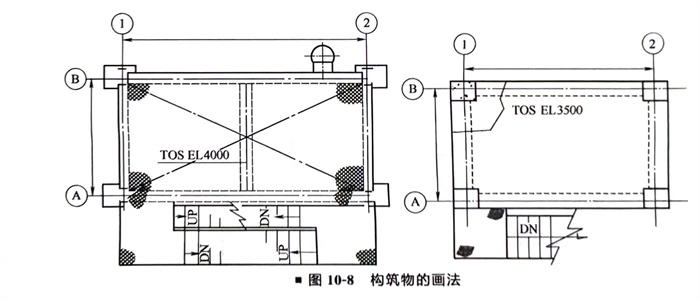

   構筑物的畫(hua)法如(ru)圖10-8所示。
