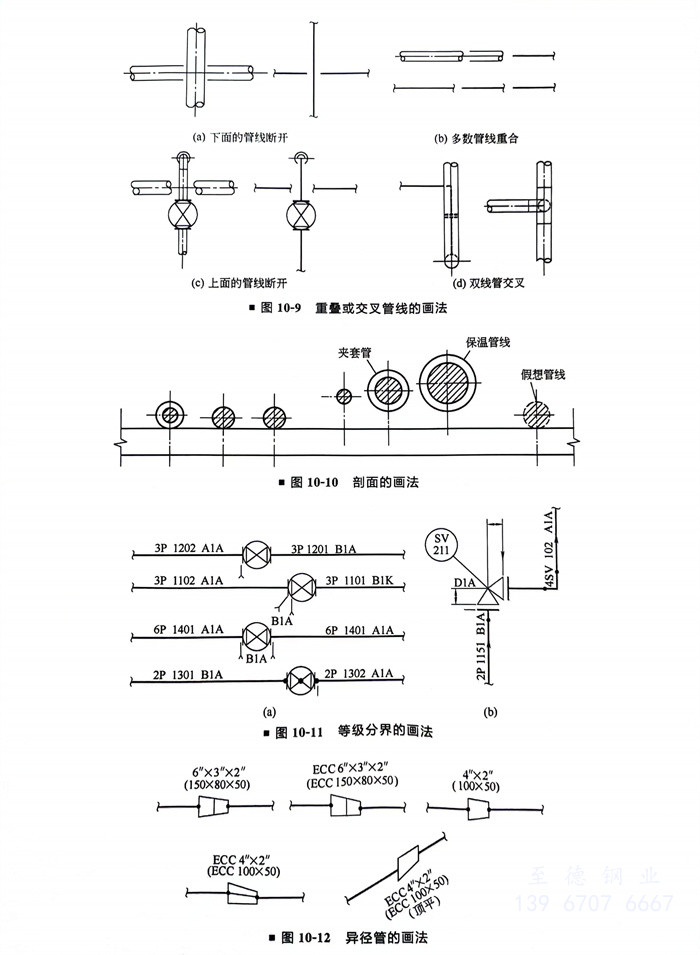

①. 重疊或交叉管線（圖10-9）。

 ②. 剖面(mian)（圖(tu)10-10）。

 ③. 等級分界（圖10-11）。

 ④. 異徑管（圖10-12）。

   a. 同心(xin)異徑(jing)管僅表(biao)示(shi)口徑(jing)。

   b. 底平(ping)(ping)的(de)偏心異徑(jing)管(guan)，口徑(jing)前(qian)加“ECC”，頂平(ping)(ping)的(de)偏心異徑(jing)管(guan)，口徑(jing)前(qian)加“ECC”，后(hou)加“（TOP FLAT）”。

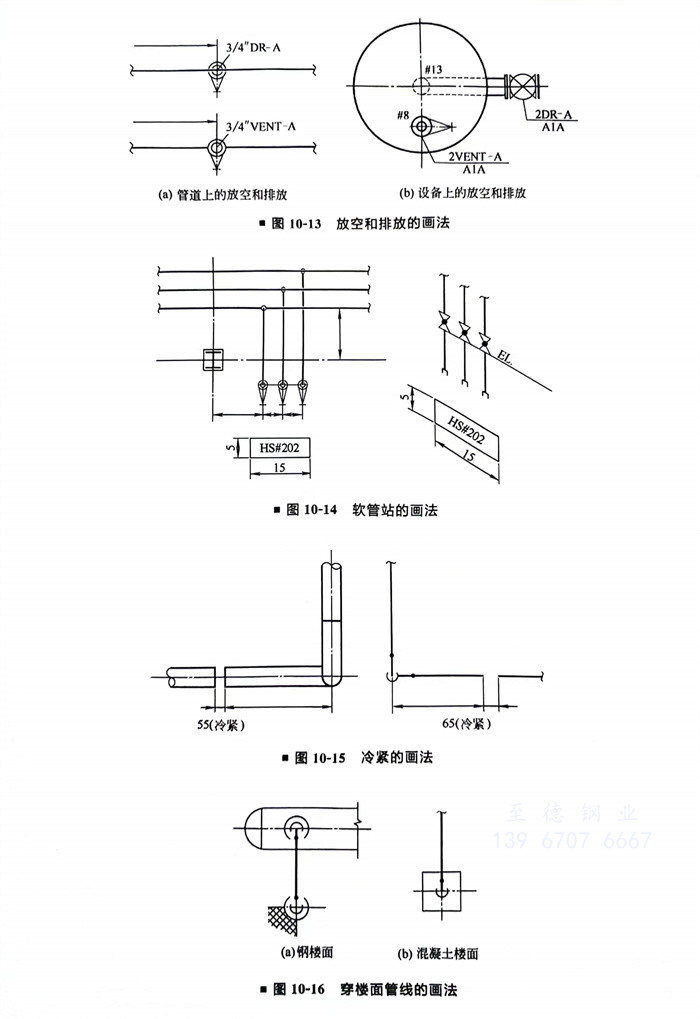

 ⑤. 放空和排放（圖10-13）。

   管道上(shang)的(de)放(fang)空(kong)和排(pai)(pai)放(fang)，應將閥門的(de)手柄方向以及放(fang)空(kong)、排(pai)(pai)放(fang)的(de)類(lei)型及口徑(jing)標(biao)在管線上(shang)，設(she)備上(shang)的(de)放(fang)空(kong)和排(pai)(pai)放(fang)需(xu)表示其類(lei)型、口徑(jing)及等(deng)級(ji)。

 ⑥. 軟管站（圖10-14）。

   軟管站的位置（在總布置圖上）及站號表示如(ru)下(xia)。

 ⑦. 冷緊（圖10-15）。

 ⑧. 穿樓面的管線（圖10-16）。

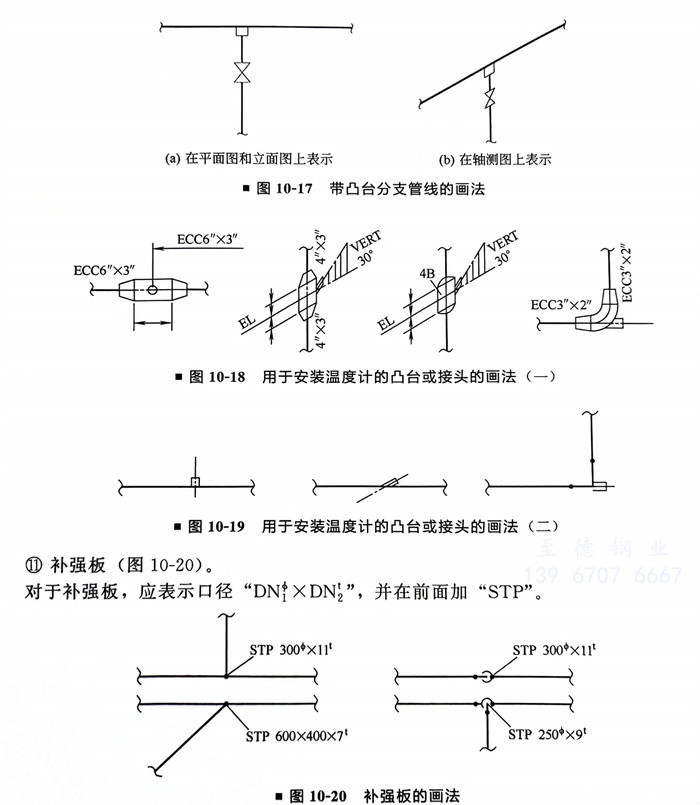

 ⑨. 帶凸臺的分支管線（圖10-17）。

 ⑩. 用于安(an)裝溫度(du)計的凸(tu)臺或接頭（圖10-18、圖10-19）。

 ?. 補強(qiang)板（圖10-20）。

   對于補(bu)強(qiang)板(ban)，應表示口(kou)徑(jing)“DN1×DN2”，并在前面加“STP”。

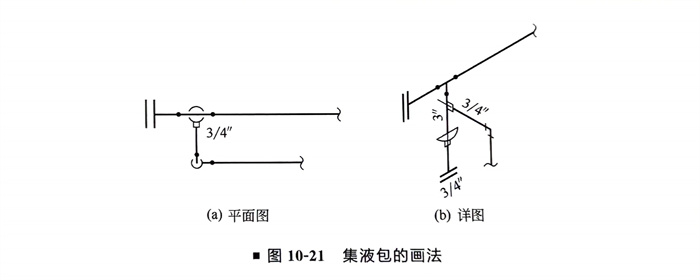

?. 集液包（圖10-21）。

   裝在(zai)主管(guan)上(shang)的集(ji)液包應與主管(guan)表(biao)示在(zai)同一(yi)張圖上(shang)。

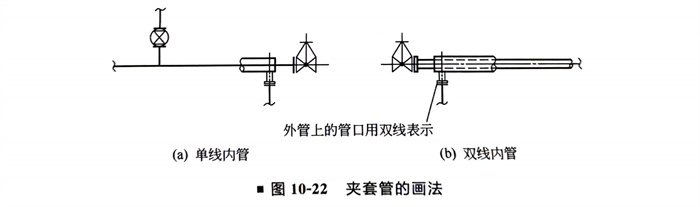

 ?. 夾(jia)套管（圖10-22）。

   a. 導向板的(de)詳(xiang)圖(tu)，管(guan)(guan)端及與(yu)外管(guan)(guan)相連的(de)管(guan)(guan)線應單(dan)獨出圖(tu)表示(shi)。

   b. 對于外管(guan)(guan)，應按下面部(bu)分表示：管(guan)(guan)線起點及終點；管(guan)(guan)線與(yu)外管(guan)(guan)相連；長、直管(guan)(guan)線。

   c. 內管雙線(xian)表示(shi)的管道在軸測圖(tu)中(zhong)的表示(shi)應(ying)與單線(xian)表示(shi)的管線(xian)相同。

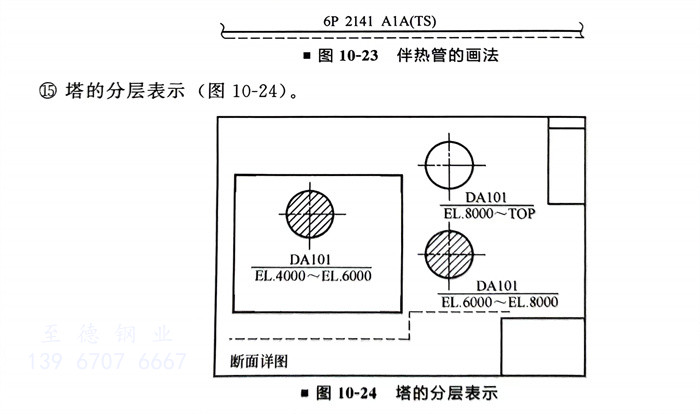

 ?. 伴熱(re)管線（圖10-23）。

  無論伴熱(re)管的根數是幾(ji)根，僅用單(dan)虛線表示伴熱(re)，虛線的長度應清楚(chu)地表示伴熱(re)范圍。

 ?. 塔(ta)的分(fen)層表示（圖10-24）。

  當塔的斷(duan)面表示在平面圖的接續線以(yi)外出時，豎向布(bu)(bu)置(zhi)時以(yi)較高標高應從高至(zhi)低，橫向布(bu)(bu)置(zhi)時應從左至(zhi)右(you)的順(shun)序布(bu)(bu)置(zhi)。

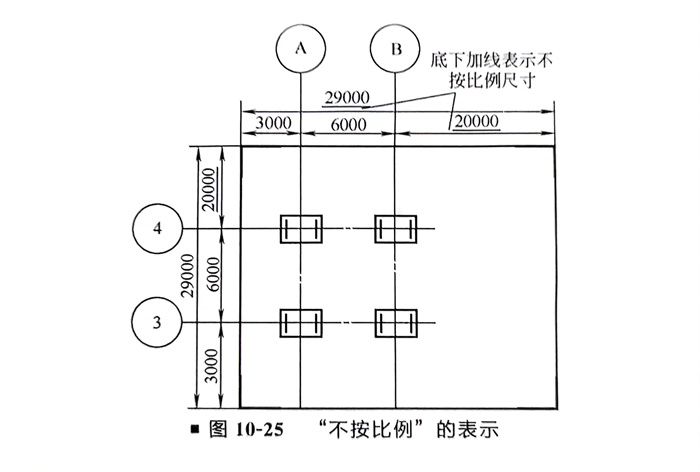

?. “不按比(bi)例”的表(biao)示（圖10-25）。
