一、軸測圖的概念
管(guan)道軸測圖(tu)又稱單(dan)管(guan)管(guan)段(duan)圖(tu)或單(dan)線圖(tu)，是沿(yan)北向方(fang)向標（N），按正等軸測投影繪制的形象的管(guan)道立體視覺(jue)圖(tu)形。管(guan)道軸測圖(tu)供(gong)施工(gong)單(dan)位在施工(gong)現場預備管(guan)道材料(liao)并預制、裝配的圖(tu)紙。
二、軸測(ce)圖的內容

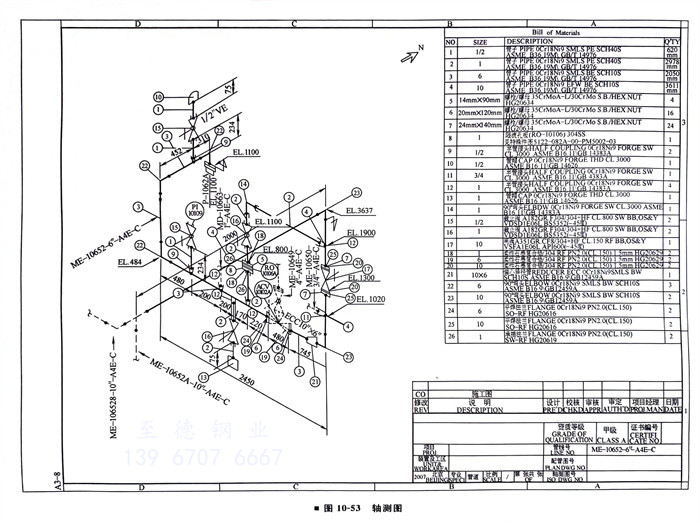

軸(zhou)測圖(tu)主要包括五部分內容(rong)（圖(tu)10-53）：管(guan)道軸(zhou)測圖(tu)形、工程數據(ju)、管(guan)段材料表(biao)、北(bei)向標、圖(tu)簽。
1. 管道軸測圖形
管(guan)(guan)(guan)道(dao)(dao)軸(zhou)測圖(tu)形(xing)是按照管(guan)(guan)(guan)道(dao)(dao)布(bu)置(zhi)平(ping)面(mian)(mian)圖(tu)的(de)設計(ji)，把管(guan)(guan)(guan)線(xian)的(de)必要信(xin)息以及它們(men)在空間中(zhong)的(de)相對位置(zhi)表示出來(lai)的(de)圖(tu)形(xing)，包括管(guan)(guan)(guan)子、管(guan)(guan)(guan)件、閥門、儀表元件代(dai)號、管(guan)(guan)(guan)線(xian)標高、管(guan)(guan)(guan)線(xian)長度、介質(zhi)流向(xiang)、坡(po)度、管(guan)(guan)(guan)線(xian)號、管(guan)(guan)(guan)架、連接(jie)信(xin)息等，尤其是更(geng)加詳盡地表示出了在管(guan)(guan)(guan)道(dao)(dao)布(bu)置(zhi)平(ping)面(mian)(mian)圖(tu)形(xing)上(shang)很難表達(da)清楚的(de)管(guan)(guan)(guan)道(dao)(dao)立管(guan)(guan)(guan)上(shang)的(de)具體(ti)設計(ji)。
2. 工程數(shu)據
工(gong)程數據包(bao)括裝置及(ji)工(gong)區代號(hao)(hao)、管線號(hao)(hao)、配(pei)管圖(tu)號(hao)(hao)、軸測圖(tu)號(hao)(hao)、保溫涂漆(qi)(qi)代號(hao)(hao)、各種尺寸(cun)、標(biao)高和(he)管道標(biao)志、組件(jian)規(gui)格(ge)、編號(hao)(hao)、設(she)計條件(jian)（溫度(du)、壓力、保溫涂漆(qi)(qi)要求）、制作(zuo)檢驗要求等標(biao)注說(shuo)明。
3. 管(guan)段(duan)材料表
管(guan)段(duan)材料表組成(cheng)該(gai)管(guan)段(duan)所有組件的元件代碼(ma)名稱、管(guan)道(dao)材料的描述和(he)數量(liang)。
4. 北向標和圖簽(qian)
北向標和圖簽則需(xu)要(yao)(yao)根(gen)據(ju)工程項(xiang)目的具體情況而定。圖簽主要(yao)(yao)是項(xiang)目名稱、設(she)計(ji)日期、簽名（設(she)計(ji)人、校核人、審核人）、設(she)計(ji)單位的名稱等一些信息(xi)。
三、軸測圖的設計方式
1. 從計算機三維模型中(zhong)抽取軸測圖
項目采用計(ji)算機(ji)三維模(mo)型計(ji)算機(ji)軟件進行壓力管道設計(ji)，如PDS、PDMS、AutoPlant、CADWorx、SP3D等軟件，可以使用軟件的(de)功能，自(zi)動生(sheng)成(cheng)標準格(ge)式的(de)軸測圖電子文檔(dang)。
2. 使用AutoPlant Isometrics 等專用軸測圖繪制軟件設(she)計軸測圖
一些工程項目，使(shi)用AutoCAD或者(zhe) Microstation 進行管(guan)(guan)道布置(zhi)平面圖的設計(ji)，使(shi)用AutoPlant Isometrics等專(zhuan)門用于繪(hui)制軸測圖的軟(ruan)件(jian)按照管(guan)(guan)道布置(zhi)平面圖，設計(ji)、繪(hui)制軸測圖，軟(ruan)件(jian)可以自動生成各種形(xing)式的管(guan)(guan)道材料匯總報表。
3. 使用(yong) AutoCAD繪制管道軸測圖
使用AutoCAD的(de)(de)專門用于繪(hui)制軸(zhou)測圖的(de)(de)模式（執行(xing)“ddrmodes”命令，可以(yi)轉(zhuan)換到繪(hui)制軸(zhou)測圖的(de)(de)模式）。
4. 手工繪制管道(dao)軸測(ce)圖(tu)
以(yi)前計算(suan)機技術落后的情況下(xia)，人們通常在專門用于繪制(zhi)管道軸(zhou)測(ce)圖(tu)(tu)的圖(tu)(tu)紙上繪制(zhi)，與使用計算(suan)機繪制(zhi)相(xiang)比：一(yi)(yi)方面，速度慢(man)，不宜修改；另一(yi)(yi)方面，每一(yi)(yi)個(ge)設計人繪制(zhi)的風格(ge)不統一(yi)(yi)。現在已經很少使用手工繪制(zhi)管道軸(zhou)測(ce)圖(tu)(tu)。
四、軸測圖(tu)設計的一般要求
①. SH／T 3052《石(shi)油化工(gong)配管工(gong)程(cheng)設計圖例》等規范有圖例符(fu)號的相關(guan)規定(ding)。
②. 軸測(ce)圖無(wu)論管徑的大小，均采用(yong)單(dan)線(xian)(xian)繪制管線(xian)(xian)，線(xian)(xian)條的寬度及(ji)字體規定(ding)(ding)可(ke)以(yi)根據(ju)所在項(xiang)目的工(gong)(gong)程規定(ding)(ding)，也可(ke)以(yi)參(can)見HG／T 20549《化工(gong)(gong)裝置管道布置設(she)計工(gong)(gong)程規定(ding)(ding)》中的規定(ding)(ding)。

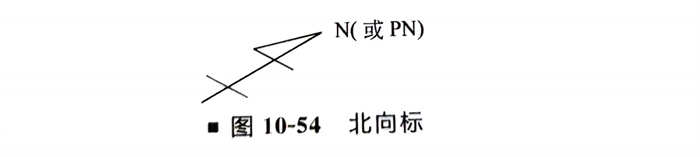

③. 軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的(de)(de)(de)北(bei)(bei)(bei)(bei)向(xiang)(xiang)(xiang)N或者PN（Plant North）（圖(tu)(tu)(tu)10-54）通常指(zhi)向(xiang)(xiang)(xiang)圖(tu)(tu)(tu)紙的(de)(de)(de)右上(shang)(shang)方(fang)，項目特殊要求時也可(ke)以指(zhi)向(xiang)(xiang)(xiang)左上(shang)(shang)方(fang)，同一(yi)裝(zhuang)置(zhi)的(de)(de)(de)軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的(de)(de)(de)方(fang)向(xiang)(xiang)(xiang)標取向(xiang)(xiang)(xiang)應相同。軸(zhou)測(ce)(ce)圖(tu)(tu)(tu)上(shang)(shang)的(de)(de)(de)北(bei)(bei)(bei)(bei)向(xiang)(xiang)(xiang)標與(yu)管道布(bu)置(zhi)圖(tu)(tu)(tu)上(shang)(shang)的(de)(de)(de)北(bei)(bei)(bei)(bei)向(xiang)(xiang)(xiang)標的(de)(de)(de)北(bei)(bei)(bei)(bei)向(xiang)(xiang)(xiang)應一(yi)致(zhi)。
④. 除使用工(gong)程中(zhong)(zhong)規定(ding)的(de)縮(suo)寫詞外，圖中(zhong)(zhong)是采(cai)用英文還是使用中(zhong)(zhong)文應按(an)照項目的(de)具體規定(ding)。
⑤. 管道軸(zhou)測圖(tu)不必(bi)按比例(li)繪制，但相對比例(li)要協調(diao)。

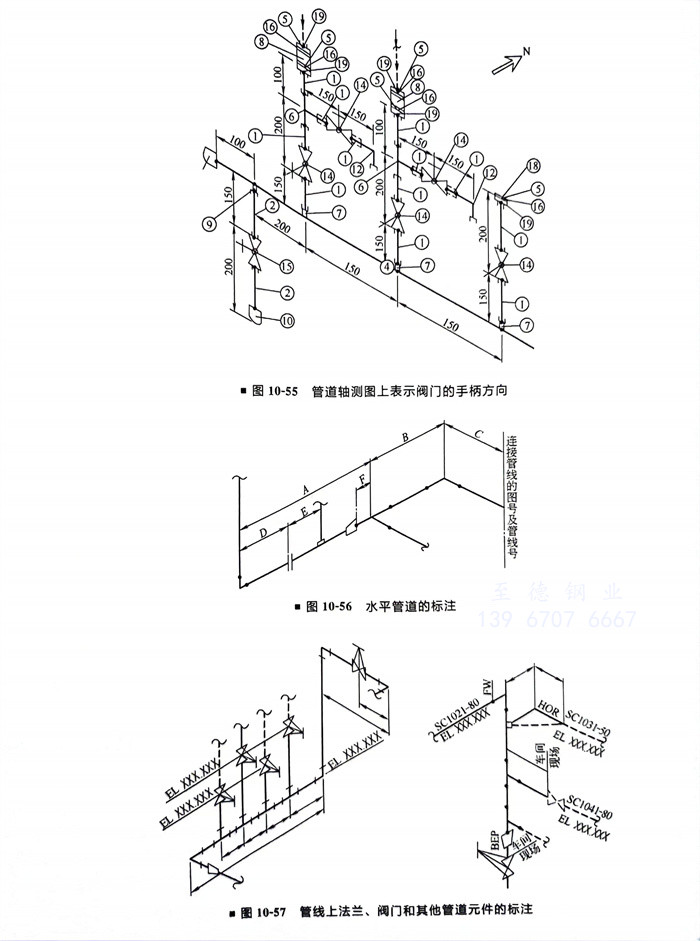

⑥. 閥門的(de)手(shou)柄方向應表示在軸(zhou)測圖上（圖10-55）。
⑦. 軸測(ce)圖的尺寸(cun)標注
a. 水平管(guan)(guan)道的(de)(de)標注。尺(chi)(chi)寸(cun)線(xian)應與管(guan)(guan)道相平行，尺(chi)(chi)寸(cun)界線(xian)為垂直線(xian)。尺(chi)(chi)寸(cun)的(de)(de)大小要和管(guan)(guan)道布置平面(mian)圖上一致。從(cong)鄰近(jin)的(de)(de)主要基準點到各個獨立(li)的(de)(de)管(guan)(guan)道元(yuan)件如孔板法蘭(lan)(lan)、異(yi)徑管(guan)(guan)、拆卸用的(de)(de)法蘭(lan)(lan)、儀表接口、不等徑支管(guan)(guan)的(de)(de)尺(chi)(chi)寸(cun)，不應畫封閉尺(chi)(chi)寸(cun)，如圖10-56所(suo)示的(de)(de)管(guan)(guan)道軸測圖中的(de)(de)尺(chi)(chi)寸(cun)D、E、F。
b. 管線上法蘭、閥(fa)門(men)和(he)其(qi)他管道元(yuan)件的(de)標注。一般要標出相對的(de)位置，在立管上的(de)閥(fa)門(men)和(he)其(qi)他元(yuan)件需表示(shi)出標高（圖10-57）。

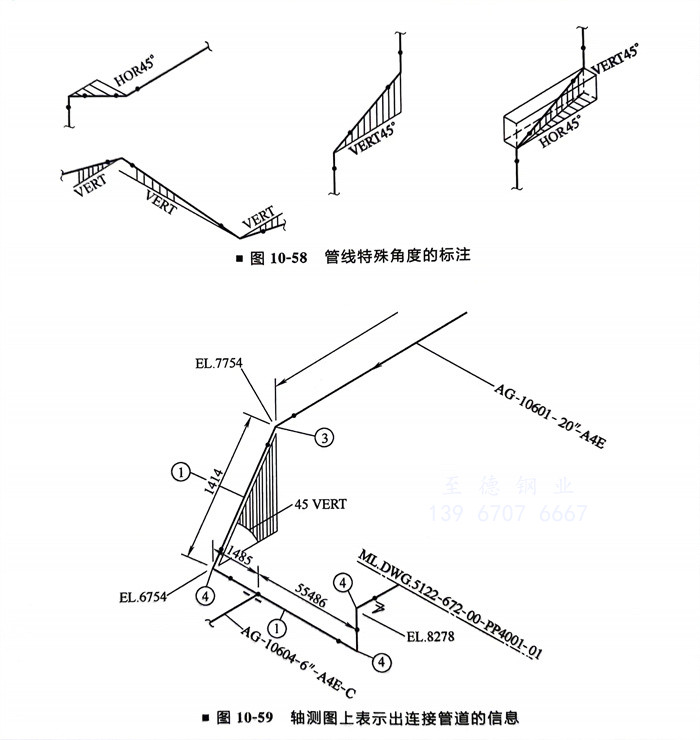

c. 管(guan)線的特殊角(jiao)度（非(fei)正(zheng)(zheng)(zheng)(zheng)(zheng)南、正(zheng)(zheng)(zheng)(zheng)(zheng)北、正(zheng)(zheng)(zheng)(zheng)(zheng)東、正(zheng)(zheng)(zheng)(zheng)(zheng)西、正(zheng)(zheng)(zheng)(zheng)(zheng)上、正(zheng)(zheng)(zheng)(zheng)(zheng)下的情況(kuang)）應(ying)該表示在(zai)軸測圖上（圖10-58）。
⑧. 在軸測圖(tu)上需要(yao)表示(shi)出連接管道(dao)的信息（圖(tu)10-59），以便查(cha)找。
⑨. 使(shi)用(yong)AutoCAD繪(hui)制軸測圖，匯總(zong)管道材料(liao)需要使(shi)用(yong)其(qi)他專門開發的計算機軟件(jian)，或者是(shi)經過Excel和(he)Access另(ling)外(wai)統(tong)計、匯總(zong)管道材料(liao)，實現自動快速生成管段表，與(yu)Auto-CAD繪(hui)制的軸測圖形配合使(shi)用(yong)。
⑩. 使用 AutoPlant Isometrics、PDS、PDMS、SmartPlant 3D等軟(ruan)件，在軸測圖上會自動生成管段材(cai)料(liao)表。
五、管道(dao)(dao)布置平(ping)面圖和管道(dao)(dao)軸測圖常(chang)用(yong)圖例

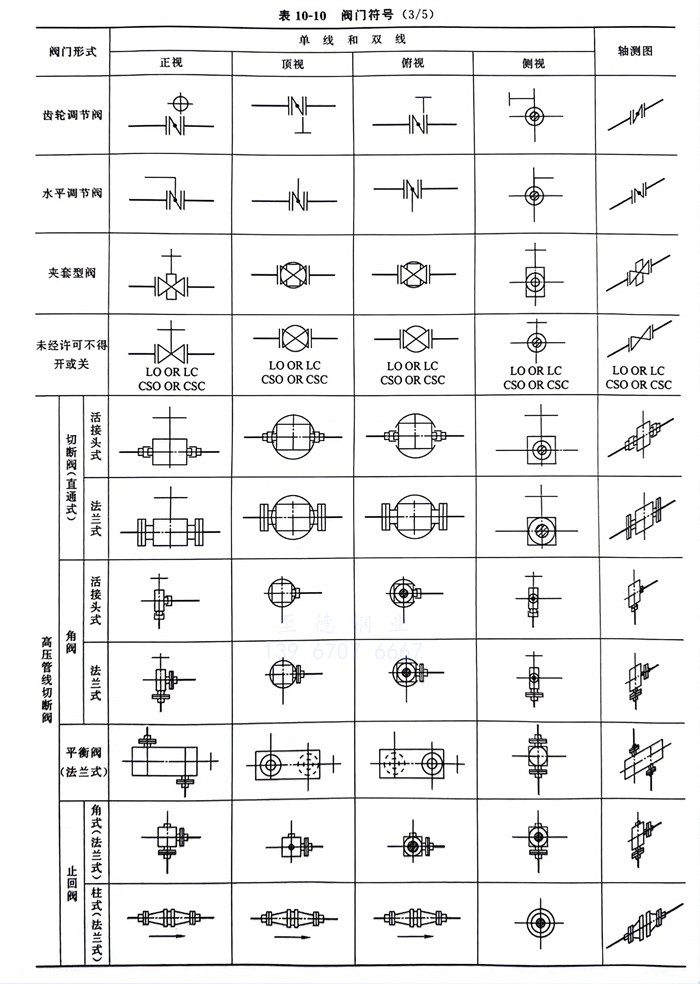

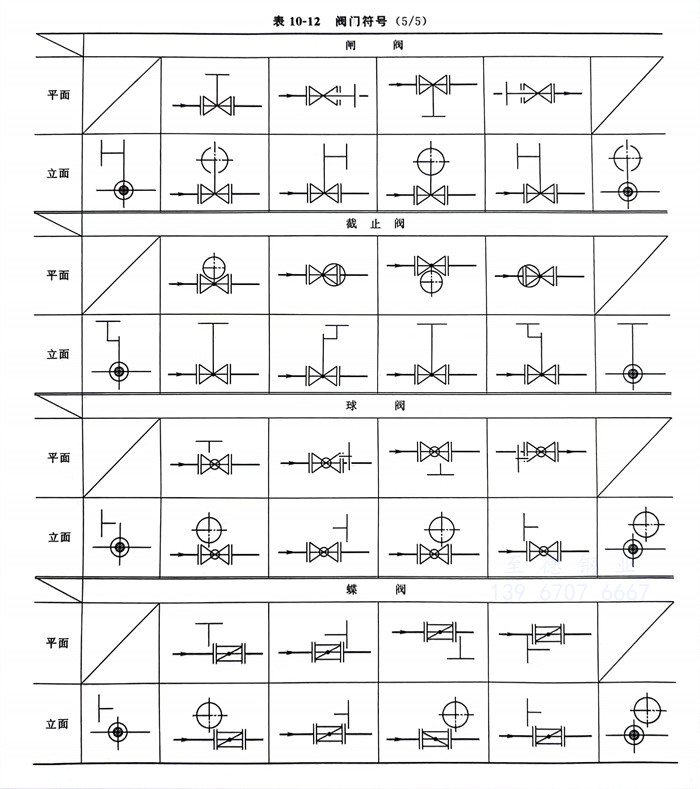

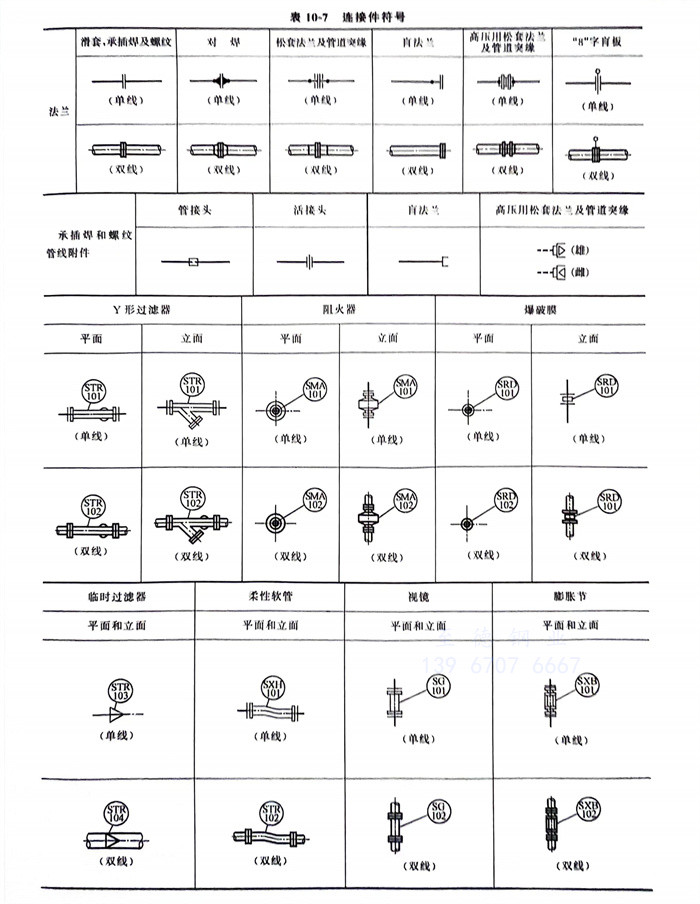

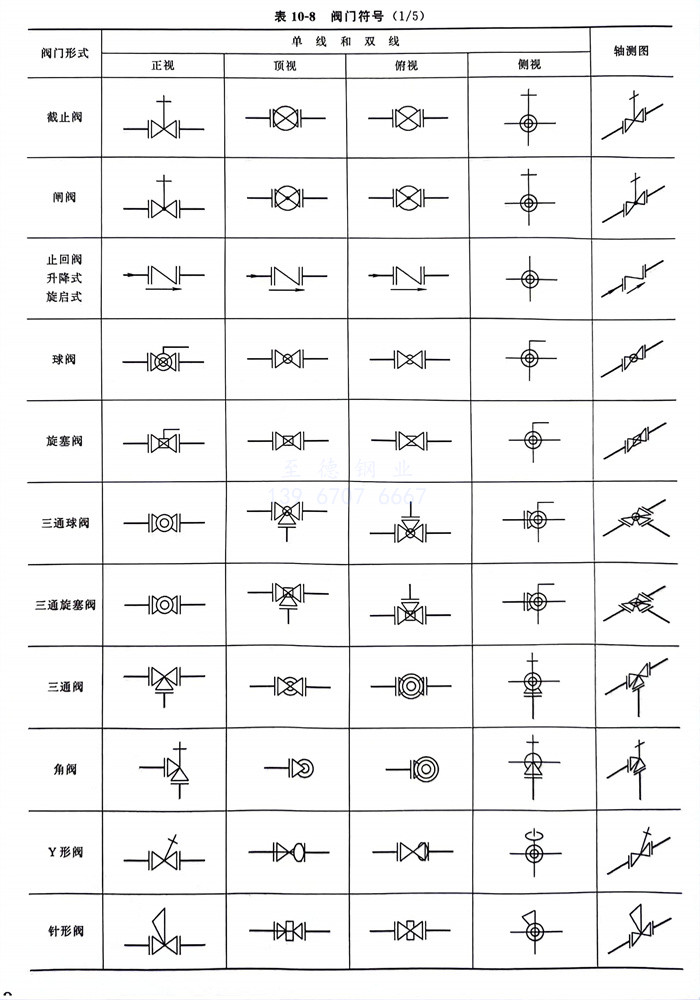

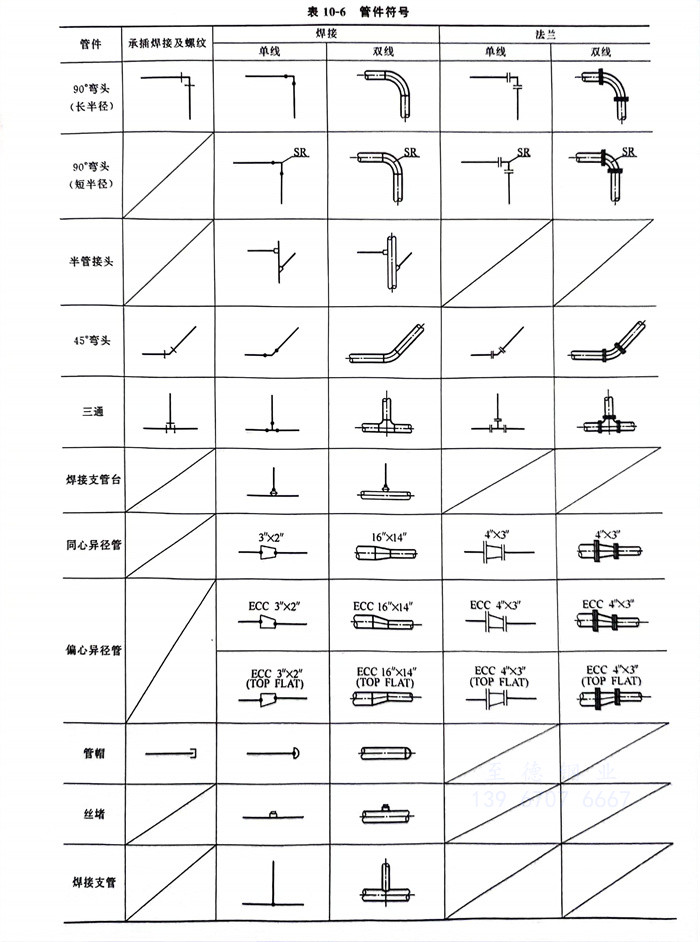

管道布置平面圖(tu)和管道軸(zhou)測圖(tu)常用(yong)圖(tu)例(li)見(jian)表10-6～表10-12。也可(ke)參(can)考SH／T 3052或HG 20519所(suo)提供的圖(tu)例(li)。
