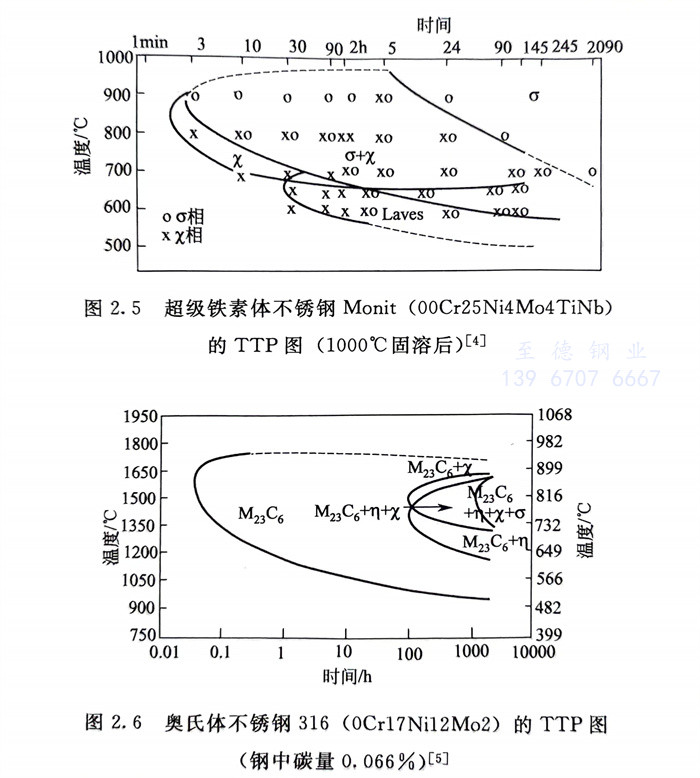

圖2.5～圖2.7分別為超級(ji)鐵素體不銹鋼Monit（00Cr25Ni4Mo4TiNb），奧氏體不銹鋼316（0Cr17Ni12Mo2）和雙相不銹鋼(gang)2205（00Cr22Ni5Mo3N）的TTP（時間-溫度-沉淀）圖。
由(you)圖2.5可(ke)知，由(you)于Monit鋼中(zhong)(zhong)碳量很低，沒(mei)有，金屬間相(xiang)σ、x和Laves（η）相(xiang)均在600～900℃范(fan)圍析(xi)出(chu)。x相(xiang)析(xi)出(chu)最快(kuai)，在800～900℃間僅(jin)保溫約2min即可(ke)。可(ke)惜此圖中(zhong)(zhong)沒(mei)有標出(chu)約475℃下(xia)a＇的析(xi)出(chu)范(fan)圍。
由圖2.6可(ke)知，在(zai)316不(bu)銹鋼(gang)中(zhong)， 碳化(hua)物析出最快，816～899℃間(jian)僅保溫0.05h即可(ke)；由于316不(bu)銹鋼(gang)中(zhong)鉻、鉬(mu)量低，金屬間(jian)化(hua)合物如σ、χ和η相的析出則(ze)比較緩慢。

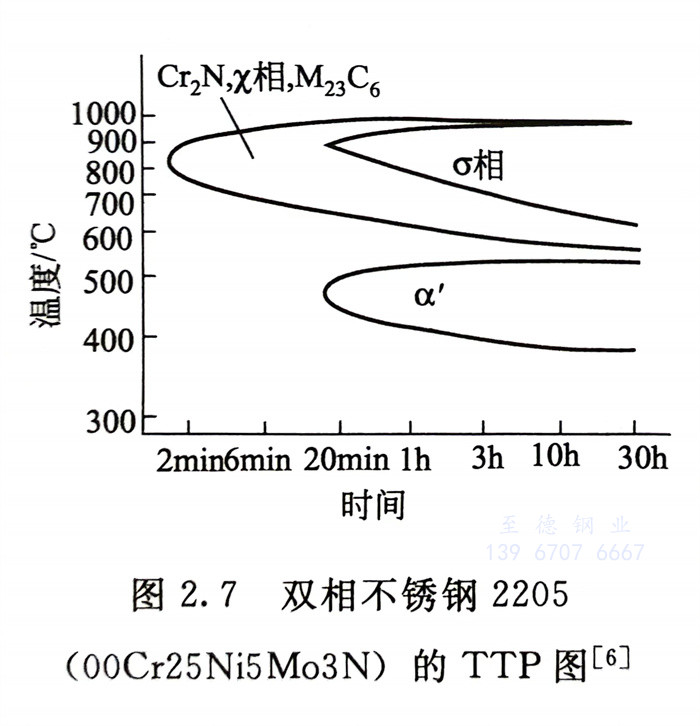

由圖2.7可知(zhi)，在2205雙(shuang)相(xiang)不(bu)銹鋼(gang)中(zhong)， 和x相(xiang)的析(xi)出速度都(dou)比較快，在800～900℃間僅保溫約1min即可，而(er)σ相(xiang)和α＇相(xiang)的析(xi)出，則需(xu)在各自的敏感溫度停留至20min以上。研究(jiu)表(biao)明，所有雙(shuang)相(xiang)不(bu)銹鋼(gang)自高溫冷卻(que)過程中(zhong)（如自1350℃冷卻(que)）一般(ban)均會有從鐵素體到(dao)二次(ci)奧氏體（γ2）的轉變（見(jian)本書(shu)鉻鎳雙(shuang)相(xiang)不(bu)銹鋼(gang)的發展和性(xing)能(neng)特點內容）。
當人(ren)們(men)把不(bu)(bu)銹(xiu)鋼(gang)，例如(ru)(ru)圖(tu)2.5的(de)(de)(de)(de)25-4-4超級鐵(tie)素體(ti)(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)、圖(tu)2.6的(de)(de)(de)(de)316奧氏體(ti)(ti)(ti)不(bu)(bu)銹(xiu)鋼(gang)和(he)(he)圖(tu)2.7的(de)(de)(de)(de)2205雙(shuang)相(xiang)不(bu)(bu)銹(xiu)鋼(gang)加(jia)熱到適當溫度(du)(du)（例如(ru)(ru)固(gu)溶(rong)(rong)處理(li)溫度(du)(du)），停留足(zu)夠的(de)(de)(de)(de)時(shi)間并(bing)快速(su)冷(leng)卻，則鋼(gang)中(zhong)的(de)(de)(de)(de)碳(tan)、氮化(hua)(hua)物(wu)(wu)(wu)和(he)(he)金屬間化(hua)(hua)合(he)物(wu)(wu)(wu)就會溶(rong)(rong)入基體(ti)(ti)(ti)中(zhong)形成C、N、Cr、Mo等(deng)元素過(guo)飽和(he)(he)的(de)(de)(de)(de)亞穩(wen)定的(de)(de)(de)(de)固(gu)溶(rong)(rong)體(ti)(ti)(ti)。但是當一旦再受到熱加(jia)工、熱成型和(he)(he)焊(han)(han)接等(deng)的(de)(de)(de)(de)熱作用或固(gu)溶(rong)(rong)處理(li)冷(leng)卻速(su)度(du)(du)不(bu)(bu)足(zu)，已溶(rong)(rong)入鋼(gang)中(zhong)的(de)(de)(de)(de)碳(tan)、氮化(hua)(hua)合(he)物(wu)(wu)(wu)和(he)(he)金屬間化(hua)(hua)合(he)物(wu)(wu)(wu)又會從(cong)基體(ti)(ti)(ti)上或沿相(xiang)界、晶界重新沉淀出(chu)來，從(cong)而(er)嚴重影響(xiang)鋼(gang)的(de)(de)(de)(de)性(xing)(xing)能(neng)。對于固(gu)溶(rong)(rong)態不(bu)(bu)銹(xiu)鋼(gang)受熱履歷(li)的(de)(de)(de)(de)影響(xiang)而(er)引(yin)起的(de)(de)(de)(de)這些相(xiang)的(de)(de)(de)(de)析(xi)出(chu)敏感性(xing)(xing)，一般(ban)稱(cheng)為不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)(zu)織(zhi)熱穩(wen)定性(xing)(xing)。總的(de)(de)(de)(de)說(shuo)來，不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)(zu)織(zhi)熱穩(wen)定性(xing)(xing)高(gao)，對碳(tan)、氮化(hua)(hua)物(wu)(wu)(wu)和(he)(he)金屬間化(hua)(hua)合(he)物(wu)(wu)(wu)析(xi)出(chu)敏度(du)(du)性(xing)(xing)低，對不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)組(zu)(zu)織(zhi)和(he)(he)性(xing)(xing)能(neng)是有益的(de)(de)(de)(de)。目前，隨著(zhu)各種(zhong)高(gao)合(he)金超級不(bu)(bu)銹(xiu)鋼(gang)的(de)(de)(de)(de)面世(shi)，為了(le)提高(gao)鋼(gang)的(de)(de)(de)(de)耐蝕性(xing)(xing)，加(jia)入大量Cr、Mo、N，鋼(gang)的(de)(de)(de)(de)組(zu)(zu)織(zhi)熱穩(wen)定性(xing)(xing)下降(jiang)，已引(yin)起人(ren)們(men)高(gao)度(du)(du)關注。后(hou)面所涉及(ji)的(de)(de)(de)(de)熱加(jia)工、熱成型、熱處理(li)（固(gu)溶(rong)(rong)處理(li)后(hou)的(de)(de)(de)(de)敏化(hua)(hua)和(he)(he)時(shi)效）以及(ji)焊(han)(han)接后(hou)性(xing)(xing)能(neng)的(de)(de)(de)(de)改變多(duo)屬于組(zu)(zu)織(zhi)熱穩(wen)定性(xing)(xing)的(de)(de)(de)(de)影響(xiang)。
