傳(chuan)統馬氏(shi)體鉻不銹鋼性能特點(dian)如下：
1. 力學性能

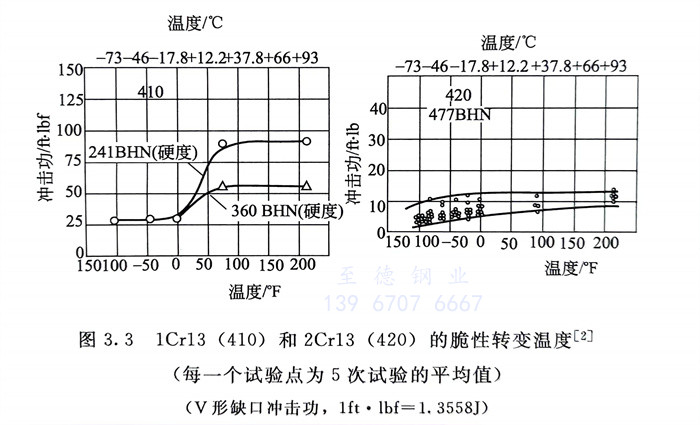

隨鋼中含碳量的增加，此類鋼的強度、硬度增加。含0.1％C時，鋼的硬度約為35RC，而含0.5％C時，則可達60RC，同時，耐磨性、鋒利度均增加。但是，塑、韌性則隨碳量的增加而下降。1Cr13具有馬氏體和少量鐵素體的復合組織，是此類不銹鋼中強度、硬度雖較低，但塑、韌性較高的牌號，沖擊功還可達151J，但是，此類鋼有脆性轉變溫度，且隨鋼中碳量增加而硬度提高，即使在室溫下，鋼也呈脆性狀態。圖3.3系1Cr13（410）和2Cr13（420）鋼的脆性轉變溫度的試驗結果。
2. 耐蝕性(xing)
此類(lei)鋼僅具有(you)不銹(xiu)性和在弱腐蝕(shi)介質中(zhong)的(de)耐(nai)蝕(shi)性。一般僅適(shi)用于(yu)室內大(da)氣和淡(dan)水中(zhong)。表3.2列(lie)出了(le)2Cr13在大(da)氣、自來水和3％NaCl溶液中(zhong)的(de)耐(nai)蝕(shi)性試驗結果。550℃回火后，耐(nai)蝕(shi)性要下降(jiang)。隨鋼中(zhong)鉻(ge)量增加和加入合金元素鉬，此類(lei)鋼的(de)不銹(xiu)耐(nai)蝕(shi)性提高。
由于氫在馬氏體不銹鋼中固溶度低，且擴散析出比在奧氏體不銹鋼中快幾個數量級，因此，馬氏體不銹鋼易產生氫脆。為此，在選用時需要予以注意。一般說來，隨馬氏體不銹鋼中碳量增加，硬度提高，氫脆的敏感性增大。

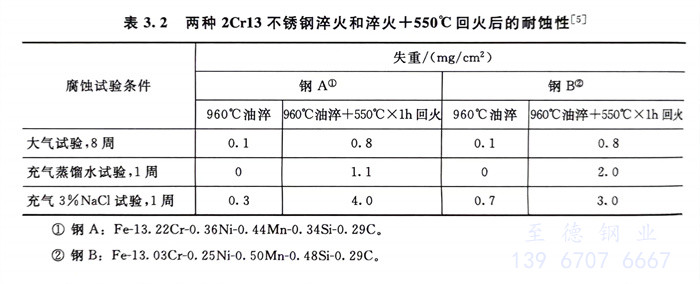

表(biao)3.2 兩種2Cr13不銹鋼淬火和淬火＋550℃回火后的耐蝕(shi)性
3. 冷成型(xing)性

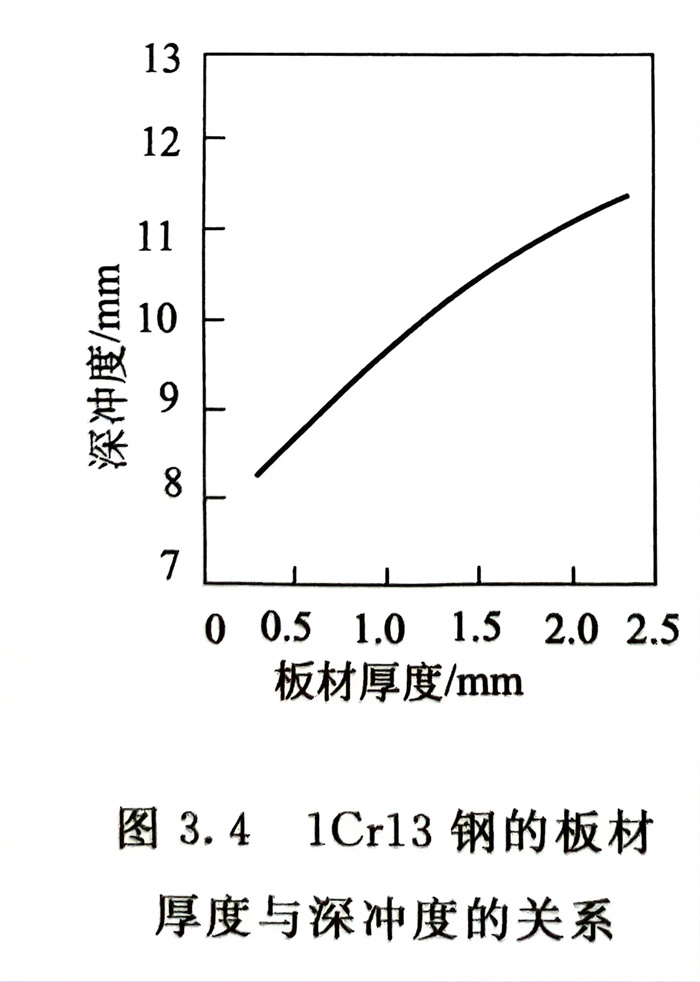

除1Cr13外，中(zhong)、高(gao)碳馬氏體(ti)不(bu)銹(xiu)鋼一般不(bu)適宜冷成(cheng)型加(jia)工。必要時(shi)可采用溫(wen)加(jia)工成(cheng)型。1Cr13的冷成(cheng)型的深(shen)沖(chong)度與其板厚有關（見(jian)圖(tu)3.4）。截面(mian)尺寸大，可以具有較大的深(shen)沖(chong)度，但深(shen)沖(chong)后(hou)要及時(shi)進行退火以防止(zhi)開裂(lie)。
4. 焊接性
由(you)于焊(han)(han)接(jie)(jie)(jie)過(guo)程中(zhong)(zhong)不銹鋼(gang)(gang)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)要從(cong)高(gao)溫快冷(leng)，會產(chan)生淬火(huo)作用(yong)，中(zhong)(zhong)、高(gao)碳(tan)(tan)馬(ma)(ma)氏(shi)體(ti)不銹鋼(gang)(gang)的(de)(de)焊(han)(han)縫和(he)熱影響區會形成既硬又脆的(de)(de)高(gao)碳(tan)(tan)馬(ma)(ma)氏(shi)體(ti)組織，極易(yi)產(chan)生冷(leng)裂紋，這(zhe)種傾向隨(sui)馬(ma)(ma)氏(shi)體(ti)不銹鋼(gang)(gang)鋼(gang)(gang)中(zhong)(zhong)碳(tan)(tan)量的(de)(de)增(zeng)加而增(zeng)強。表3.3列(lie)出(chu)了含低碳(tan)(tan)量0.1％和(he)0.2％的(de)(de)1Cr13和(he)2Cr13的(de)(de)焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)的(de)(de)彎曲性(xing)和(he)熱影響區的(de)(de)韌性(xing)。
為了獲得焊(han)(han)后良好的力學性(xing)能，一般(ban)規定，1Cr13焊(han)(han)前(qian)可不(bu)預(yu)(yu)熱(re)，但焊(han)(han)后進行熱(re)處(chu)理(li)；2Cr13焊(han)(han)前(qian)既需預(yu)(yu)熱(re)，而焊(han)(han)后又需熱(re)處(chu)理(li)。3Cr13以上一般(ban)不(bu)用于焊(han)(han)接(jie)用途。焊(han)(han)前(qian)預(yu)(yu)熱(re)溫(wen)度通常為200～400℃，焊(han)(han)后熱(re)處(chu)理(li)為了降低(di)焊(han)(han)接(jie)接(jie)頭的硬度，改善(shan)塑、韌性(xing)，降低(di)焊(han)(han)接(jie)殘余(yu)應(ying)力，其熱(re)處(chu)理(li)溫(wen)度可在650～720℃。

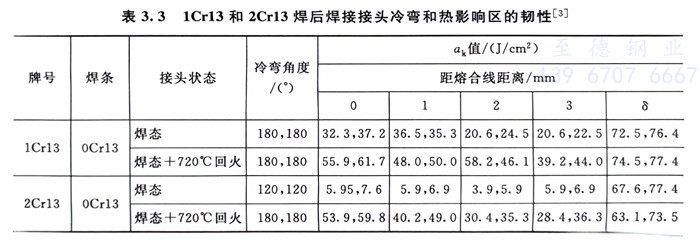

表3.3 1Cr13和2Cr13焊后焊接接頭冷(leng)彎和熱影響區的韌性
