國內牌(pai)號為(wei)0027Mo，國外VOD冶煉(lian)的牌(pai)號為(wei)UNS S 44625，日(ri)本牌(pai)號為(wei)SUS XM27。

a. 力學性(xing)能和脆性(xing)轉變溫度

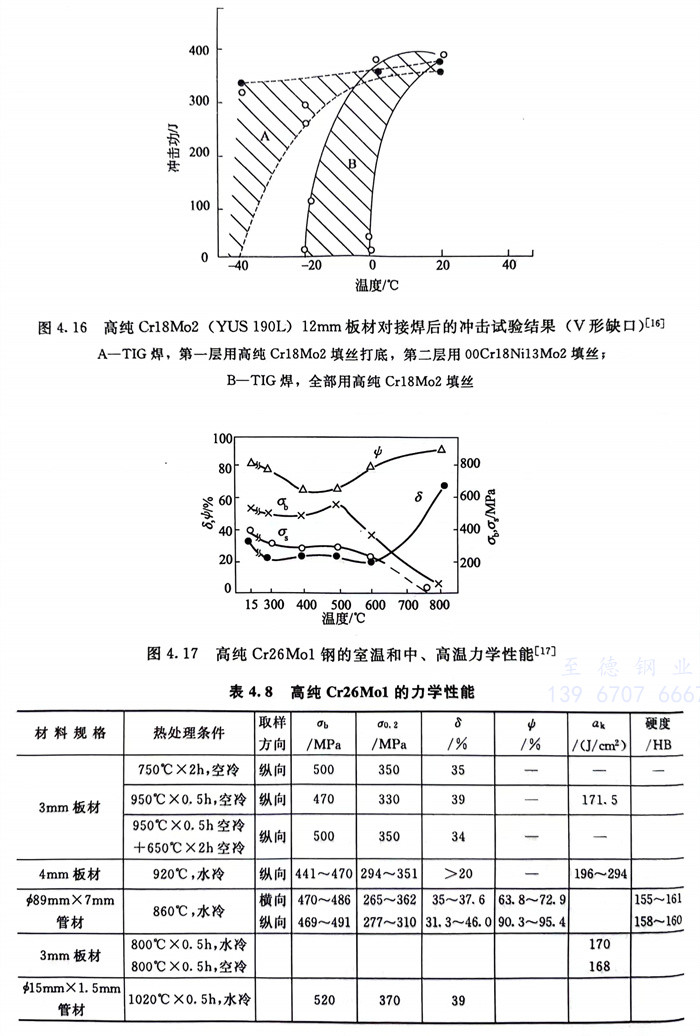

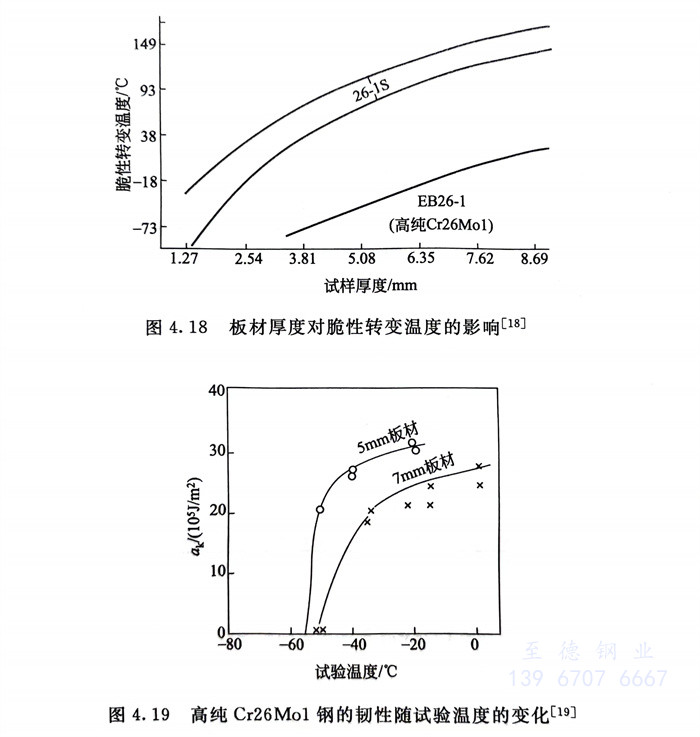

  力學性能(neng)見(jian)圖4.17和表4.8。脆(cui)性轉變溫度見(jian)圖4.18和圖4.19。一般認(ren)為高純Cr26Mo1截面尺寸適用(yong)于≤6mm或≤7mm板、帶材(cai)、管材(cai)。

b. 耐腐蝕性能

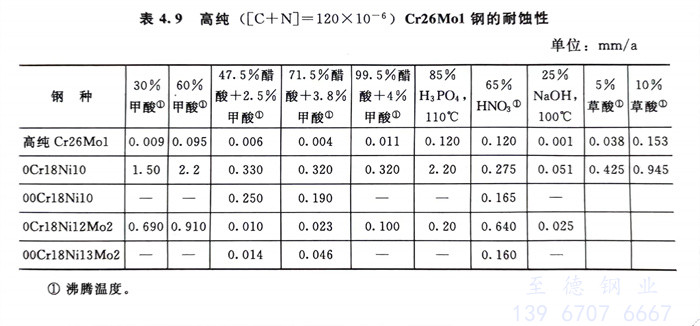

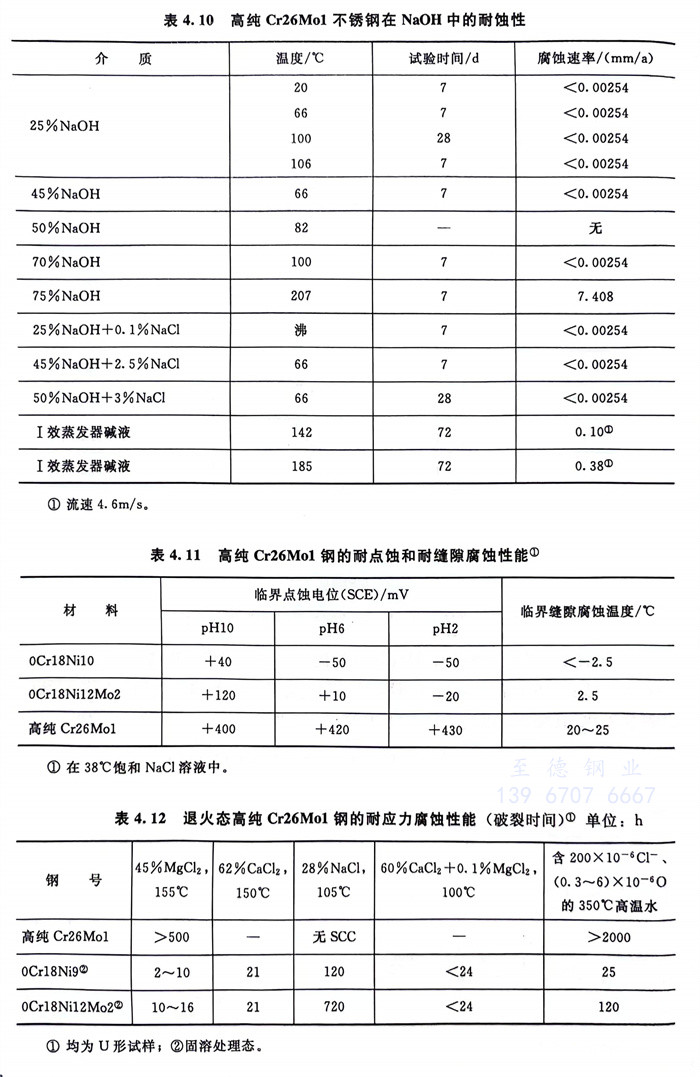

  高純(chun)Cr26Mo1耐(nai)蝕(shi)性優良(liang)，即使在(zai)65％沸騰HNO3和(he)(he)NaOH中(zhong)亦然(ran)（見表(biao)4.9和(he)(he)表(biao)4.10）；在(zai)耐(nai)點蝕(shi)、耐(nai)縫隙腐(fu)蝕(shi)、耐(nai)應力腐(fu)蝕(shi)等(deng)局部腐(fu)蝕(shi)中(zhong)均既優于0Cr18Ni10，也優于0Cr18Ni12Mo2。一些(xie)結果見表(biao)4.11和(he)(he)表(biao)4.12。

c. 冷成(cheng)型(xing)性和(he)焊接(jie)性能

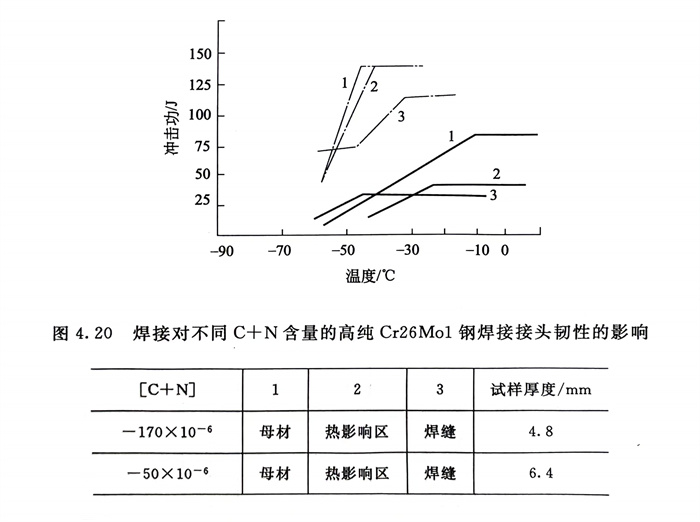

  高純Cr26Mo1的冷加工硬化傾向既低于304，也低于430（圖4.2），薄板冷彎后回彈比18-8鉻鎳奧氏體不銹鋼小，易于冷加工，其成型性也較好。高純Cr26Mo1的焊接性良好，焊后焊縫和熱影響區均有滿意的沖擊韌性（見圖4.20）。
