00Cr28Ni4Mo2Nb 和 00Cr29Mo4Ni2 這兩個牌號的 C＋N含(han)量分(fen)別(bie) ≤ 0.045% 和 ≤ 0.025% 。
a. 力學性能和脆(cui)性轉變溫度(du)

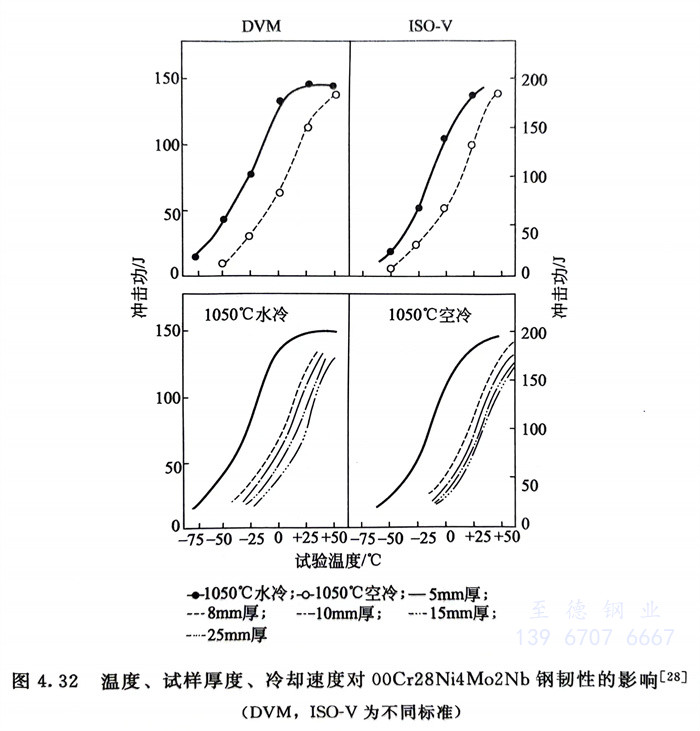

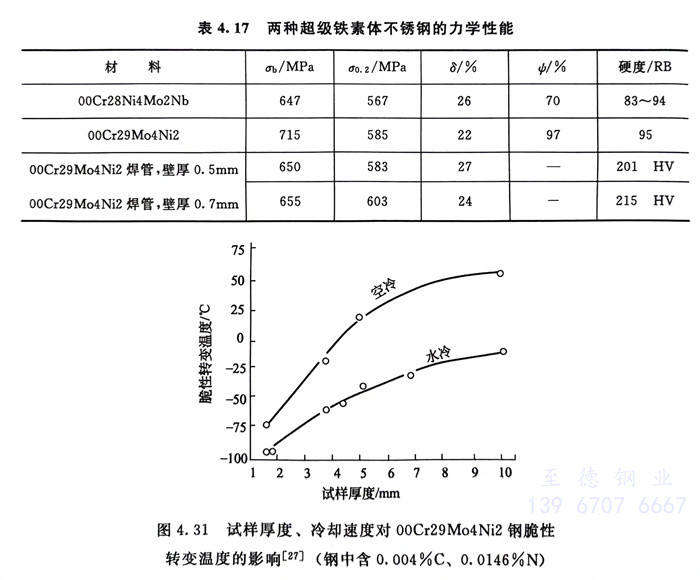

一些試驗結果見表4.17、圖4.31及圖4.32。可以看出：兩種超級鐵素體不(bu)銹鋼的韌性和脆性轉變溫度均受鋼的截面和冷卻速度的影響，在適宜的截面尺寸下，兩種鋼均具有足夠的室溫韌性和較低的脆性轉變溫度。
b. 耐(nai)腐蝕性能

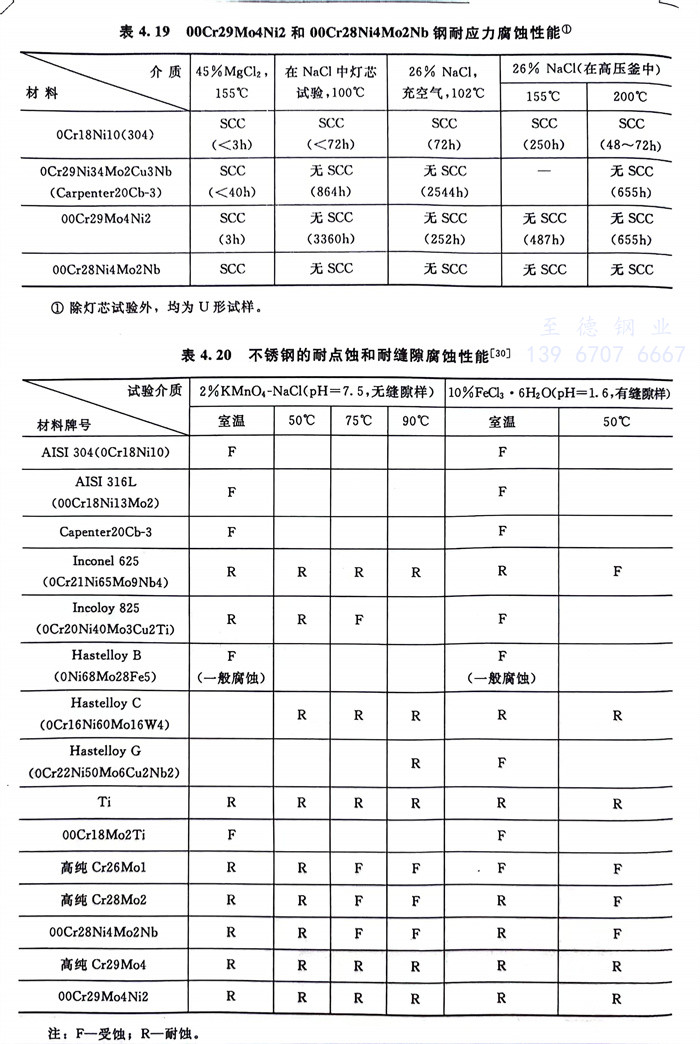

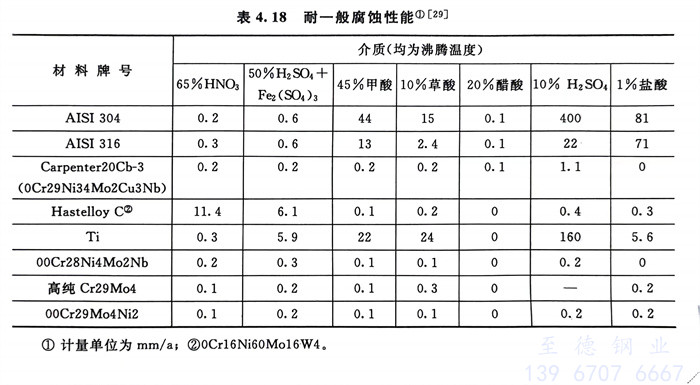

00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb兩種超級鐵素體(ti)不銹鋼耐全面腐蝕、耐點蝕和縫隙腐蝕以及耐應力腐蝕的性能見表4.18～表4.20和圖4.33。

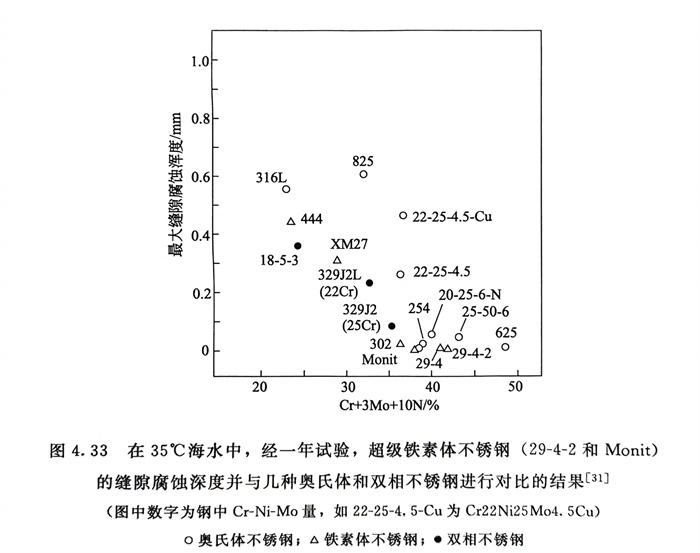

從表4.18～表4.20中的結果可看出00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb具有優良的耐蝕性，在耐點蝕和縫隙腐蝕方面，00Cr29Mo4Ni2還優于00Cr28Ni4Mo2并且還超過了高鎳耐蝕合金Capenter20Cb-3（0Cr29Ni34Mo2Cu3Nb）和Inconel 625（0Cr21Ni65Mo9Nb4）。從圖4.33在實際海水中一年的試驗結果表明，超級鐵素體不銹鋼29-4-2（00Cr29Mo4Ni2），Monit（00Cr25Mo4Ni4），高純Cr30Mo2、Cr29Mo4（圖中302和29-4）均優于所有高牌號的奧氏體不銹鋼，且與超級奧氏體不銹鋼，如254 SMO（圖中254），00Cr20Ni25Mo6N（圖中20-25-6-N）以及高鎳耐蝕合金00Cr21Ni65Mo9Nb4（圖中625）相比，耐蝕性也相同或稍優。
由于(yu)00Cr29Mo4Ni2和(he)00Cr28Ni4Mo2Nb耐海水(shui)腐蝕和(he)磨蝕的(de)(de)性(xing)能(neng)優異，因(yin)此這(zhe)兩(liang)個牌號和(he)其他超(chao)(chao)級(ji)(ji)鐵(tie)素體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)牌號的(de)(de)薄(bo)壁焊管(guan)(guan)國(guo)外早已大(da)量(liang)用(yong)(yong)于(yu)海水(shui)冷(leng)(leng)凝器(qi)等用(yong)(yong)途(tu)。文獻指(zhi)出，從第一(yi)個超(chao)(chao)級(ji)(ji)鐵(tie)素體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)Cr29Mo4（29-4C）1974年用(yong)(yong)于(yu)海水(shui)冷(leng)(leng)凝器(qi)管(guan)(guan)以來，到目前為止，所使(shi)用(yong)(yong)的(de)(de)各(ge)種超(chao)(chao)級(ji)(ji)鐵(tie)素體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)冷(leng)(leng)凝器(qi)管(guan)(guan)長(chang)度已高(gao)達(da)近(jin)6千萬(wan)英(ying)尺，而1998年以來，在用(yong)(yong)于(yu)冷(leng)(leng)凝器(qi)管(guan)(guan)的(de)(de)各(ge)種高(gao)合(he)金不(bu)銹(xiu)(xiu)鋼(gang)管(guan)(guan)中(zhong)(zhong)，超(chao)(chao)級(ji)(ji)鐵(tie)素體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)用(yong)(yong)量(liang)占(zhan)了(le)82％，其中(zhong)(zhong)主要是00Cr27Mo3Ni3Ti／Nb（UNS S44660）超(chao)(chao)級(ji)(ji)鐵(tie)素體(ti)(ti)不(bu)銹(xiu)(xiu)鋼(gang)。而我國(guo)這(zhe)方(fang)面的(de)(de)工(gong)作已開展數年，用(yong)(yong)于(yu)海水(shui)冷(leng)(leng)凝器(qi)的(de)(de)00Cr27Mo3Ni3Ti／Nb薄(bo)壁管(guan)(guan)已工(gong)業生(sheng)產并(bing)已向國(guo)內(nei)外供(gong)應(ying)。
c. 冷、熱成型性和焊接(jie)性
由于(yu)這兩種鋼的(de)高溫強度低(di)，變(bian)形(xing)抗(kang)力(li)小，熱塑性(xing)高，因此較易(yi)熱加工和熱成型，它(ta)們(men)的(de)冷(leng)加工硬(ying)化傾向低(di)于(yu)18-8（304），故冷(leng)變(bian)形(xing)較容易(yi)，冷(leng)加工無(wu)特(te)殊困難(nan)。這兩種鋼的(de)焊(han)(han)接性(xing)能(neng)良好，但由于(yu)鐵素體不(bu)銹鋼對碳、氮敏感，故均需采用(yong)惰性(xing)氣體保護焊(han)(han)（如TIG焊(han)(han)），且焊(han)(han)前(qian)、焊(han)(han)后還需仔細清理焊(han)(han)件以(yi)防止污(wu)染。

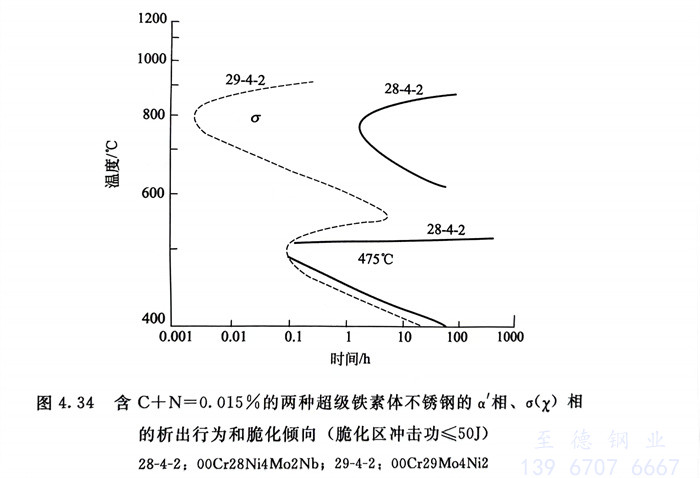

由于00Cr29Mo4Ni2和00Cr28Ni4Mo2Nb鋼中(zhong)含鉻、鉬量較高，因(yin)此(ci)(ci)對a' 相(xiang)和a (χ)相(xiang)的析(xi)出非常(chang)敏感(gan)（見(jian)圖4.34），為此(ci)(ci)，焊接工藝也需(xu)采(cai)取相(xiang)應的防止措施。
