1Cr18Ni9是18-8型不(bu)銹鋼(gang)最古老的一個牌號。耐蝕性、冷成型性能與0Cr19Ni9相近,由于此鋼含碳量高,一般沒有δ-鐵素體且奧氏體穩定,因此,此鋼更適于低溫和無磁等用途。

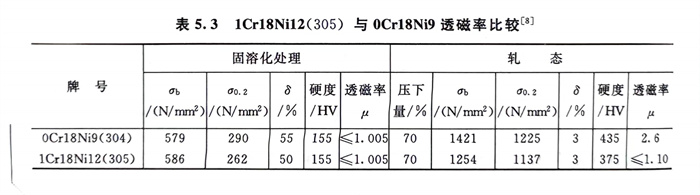

1Cr18Ni12和(he)0Cr18Ni9Cu3,前(qian)者是通過提高1Cr18Ni9鋼的鎳含量,使(shi)奧(ao)氏(shi)體(ti)(ti)更加(jia)(jia)穩定,經(jing)較(jiao)大冷(leng)變(bian)形后,可基本上不產生馬(ma)氏(shi)體(ti)(ti)相變(bian),既可使(shi)鋼的冷(leng)加(jia)(jia)工(gong)硬(ying)化(hua)傾向(xiang)小(xiao),更易于冷(leng)加(jia)(jia)工(gong)成型,減(jian)少中間退火次數。同時(shi),由于固(gu)溶(rong)態與(yu)軋(ya)態的透磁率變(bian)化(hua)很小(xiao)(表(biao)5.3),較(jiao)0Cr18Ni9(304)更適于無磁用(yong)(yong)途。而0Cr18Ni9Cu3則系加(jia)(jia)入銅使(shi)奧(ao)氏(shi)體(ti)(ti)更加(jia)(jia)穩定,冷(leng)加(jia)(jia)工(gong)過程轉(zhuan)變(bian)為馬(ma)氏(shi)體(ti)(ti)的敏感性降低,從而使(shi)鋼的冷(leng)作硬(ying)化(hua)傾向(xiang)和(he)冷(leng)作速率以及冷(leng)開裂敏感性下(xia)降,使(shi)此(ci)鋼在較(jiao)小(xiao)變(bian)形力(li)作用(yong)(yong)下(xia)可獲得最大的冷(leng)變(bian)形,因此(ci),0Cr18Ni9Cu3更適于緊固(gu)件和(he)深沖(chong)、深拉等用(yong)(yong)途。圖5.8和(he)圖5.9系一些試驗結果(guo)。
Y1Cr18Ni9是通(tong)過調(diao)整鋼中(zhong)P(≤0.20%)和S(≥0.15%)含量,而Y1Cr18Ni9Se則是通(tong)過調(diao)整1Cr18Ni9 鋼中(zhong)P(≤0.20%)和S(≥0.60% )并加入(ru)Se(≥0.15%),以使鋼具有優良的冷切削加工性(xing)。
