此類不銹(xiu)鋼有：0Cr17Ni12Mo2（316），0Cr17Ni12Mo2N（316N）、00Cr17Ni14Mo2(316L)、00Cr17Ni13Mo2N(316LN)、0Cr19Ni13Mo3(317)、00Cr19Ni13Mo3(317L),、0Cr17Ni12Mo2Ti(316Ti)、0Cr17Ni12Mo2Nb(316Nb)、00Cr18Ni14Mo2Cu2(SUS 316J1L)。

  0Cr17Ni12Mo2（316）是最常用的含鉬的鉻鎳奧氏(shi)體(ti)不(bu)銹鋼，其產量在鉻鎳奧氏體不銹鋼中僅次于前述的0Cr18Ni9（304）。

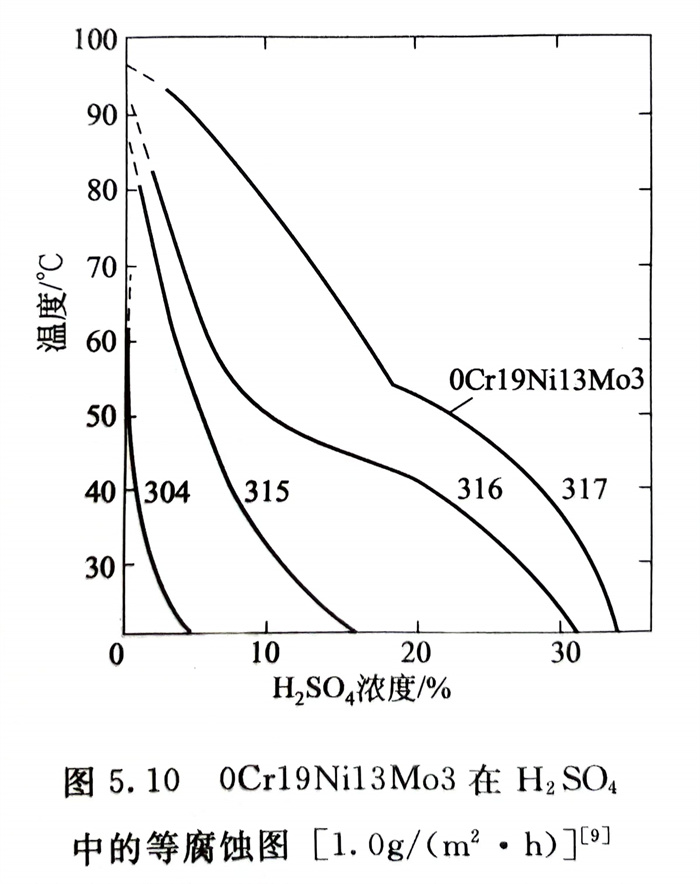

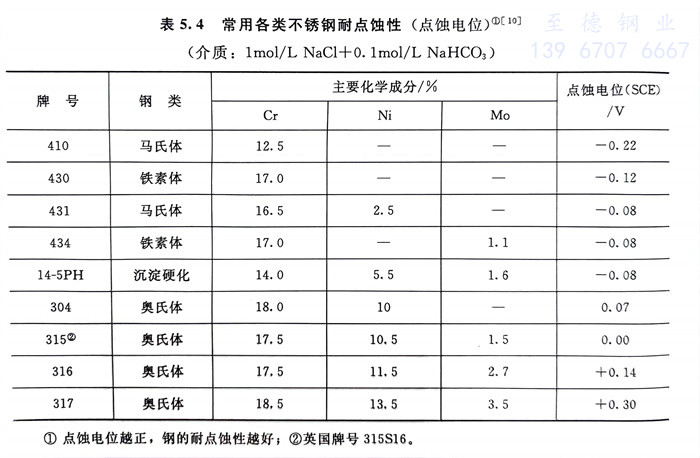

  在前述18-8型鉻鎳奧氏體不銹鋼基礎上分別加入2％～3％和3％～4％Mo，主要是為了提高鋼的耐蝕性，特別是擴大了耐還原性酸，如H₂SO4（圖5.10）、  和有機酸，如醋酸、甲酸等的耐全面腐蝕性及耐氯化物點蝕（見表5.4）和縫隙腐蝕的性能。而且隨鋼中鉬量的增加，在海洋性大氣和海水中的耐蝕性也有所提高，在含Cl的水介質中，0Cr17Ni12Mo2（316）的耐應力腐蝕范圍較0Cr18Ni9（304）明顯擴大（見前面圖5.6）。

  17-12-Mo型鋼較18-8型鋼的(de)(de)(de)含鎳量適量提高，其目的(de)(de)(de)是平衡(heng)由于加(jia)入(ru)強烈形成(cheng)鐵素體元素2％～4％Mo的(de)(de)(de)作用(yong)，以(yi)保證鋼具有單(dan)一、穩定的(de)(de)(de)奧(ao)氏體組織。含氮的(de)(de)(de)17-12-Mo型鋼，如0Cr17Ni12Mo2N和(he)00Cr17Ni13Mo2N比不(bu)含氮的(de)(de)(de)鋼具有更(geng)(geng)高的(de)(de)(de)強度和(he)更(geng)(geng)穩定的(de)(de)(de)奧(ao)氏體組織以(yi)及更(geng)(geng)佳的(de)(de)(de)耐蝕性。

  超低(di)碳17-12-Mo型(xing)鋼，如(ru)00Cr17Ni14Mo2和00Cr17Ni13Mo3以及(ji)含鈦、鈮(ni)的0Cr17Ni12Mo2Ti和0Cr17Ni12Mo2Nb均具有良好的耐敏化(hua)態晶間腐蝕性能，可用于大截面尺寸(cun)的焊接件用途。

  17-12-Mo型(xing)鉻(ge)鎳奧氏體(ti)不(bu)銹鋼仍具有(you)優(you)良的塑、韌性(xing)(xing)和焊接性(xing)(xing)，由于鉬(mu)的加入(ru)，鋼的室溫(wen)強(qiang)度和高溫(wen)強(qiang)度有(you)所增加，但(dan)冷成型(xing)性(xing)(xing)較18-8型(xing)鉻(ge)鎳奧氏體(ti)不(bu)銹鋼有(you)所降低。

  0Cr18Ni14Mo2Cu2鋼由(you)于(yu)鉬與(yu)銅復(fu)合的(de)(de)作用，此鋼耐稀(xi)硫酸等還原性酸介質能力較單獨加鉬者又(you)有所(suo)提(ti)高(gao)，由(you)于(yu)銅的(de)(de)存(cun)在，此鋼的(de)(de)冷(leng)成型性也有所(suo)改善(shan)，但熱加工性稍有降低。
