此處包括低鎳、高(gao)錳量的AISI 205和在AISI 201、AISI 202基礎上(shang)開發的非AISI牌號。

一、低鎳(nie)高錳的AISI 205（1Cr17Mn15Ni1.5N0.3）

     此(ci)鋼(gang)較AISI 201加工硬化傾向(xiang)小，希望用于旋壓和特殊(shu)的深(shen)拉(la)伸以及無磁、低溫等用途。

二(er)、低冷加工硬化鋼211（0Cr16.5Mn6Ni5.5Cu1.7）

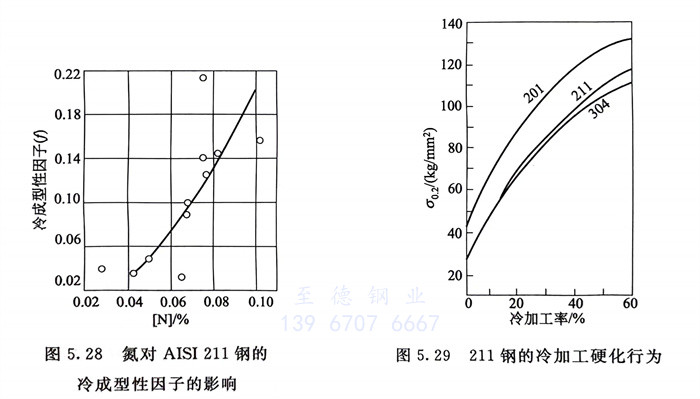

     211鋼(gang)系在(zai) AISI 201的(de)基(ji)礎上提鎳(nie)(nie)、去(qu)氮和加(jia)銅。提鎳(nie)(nie)和加(jia)銅可降低鋼(gang)的(de)冷(leng)加(jia)工硬(ying)化(hua)傾向(xiang)。鎳(nie)(nie)和銅均可穩(wen)定奧氏體，提高鋼(gang)的(de)層錯(cuo)能。去(qu)氮，把(ba)鋼(gang)中(zhong)氮量降到≤0.05％，可使氮的(de)固溶強化(hua)作(zuo)用下降，以(yi)降低鋼(gang)的(de)冷(leng)成型性因(yin)子（f）（見(jian)圖5.28），有益于改善鋼(gang)的(de)冷(leng)成型性。

     圖5.29系(xi)211鋼(gang)的冷加工(gong)硬化行為。可(ke)以看出，211鋼(gang)的冷加工(gong)硬化敏感(gan)性低于AISI 201，但與AISI 304相近。211鋼(gang)的沖孔、打印、彎曲、拉(la)伸等也與AISI 304相同，是一種在冷成型性方(fang)面可(ke)與304互換(huan)的鉻錳(meng)系(xi)鋼(gang)。

三、204Cu （0Cr17Mn8Ni2.5Cu3N）

     此鋼(gang) 204Cu系在改進型201鋼(gang)基礎上加(jia)入了2.0％～4.0％Cu，雖含氮量要求在0.05％～0.25％范圍內(nei)，但由于(yu)氮對冷(leng)成型性的不利影響，而又希(xi)望氮量盡量低的一種牌號。為了節(jie)鎳，此鋼(gang)的含鎳量在1.5％～3.5％區(qu)間內(nei)，此鋼(gang)國內(nei)外均主(zhu)要用于(yu)冷(leng)鐓用途。
