由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧(ao)氏(shi)體不銹鋼的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。

   國(guo)外(wai)用(yong)加壓電渣爐(lu)冶煉了高氮(dan)（0.5％～1.5％N）無(wu)錳(meng)節鎳的(de)Cr-Mo-Ni-N 和無(wu)錳(meng)無(wu)鎳的(de)Cr-Mo-N不銹(xiu)鋼并研(yan)究了它們的(de)性能（見圖(tu)5.37～圖(tu)5.39）。

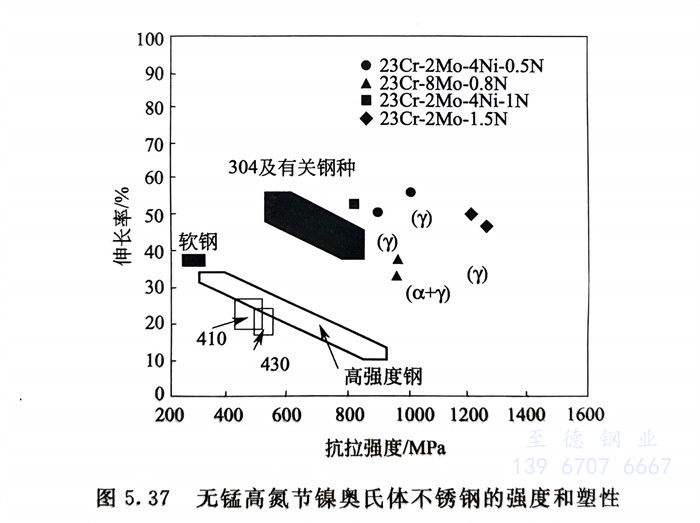

   從圖(tu)5.37 的(de)結果可(ke)知，它們強度(du)高，塑性好(hao)，室溫固溶(rong)態(tai)抗拉強度(du)可(ke)達≥1000MPa 或(huo)≥1200MPa，而(er)伸長率δ則仍達40％～60％。

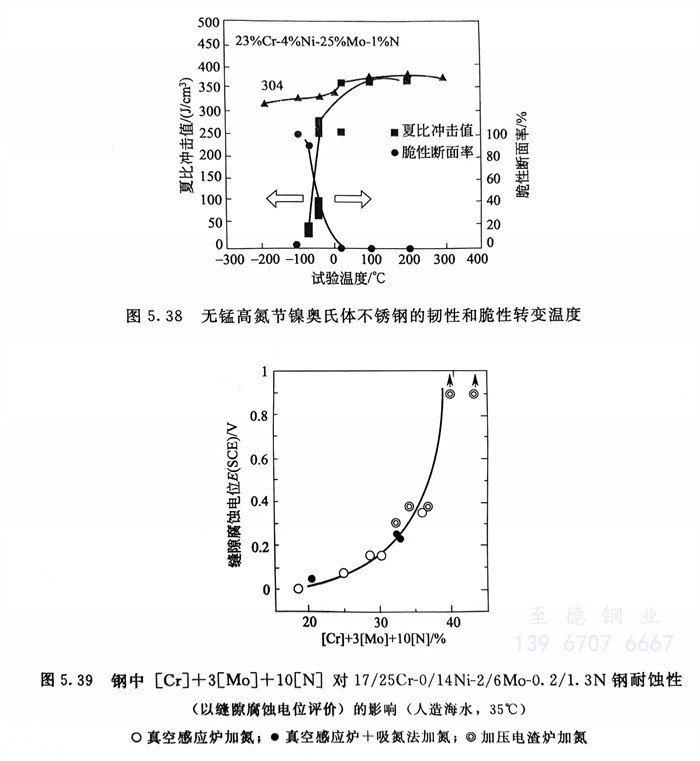

   從圖(tu)5.38可知(zhi)，它們(men)雖然(ran)有脆(cui)性轉(zhuan)變溫度(du)，但可低(di)到-50℃，同(tong)時，室溫韌(ren)性良好，且與18-8鉻鎳奧氏體不(bu)銹(xiu)鋼相當。

   從(cong)圖5.39可(ke)知，由于鉻(ge)、鉬、氮含量高，它們(men)在(zai)海水中具有良好的耐縫(feng)隙(xi)腐蝕(shi)性(xing)能。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
