一、組織特點

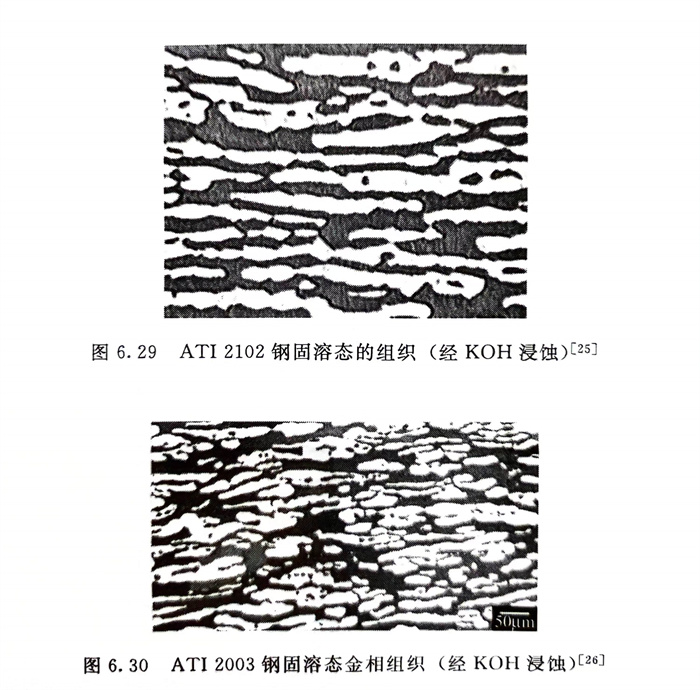

  所有經濟型雙相不銹鋼化學成分的合理配比及適宜固溶處理態的α和γ兩相組織之比，與含氮的其他雙相不銹鋼之間沒有差別，均在50／50，圖6.29和圖6.30分別為ATI 2102和ATI 2003的顯微組織。可以看出，鋼中的相比例（a／γ）基本上均在50／50左右。

  經濟型(xing)雙(shuang)相(xiang)不銹鋼經過中(zhong)溫(wen)時效(xiao)也(ye)同樣有碳、氮化物和σ、x 等金屬間(jian)化合物的(de)沉淀(dian)存(cun)在。

二、組(zu)織熱穩定性(xing)

  前面已述及不銹鋼的組織熱穩定性對鋼的性能有重要影響，由于經濟型雙相不銹鋼中的鉻、鉬量較SAF 2205和亞洲歐美色綜合一區二區在線:SAF 2507等為低，所以它們的組織熱穩定性高，鋼中碳、氮化物和σ、 x 相的析出速度較慢，析出溫度低且析出量也較少。從時效處理對經濟型雙相不銹鋼韌性和耐蝕性的影響與SAF 2205和SAF 2507等的對比便可明顯看出這種趨勢。

 ①. 鋼的組織熱穩定性與韌(ren)性

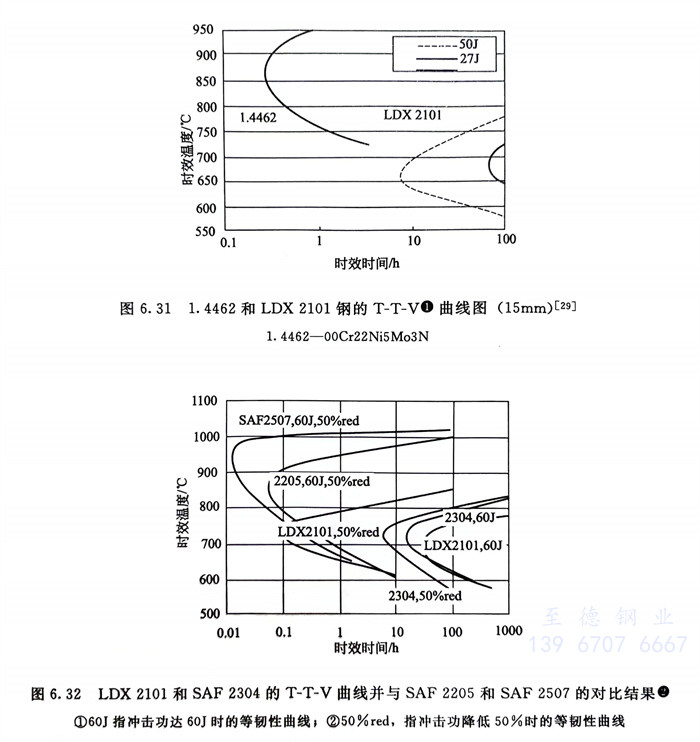

    圖6.31～圖6.34系時效處理對LDX 2101，SAF 2304和ATI 2003三種經濟型雙相不銹鋼韌性影響曲線，并與SAF 2205和SAF 2507對比的結果。顯然，鋼的熱穩定性SAF 2304＞LDX 2101＞ATI 2003＞SAF 2205＞SAF 2507，而對脆性的敏感性則為SAF 2507＞SAF 2205＞ATI 2003>LDX 2101>SAF 2304。

 ②. 組(zu)織熱穩(wen)定性(xing)與耐蝕性(xing)

    圖(tu)6.35系(xi)耐蝕(shi)(shi)性(xing)(xing)(xing)降低50％時(shi)(shi)的CPT曲線，可以看(kan)出熱穩(wen)定性(xing)(xing)(xing)對(dui)(dui)點(dian)蝕(shi)(shi)影(ying)響的趨(qu)勢(shi)與組織(zhi)(zhi)熱穩(wen)定性(xing)(xing)(xing)和(he)韌(ren)性(xing)(xing)(xing)關系(xi)（T-T-V）的圖(tu)6.32基(ji)本一(yi)致。由于圖(tu)6.33的時(shi)(shi)效(xiao)溫度(du)最高僅為(wei)850℃， SAF 2205和(he)2507對(dui)(dui)6、  相等(deng)析出最敏(min)感的溫度(du)并未顯現出來。但總趨(qu)勢(shi)已可明顯看(kan)出：時(shi)(shi)效(xiao)態鋼的組織(zhi)(zhi)熱穩(wen)定性(xing)(xing)(xing)SAF 2304，時(shi)(shi)效(xiao)態對(dui)(dui)點(dian)蝕(shi)(shi)的敏(min)感性(xing)(xing)(xing)則為(wei)SAF 25 2304。
