奧氏體沉(chen)淀硬化不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)的商業(ye)牌(pai)號為A286，鋼(gang)中(zhong)還含(han)有(you)少量（0.003％～0.01％）強(qiang)化元素(su)硼，此(ci)(ci)鋼(gang)固溶(rong)時效態的室溫(wen)抗張強(qiang)度(du)可達(da)1000MPa，而(er)屈服強(qiang)度(du)則可達(da)600MPa，除高溫(wen)（約(yue)750℃）耐蝕(shi)條(tiao)件下(xia)應用(yong)外，由于此(ci)(ci)鋼(gang)既(ji)耐腐蝕(shi)，而(er)且又具有(you)較高的硬度(du)（HRC約(yue)30），因此(ci)(ci)，也可用(yong)于耐磨蝕(shi)且韌性要求高的環境中(zhong)。

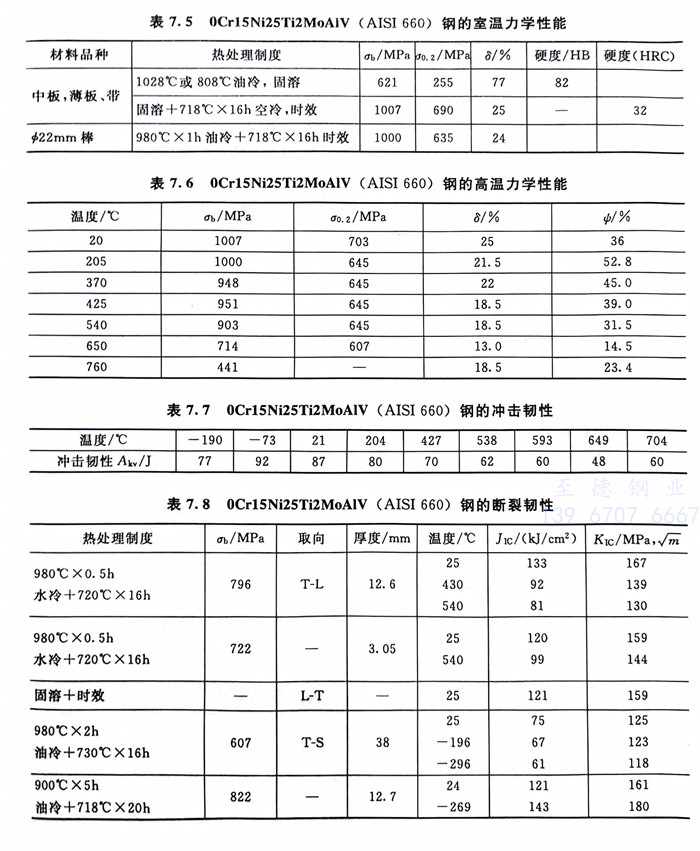

  0Cr15Ni25Ti2MoAlV鋼的(de)室溫(wen)和高溫(wen)瞬時力學性(xing)能(neng)以(yi)及沖(chong)擊韌性(xing)分別見(jian)表(biao)7.5、表(biao)7.6和表(biao)7.7。其斷(duan)裂(lie)韌性(xing)見(jian)表(biao)7.8。

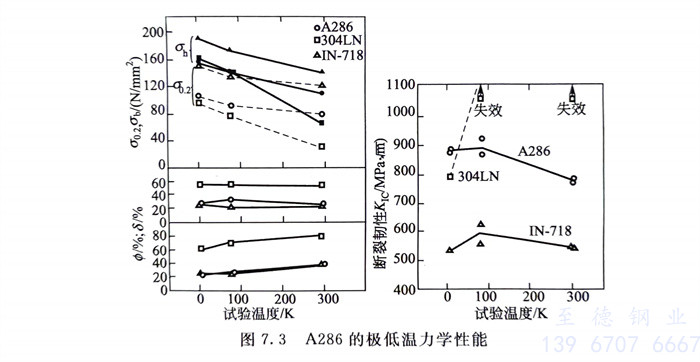

  圖(tu)7.3 還給出(chu)了低(di)(di)溫和極低(di)(di)溫度(du)下0Cr15Ni25Ti2MoAIV鋼(gang)的(de)力(li)學性能并與304LN（00Cr19Ni10N）和鎳基高溫合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖(tu)中IN-718）相比較(jiao)的(de)結果。可以(yi)看出(chu)：0Cr15Ni25Ti2MoA1V不(bu)(bu)僅可作為(wei)耐(nai)蝕、熱強(qiang)(qiang)材(cai)料，耐(nai)磨蝕材(cai)料和高強(qiang)(qiang)度(du)無磁材(cai)料（具有穩定的(de)單一奧氏體組織），而(er)且還可作為(wei)優(you)良(liang)的(de)低(di)(di)溫、極低(di)(di)溫材(cai)料，但是，與其他類型沉(chen)淀硬化不(bu)(bu)銹鋼(gang)相比，奧氏體沉(chen)淀硬化不(bu)(bu)銹鋼(gang)的(de)強(qiang)(qiang)度(du)偏(pian)低(di)(di)。

  奧氏體沉淀硬化不銹鋼(gang)，在固溶態(tai)易冷加工成型(xing)，但冷作(zuo)硬化速度(du)較快。

  奧氏體(ti)沉淀硬化不(bu)銹鋼的(de)焊(han)接(jie)性較好，固(gu)(gu)溶態(tai)焊(han)接(jie)時(shi)與半(ban)奧氏體(ti)沉淀硬化不(bu)銹鋼固(gu)(gu)溶態(tai)的(de)焊(han)接(jie)性相當，焊(han)前不(bu)需(xu)預熱，焊(han)后不(bu)需(xu)熱處理，但當厚板焊(han)接(jie)時(shi)，冷(leng)卻過程中在收縮應力(li)的(de)作用下，對產生(sheng)熱裂紋敏感。

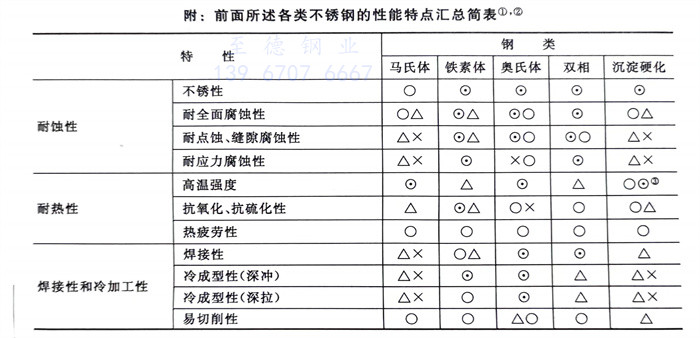

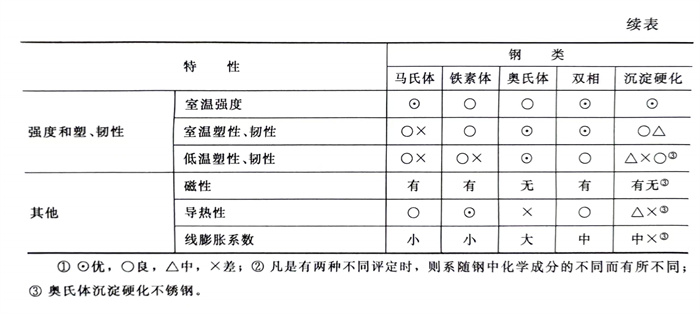

  下面的附(fu)表系前面所述五大(da)類不(bu)銹鋼(gang)性(xing)能特點(dian)的簡(jian)要匯(hui)總，供讀者參考。
