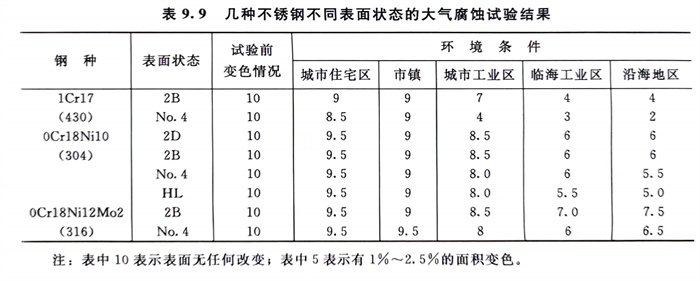

表9.9列入了在幾種大氣條件下，幾種常用不(bu)銹鋼不同表面加工的耐蝕性對比。從表9.9中的結(jie)果可知：表面為(wei)2B者耐蝕性優(you)于(yu)2D、No.4和HL；0Cr18Ni12Mo2優(you)于(yu)0Cr18Ni10、0Cr18Ni10優(you)于(yu)1Cr17；1Cr17不(bu)能在臨海和沿海區使用(yong)，0Cr18Ni10的No.4表面在臨海工(gong)業(ye)區也不(bu)能使用(yong)。由于(yu)1Cr17亞洲歐美色綜合一區二區在線:鐵素體不銹鋼在一些大(da)氣中不能滿(man)足要求，為(wei)此，在建筑(zhu)外用鐵素體(ti)不銹(xiu)(xiu)鋼中已經開(kai)發(fa)了(le)含鉬和(he)含鈦(tai)、鈮的許多鐵素體(ti)不銹(xiu)(xiu)鋼牌(pai)號，如00Cr22Mo1.5（Ti，Nb），00Cr25Mo2（Ti，Nb）和(he)高純Cr30Mo2（Ti，Nb）等，國外已在臨海(hai)大(da)型建筑(zhu)物(wu)上(shang)大(da)量應用。

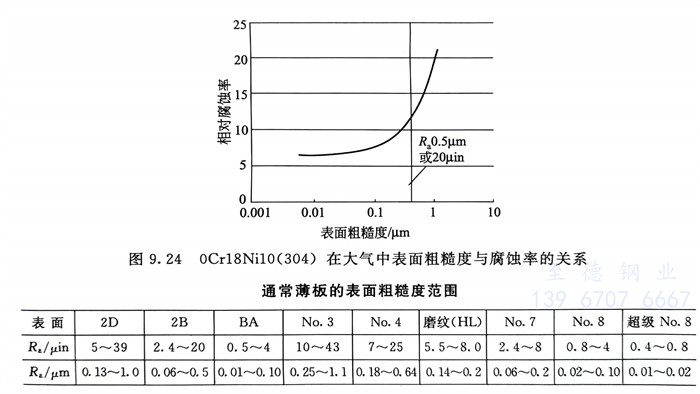

  圖9.24系在大氣(qi)中表面粗(cu)(cu)糙(cao)度(du)對冷軋0Cr18Ni10（304）不(bu)銹(xiu)鋼薄(bo)板(ban)耐蝕(shi)性的(de)影響。從(cong)表面粗(cu)(cu)糙(cao)度(du)范圍與表面加工等級之間的(de)關系可知：在大氣(qi)中，當(dang)選用0Cr18Ni10不(bu)銹(xiu)鋼的(de)表面加工為2D和No.4時，因(yin)表面粗(cu)(cu)糙(cao)度(du)已(yi)超過Ra0.5μm 見圖9.24附表），腐蝕(shi)率顯著增加，選用時要加以注意。

  在大(da)氣(qi)中，不銹(xiu)鋼的(de)(de)表面粗(cu)糙度越(yue)(yue)低，不銹(xiu)鋼的(de)(de)耐(nai)蝕性越(yue)(yue)好，一般(ban)解釋為表面越(yue)(yue)光滑，表面的(de)(de)沉積污染物越(yue)(yue)少，而(er)且在雨水的(de)(de)沖刷下極易清除，點蝕難以在表面形(xing)成；同時，表面越(yue)(yue)粗(cu)糙，不僅沉積的(de)(de)污染物越(yue)(yue)多，而(er)且大(da)氣(qi)中的(de)(de)Cl-等也(ye)越(yue)(yue)易附著。一些研究還指出，粗(cu)糙的(de)(de)表面加工(gong)，表面膜中的(de)(de)Cr／Fe也(ye)低，耐(nai)蝕性也(ye)差(cha)。
