不銹鋼壓力容(rong)器和管路的對接(jie)(jie)焊(han)(han)(han)(han)縫(feng)須(xu)保(bao)證(zheng)完全焊(han)(han)(han)(han)透，但在焊(han)(han)(han)(han)接(jie)(jie)直徑(jing)小或(huo)無法(fa)實(shi)現(xian)雙面(mian)(mian)(mian)焊(han)(han)(han)(han)時(shi)，對接(jie)(jie)焊(han)(han)(han)(han)縫(feng)須(xu)采用單(dan)(dan)面(mian)(mian)(mian)焊(han)(han)(han)(han)背(bei)面(mian)(mian)(mian)成形(xing)的方(fang)法(fa)來保(bao)證(zheng)焊(han)(han)(han)(han)縫(feng)背(bei)面(mian)(mian)(mian)焊(han)(han)(han)(han)透。單(dan)(dan)面(mian)(mian)(mian)焊(han)(han)(han)(han)時(shi)易造成內(nei)表面(mian)(mian)(mian)未焊(han)(han)(han)(han)透或(huo)出(chu)現(xian)焊(han)(han)(han)(han)瘤和咬邊等焊(han)(han)(han)(han)接(jie)(jie)缺欠，影(ying)響接(jie)(jie)頭的焊(han)(han)(han)(han)接(jie)(jie)質量。為此，提(ti)出(chu)了(le)單(dan)(dan)面(mian)(mian)(mian)焊(han)(han)(han)(han)背(bei)面(mian)(mian)(mian)成形(xing)的焊(han)(han)(han)(han)接(jie)(jie)操作方(fang)法(fa)。

  單(dan)面焊(han)(han)背面成(cheng)形操(cao)(cao)作方法是(shi)一(yi)種高技(ji)巧的(de)操(cao)(cao)作技(ji)術(shu)，要求在焊(han)(han)件坡(po)口(kou)(kou)背面沒有任何輔助(zhu)措施的(de)條件下(xia)，在坡(po)口(kou)(kou)正面進行焊(han)(han)接，且焊(han)(han)后保證坡(po)口(kou)(kou)正面、背面都有一(yi)定的(de)焊(han)(han)縫余高，且焊(han)(han)縫均勻整齊、成(cheng)形良好。

 ①. 接頭(tou)形式

   適用于焊(han)條(tiao)電弧焊(han)單面焊(han)背面成形的(de)接(jie)(jie)(jie)頭(tou)形式，主要有板狀對(dui)(dui)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)（對(dui)(dui)接(jie)(jie)(jie)焊(han)縫）、管(guan)狀對(dui)(dui)接(jie)(jie)(jie)接(jie)(jie)(jie)頭(tou)（對(dui)(dui)接(jie)(jie)(jie)焊(han)縫）和(he)插入(ru)式管(guan)與(yu)殼體(ti)接(jie)(jie)(jie)頭(tou)（對(dui)(dui)接(jie)(jie)(jie)焊(han)縫加角焊(han)縫）、騎座式管(guan)與(yu)殼體(ti)接(jie)(jie)(jie)頭(tou)（對(dui)(dui)接(jie)(jie)(jie)焊(han)縫加角焊(han)縫）。

 ②. 焊接位置

   按焊(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)所處(chu)位置，可選(xuan)擇(ze)平(ping)焊(han)(han)、立焊(han)(han)、橫焊(han)(han)和仰(yang)焊(han)(han)等位置進行(xing)施(shi)焊(han)(han)。這種(zhong)單(dan)面(mian)焊(han)(han)背面(mian)成形的焊(han)(han)接(jie)(jie)操作方法一般適用(yong)于V形坡(po)口且(qie)鈍邊較小的對(dui)接(jie)(jie)焊(han)(han)縫(feng)。

 ③. 電弧(hu)燃(ran)燒方式

   焊(han)條電弧(hu)焊(han)單(dan)面焊(han)背(bei)面成形的焊(han)縫，可通(tong)過間斷滅弧(hu)焊(han)方式（又稱(cheng)斷弧(hu)焊(han)法(fa)，或稱(cheng)閃弧(hu)焊(han)法(fa)）或連弧(hu)焊(han)方式來實現。

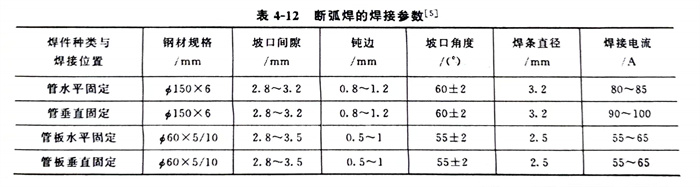

    a. 間斷滅弧焊(han)(han)方式(shi)是在焊(han)(han)接(jie)過(guo)程中(zhong)，利(li)用電弧的(de)短時反復點燃和熄滅來控制(zhi)焊(han)(han)縫(feng)成(cheng)形，即(ji)電弧燃燒時加(jia)熱熔(rong)透(tou)坡口(kou)根部，形成(cheng)熔(rong)合良好的(de)熔(rong)池；電弧熄滅時，將熔(rong)池結晶形成(cheng)雙(shuang)面焊(han)(han)縫(feng)（背面自(zi)由成(cheng)形）。斷弧焊(han)(han)的(de)焊(han)(han)接(jie)參數見(jian)表4-12。

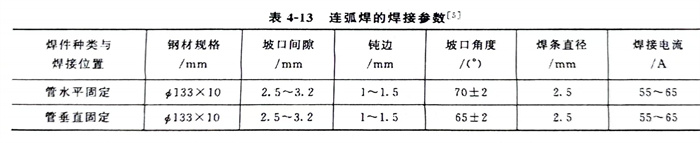

    b. 連弧(hu)(hu)(hu)焊(han)(han)(han)方(fang)式是電弧(hu)(hu)(hu)在整個焊(han)(han)(han)接(jie)過程中連續燃燒，不熄弧(hu)(hu)(hu)，其運條(tiao)操(cao)作方(fang)法又(you)有(you)挑(tiao)弧(hu)(hu)(hu)法和穩定電弧(hu)(hu)(hu)焊(han)(han)(han)法之分。穩弧(hu)(hu)(hu)法也可借助電流(liu)調節器，引弧(hu)(hu)(hu)時把電流(liu)調得稍大(da)些，便于引弧(hu)(hu)(hu)段焊(han)(han)(han)透，電弧(hu)(hu)(hu)引燃后再調至正(zheng)常，轉為正(zheng)常焊(han)(han)(han)接(jie)，收尾時再將焊(han)(han)(han)接(jie)電流(liu)調小些，有(you)些弧(hu)(hu)(hu)焊(han)(han)(han)整流(liu)器已增添(tian)了此(ci)功能。挑(tiao)弧(hu)(hu)(hu)法是指(zhi)焊(han)(han)(han)條(tiao)在坡口(kou)兩側擺動，當形成熔池(chi)時，電弧(hu)(hu)(hu)離開熔池(chi)到坡口(kou)邊(bian)緣(yuan)，待熔池(chi)凝固的(de)(de)瞬間，停在坡口(kou)邊(bian)緣(yuan)的(de)(de)電弧(hu)(hu)(hu)迅(xun)速移(yi)至熔池(chi)處，重(zhong)新進(jin)行焊(han)(han)(han)接(jie)。連弧(hu)(hu)(hu)焊(han)(han)(han)的(de)(de)焊(han)(han)(han)接(jie)參數見表4-13。
