采用混合氣體(ti)作為保護氣體(ti)，具(ju)有下列(lie)優點(dian)：

  ①. 可以提高熔(rong)滴過渡的穩定性。

  ②. 穩定陰極斑(ban)點，提高電弧燃燒的穩定性。

  ③. 增大電弧的熱功率，改善焊(han)縫(feng)熔深形(xing)狀和表面形(xing)狀，使焊(han)縫(feng)能呈圓(yuan)滑過渡(du)，焊(han)縫(feng)的余(yu)高適中(zhong)。

   混合(he)活性(xing)氣(qi)體(ti)(ti)(ti)是在(zai)氬氣(qi)的基礎上加(jia)體(ti)(ti)(ti)積分(fen)數為(wei)0.5％～1％的氧(yang)或加(jia)體(ti)(ti)(ti)積分(fen)數為(wei)1％～5％的二氧(yang)化碳作為(wei)保(bao)護(hu)氣(qi)體(ti)(ti)(ti)。這時，焊(han)接過(guo)程(cheng)比較穩定(ding)，焊(han)絲(si)端部(bu)呈細熔滴(di)過(guo)渡，焊(han)縫成(cheng)形有所改(gai)善(shan)。在(zai)生產上應用(yong)(yong)(yong)(yong)比較廣泛(fan)的是在(zai)混合(he)氣(qi)體(ti)(ti)(ti)保(bao)護(hu)下的脈沖焊(han)接工藝。奧氏體(ti)(ti)(ti)型不銹(xiu)鋼的熔化極氣(qi)體(ti)(ti)(ti)保(bao)護(hu)一般(ban)采用(yong)(yong)(yong)(yong)細焊(han)絲(si)，焊(han)絲(si)熔化速度很(hen)快，電弧熱量(liang)集中。為(wei)了保(bao)證焊(han)縫外表(biao)和內在(zai)質量(liang)，用(yong)(yong)(yong)(yong)手工操作焊(han)不太可能達到這一目的，廣泛(fan)應用(yong)(yong)(yong)(yong)的還是機械操作脈沖熔化極氣(qi)體(ti)(ti)(ti)保(bao)護(hu)焊(han)。

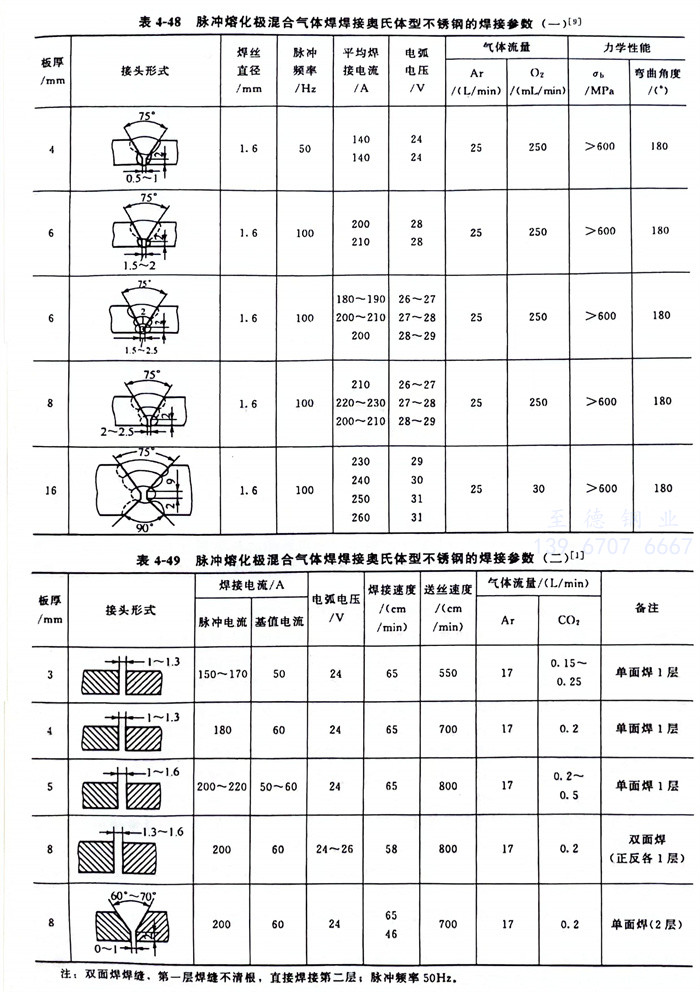

   焊接電源一般采用平特性，為直流正接連接。采用脈沖焊時，脈沖電源為平特性，維弧電源用平特性或降特性，仍為直流正極性。用脈沖熔化極混合氣體焊焊接奧氏體型不(bu)銹鋼的焊接參數見表4-48、表4-49。

   鎢極(ji)和熔化極(ji)氬弧(hu)焊焊接(jie)奧氏體型不(bu)銹(xiu)鋼時，填充焊絲(si)按表(biao)2-18、表(biao)2-19選擇。
