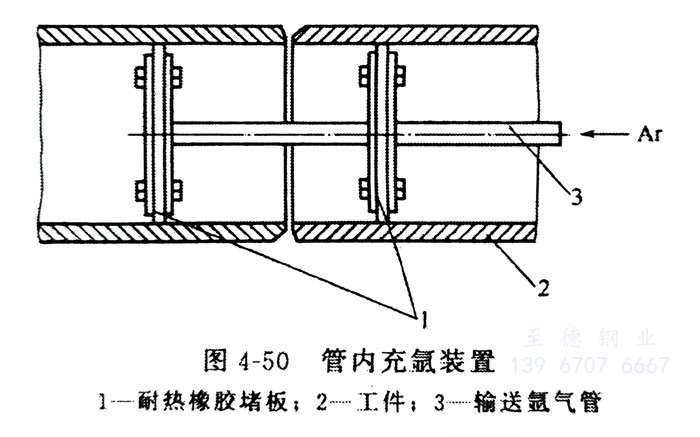

在施工現場安裝過程中經常遇到許多不銹鋼管(壁厚大于或等于2.0mm)需要拼接,只好在現場進行裝配焊接。為了保證管內焊縫不被氧化,管內要通保護氣體(氬氣),故需要一套充氬裝置,如圖4-50所示。兩堵板之間的距離約為200mm,中間用一根鍍鋅鋼管串通作為通入保護氣體的管路。在通氣管路上對應于管道待焊部位鉆幾個小孔,作為保護氣體的出氣孔,以對準待焊處輸送保護氣,使待焊鋼管內兩堵板之間充滿保護氣體。在一個堵板上鉆一些小孔,作為兩堵板之間排氣用。堵板裝置的示意圖如圖4-50所示,其中鋼板厚為2mm,橡膠板不宜太厚,以管路焊接完畢后能方便地從管內將充氬裝置抽出為宜。


圖 50.jpg


  利用這一(yi)管(guan)(guan)內(nei)(nei)充氬裝置,焊(han)成了大量(liang)不同管(guan)(guan)徑的不銹鋼管(guan)(guan)路,所有對接(jie)焊(han)縫均經(jing)X射線檢測(ce)合(he)格和水(shui)壓強度(du)試驗合(he)格。曾解(jie)剖過管(guan)(guan)路焊(han)接(jie)接(jie)頭,管(guan)(guan)內(nei)(nei)焊(han)縫無氧化顏色(se),呈銀白(bai)色(se)或金黃色(se),說明管(guan)(guan)內(nei)(nei)氣保護(hu)效(xiao)果良好。

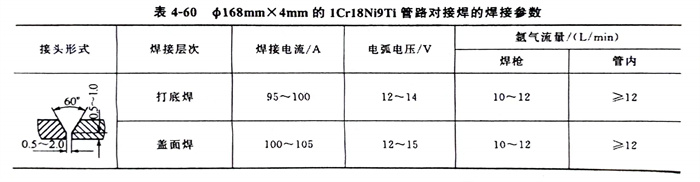

  168mm×4mm的1Cr18Ni9Ti管路對接焊的焊接參數見(jian)表4-60。
