二氧化碳液態低溫容器槽車，是由外容器和內容器組成。內容器材質為1Cr18Ni9Ti 不銹鋼，壁厚16mm。內容器外形尺寸：直徑?1600mm，長為5786mm，容積為11mm3。除進行外觀目視檢查外，還必須對焊縫進行100％的滲透檢測和100％的射線檢測。內容器還要進行2.88MPa干燥無油壓縮空氣試驗和氨質譜真空檢漏，漏氣率不大于2×10^-5Pa·L／s。焊接工藝：所有縱焊縫和環焊縫（除一端封頭與筒體環焊縫外）均采用埋弧焊，焊機型號為MZ-1000型，采用直流反極性電源。焊絲牌號為H0Cr20Ni10Ti．直徑為4mm，焊劑為HJ260。

1. 縱(zong)縫埋弧(hu)焊(han)

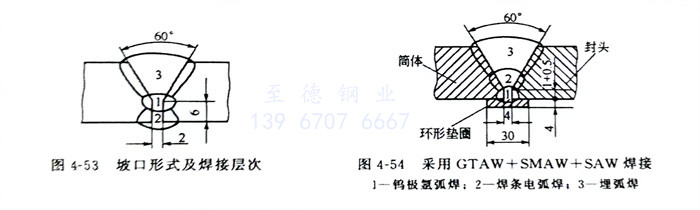

  鋼板放(fang)在刨邊機(ji)上按圖4-53進行(xing)(xing)坡(po)口加工，待焊(han)(han)鋼板放(fang)在門式焊(han)(han)接夾具上進行(xing)(xing)裝配，待焊(han)(han)處清除油污(wu)后進行(xing)(xing)焊(han)(han)接，焊(han)(han)接參數見表(biao)4-58。焊(han)(han)好第(di)1、2層焊(han)(han)縫后進行(xing)(xing)清根(gen)，先(xian)用碳(tan)弧氣刨，然后用風動(dong)砂輪清理打磨出金(jin)屬(shu)光澤，并(bing)保(bao)證清根(gen)后凹(ao)槽(cao)尺寸均勻一致，然后焊(han)(han)接第(di)3層焊(han)(han)縫。

2. 環(huan)縫埋弧焊

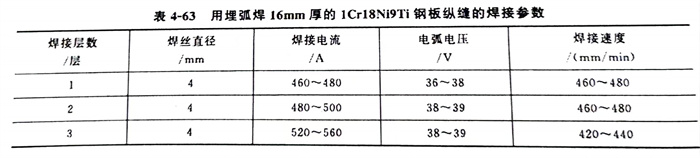

  環(huan)縫(feng)埋(mai)弧(hu)焊(han)接包括(kuo)筒(tong)節(jie)與(yu)筒(tong)節(jie)和筒(tong)節(jie)與(yu)一端封頭(tou)的環(huan)縫(feng)焊(han)接。將焊(han)好的筒(tong)節(jie)、封頭(tou)放在(zai)焊(han)接滾輪架（見圖4-14）上進行(xing)裝配，用焊(han)條電弧(hu)焊(han)進行(xing)定位焊(han)，在(zai)平臺式焊(han)接操(cao)作機（見圖4-15）上進行(xing)環(huan)縫(feng)焊(han)接，先焊(han)內焊(han)縫(feng)（第(di)(di)1、2層），然后按縱縫(feng)焊(han)工藝進行(xing)清根，再焊(han)第(di)(di)3層焊(han)縫(feng)，焊(han)接參(can)數可(ke)參(can)考(kao)表4-63。

  上述(shu)縱(zong)、環(huan)焊縫(feng)焊接完畢，先進行目視檢查，然后進行100％滲(shen)透檢測(ce)，排除焊縫(feng)表面(mian)缺陷后、再進行100％射線檢測(ce)、焊縫(feng)內部(bu)質(zhi)量，達(da)到JB4730-94I級片合格后才能進行下面(mian)的工(gong)序(xu)。

3. 另一(yi)封頭(tou)與(yu)筒體焊(han)接(jie)

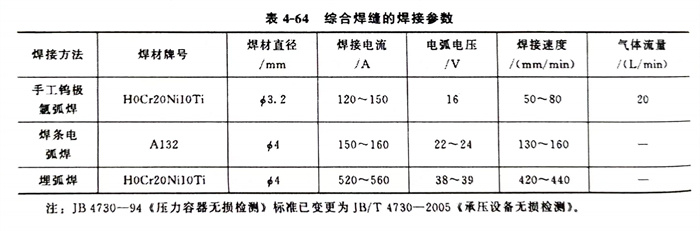

  容(rong)(rong)器沒有人孔裝置(zhi)，焊(han)(han)接設備(bei)和(he)(he)人員無(wu)法進(jin)入容(rong)(rong)器內操作。采用的坡口形(xing)式(shi)和(he)(he)焊(han)(han)接順序(xu)如圖4-54所示。先用鎢(wu)極氬弧(hu)(hu)(hu)(hu)焊(han)(han)進(jin)行打底焊(han)(han)，保證(zheng)焊(han)(han)透(tou)，第2層(ceng)(ceng)焊(han)(han)縫采用焊(han)(han)條電(dian)弧(hu)(hu)(hu)(hu)焊(han)(han)，其目的是增加焊(han)(han)縫金(jin)屬厚度，防止(zhi)埋弧(hu)(hu)(hu)(hu)焊(han)(han)時由于熔深過深而將打底焊(han)(han)焊(han)(han)縫焊(han)(han)穿。第3層(ceng)(ceng)環形(xing)焊(han)(han)縫用埋弧(hu)(hu)(hu)(hu)焊(han)(han)完(wan)成(cheng)。各層(ceng)(ceng)焊(han)(han)縫的焊(han)(han)接參數見表4-64。焊(han)(han)后將環焊(han)(han)縫進(jin)行滲(shen)透(tou)檢(jian)測(ce)和(he)(he)射線(xian)檢(jian)測(ce)，合格(ge)后再進(jin)行無(wu)油干燥氣壓試(shi)驗和(he)(he)氦質譜真空檢(jian)漏。全部滿足(zu)圖樣技術性能要求(qiu)后才能與外容(rong)(rong)器進(jin)行組裝。

注：JB 4730-94《壓力容器無損(sun)檢(jian)測(ce)》標準已變(bian)更為JB／T 4730-2005《承壓設備無損(sun)檢(jian)測(ce)》。
