1. 管(guan)間跨接

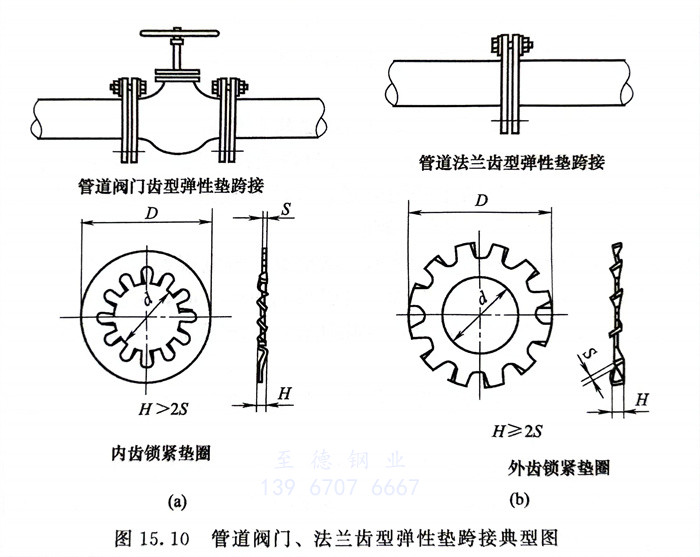

  ①. 管(guan)道(dao)通(tong)過法(fa)蘭(lan)連(lian)接(jie)(jie)、焊接(jie)(jie)和螺(luo)(luo)紋連(lian)接(jie)(jie)等方式與設(she)備相連(lian)，對(dui)于法(fa)蘭(lan)連(lian)接(jie)(jie)，一般情況下(xia)是(shi)法(fa)蘭(lan)通(tong)過螺(luo)(luo)栓(shuan)、螺(luo)(luo)母的連(lian)接(jie)(jie)可將靜電(dian)導走，并不需(xu)要另做法(fa)蘭(lan)跨接(jie)(jie)線(xian)設(she)計(ji)。在螺(luo)(luo)栓(shuan)連(lian)接(jie)(jie)處(chu)，如果導電(dian)效果不良時，可在法(fa)蘭(lan)螺(luo)(luo)栓(shuan)上增設(she)金屬齒型(xing)墊片的方法(fa)加以解(jie)決，見圖15.10。

  ②. 當(dang)工藝物料(liao)有特(te)殊要求(qiu)或法(fa)(fa)蘭(lan)(lan)連接(jie)的管(guan)(guan)(guan)道系(xi)統是絕(jue)緣狀(zhuang)態，法(fa)(fa)蘭(lan)(lan)的跨(kua)接(jie)線就要進行設(she)計，以確保靜電能迅速(su)通過(guo)法(fa)(fa)蘭(lan)(lan)跨(kua)接(jie)線傳(chuan)導至設(she)備接(jie)地板導走。對于管(guan)(guan)(guan)道與設(she)備管(guan)(guan)(guan)口(kou)相連處的法(fa)(fa)蘭(lan)(lan)跨(kua)接(jie)由(you)于其管(guan)(guan)(guan)口(kou)一(yi)般沒有接(jie)地板，管(guan)(guan)(guan)口(kou)端跨(kua)接(jie)線纏在螺(luo)栓(shuan)上用(yong)螺(luo)母壓緊，必要時加用(yong)金屬齒形墊片(pian)。

  ③. 有(you)靜電接地要求的管(guan)道，各段管(guan)子間(jian)應導(dao)電。當金(jin)屬法蘭用(yong)金(jin)屬螺栓或卡子緊固時，當每對法蘭或螺紋接頭(tou)間(jian)電阻值超過(guo)0.03Ω時，應設導(dao)線跨接。

   跨接(jie)線(xian)采(cai)用(yong)(yong)截面積大(da)于(yu)6m㎡的(de)銅(tong)芯軟絞線(xian)。接(jie)地(di)銅(tong)線(xian)推薦使用(yong)(yong)電氣專業常用(yong)(yong)的(de)多股銅(tong)芯聚氯乙烯絕緣電線(xian)，截面積6m㎡、16m㎡或25m㎡電線(xian)以及Φ6mm圓(yuan)鋼等。

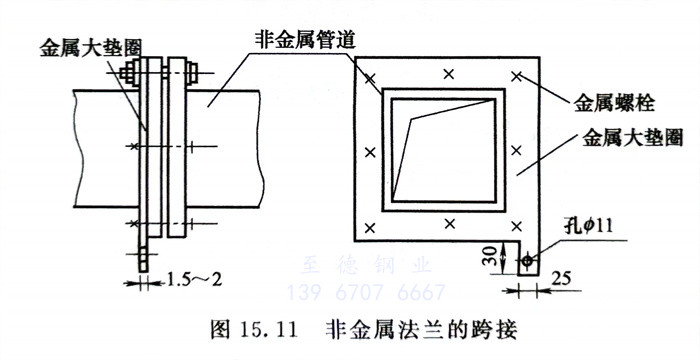

  ④. 塑(su)料(liao)等非金(jin)屬法蘭(lan)用金(jin)屬螺(luo)(luo)栓(shuan)緊固連接(jie)，可加金(jin)屬大墊圈，使所(suo)有螺(luo)(luo)栓(shuan)均相(xiang)接(jie)在一起，然后再引出去(qu)接(jie)地。跨接(jie)示意圖見圖15.11。

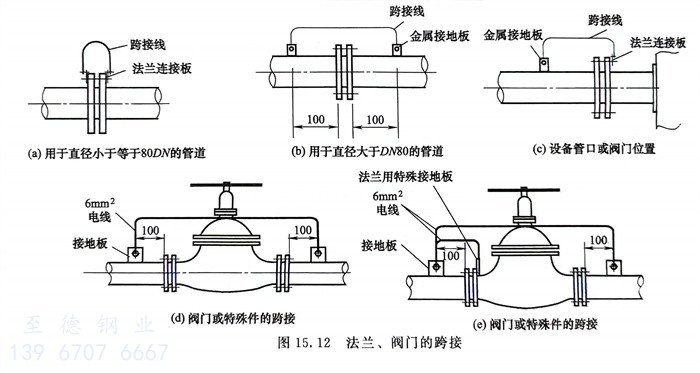

  ⑤. 法蘭(lan)、閥門的跨接方式見(jian)圖(tu)15.12。

2. 管際跨接

  ①. 平行管(guan)道凈距離小于(yu)100mm時，每隔20米加跨接線。

  ②. 交叉管(guan)道(dao)凈距離小于100mm時，加跨接線。

  ③. 管道凈距離大于100mm時按獨立(li)管線處(chu)理。

  ④. 跨接(jie)線(xian)采用截面積大(da)于6m㎡的銅芯軟絞線(xian)。

  管道靜電接地(di)要求如圖15.13所示。
