①. 交貨狀(zhuang)態(delivery condition)


   交(jiao)貨(huo)狀(zhuang)態是指交(jiao)貨(huo)產品的(de)最(zui)終塑性(xing)變形加(jia)工或最(zui)終熱(re)處(chu)(chu)理(li)的(de)狀(zhuang)態。最(zui)終塑性(xing)變形加(jia)工狀(zhuang)態也(ye)可理(li)解為(wei)(wei)不(bu)經過熱(re)處(chu)(chu)理(li)交(jiao)貨(huo)的(de)狀(zhuang)態,如熱(re)軋(ya)(鍛)及冷(leng)拉(軋(ya))狀(zhuang)態。經正火(huo)、退火(huo)、高溫(wen)回(hui)火(huo)、調(diao)質(zhi)及固(gu)溶等處(chu)(chu)理(li)的(de)統稱為(wei)(wei)熱(re)處(chu)(chu)理(li)狀(zhuang)態交(jiao)貨(huo),或根(gen)據熱(re)處(chu)(chu)理(li)類別(bie)分(fen)別(bie)稱正火(huo)、退火(huo)、高溫(wen)回(hui)火(huo)、調(diao)質(zhi)及固(gu)溶等狀(zhuang)態交(jiao)貨(huo)。



②. 熱軋狀態(hot rolling condition)


   鋼(gang)材在熱(re)(re)軋或鍛(duan)造后不(bu)再對(dui)其(qi)進(jin)行專門熱(re)(re)處理(li),冷卻后直接交貨(huo),稱為熱(re)(re)軋或熱(re)(re)鍛(duan)狀態。


   熱(re)(re)軋(ya)(鍛(duan)(duan))的(de)終(zhong)(zhong)止溫度為(wei)(wei)800~900℃,之后一般在空氣中自然冷(leng)(leng)卻,因(yin)而熱(re)(re)軋(ya)(鍛(duan)(duan))狀態相當于正火處理(li)。所不(bu)同(tong)的(de)是(shi)因(yin)為(wei)(wei)熱(re)(re)軋(ya)(鍛(duan)(duan))終(zhong)(zhong)止溫度有(you)(you)高(gao)有(you)(you)低(di),不(bu)像正火處理(li)加熱(re)(re)溫度控制嚴格,因(yin)而鋼材組織與性(xing)能的(de)波動(dong)比正火大。目前不(bu)少鋼鐵企業采用控制終(zhong)(zhong)軋(ya)溫度軋(ya)制,由于終(zhong)(zhong)軋(ya)溫度控制很嚴格,并在終(zhong)(zhong)軋(ya)后采取強制冷(leng)(leng)卻措施,因(yin)而鋼的(de)晶粒細(xi)化,交貨鋼材有(you)(you)較高(gao)的(de)綜(zong)合力學性(xing)能。無扭控冷(leng)(leng)熱(re)(re)軋(ya)盤(pan)(pan)條(tiao)比普通(tong)熱(re)(re)軋(ya)盤(pan)(pan)條(tiao)性(xing)能優越就是(shi)這個道(dao)理(li)。


   熱軋(鍛)狀(zhuang)態交(jiao)貨(huo)的鋼材(cai),由于(yu)表面覆(fu)蓋(gai)有一層氧化鐵皮,因而具(ju)有一定的耐蝕性,儲運保管的要求不(bu)像冷(拉)軋狀(zhuang)態交(jiao)貨(huo)的鋼材(cai)那樣嚴格(ge),大中型型鋼、中厚鋼板可以在露(lu)天貨(huo)場(chang)或經苦蓋(gai)后存放。



③. 冷拉(la)(軋)狀態 [cold drawn(rolling)condition]


   經(jing)冷拉、冷軋(ya)等冷加(jia)工成(cheng)形的(de)鋼材,不(bu)經(jing)任何(he)熱處(chu)理(li)而直(zhi)接(jie)交貨的(de)狀(zhuang)態(tai)(tai),稱為冷拉或冷軋(ya)狀(zhuang)態(tai)(tai)。與熱軋(ya)(鍛)狀(zhuang)態(tai)(tai)相(xiang)比,冷拉(軋(ya))狀(zhuang)態(tai)(tai)的(de)鋼材尺寸精度(du)高,表面質量好,表面粗糙度(du)低(di),并(bing)有較高的(de)力(li)學性能(neng)。


   由于(yu)冷拉(軋(ya))狀態(tai)交貨的鋼(gang)材表面沒(mei)有(you)氧化鐵皮(pi)覆蓋,并且存在很大的內(nei)應力,極(ji)易遭(zao)受腐蝕或生銹,因而冷拉(軋(ya))狀態(tai)的鋼(gang)材,其包裝(zhuang)、儲運均有(you)較嚴格(ge)的要求(qiu),一(yi)般均需(xu)在庫房內(nei)保(bao)管,并應注意庫房內(nei)的溫度、濕度控制。



④. 常用(yong)鋼的熱(re)處理方(fang)法分類

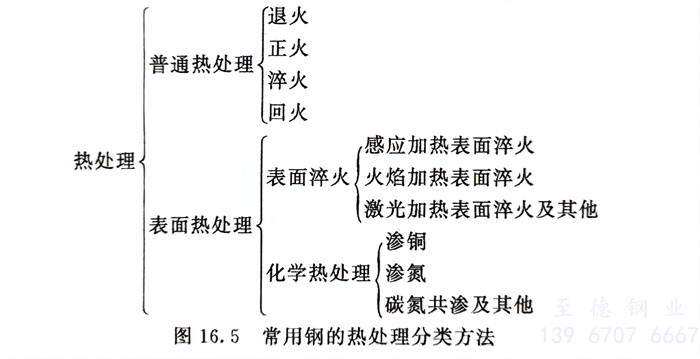

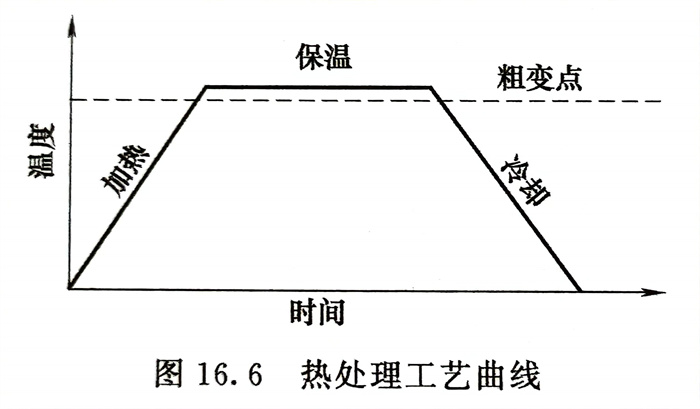

   常用(yong)鋼的熱處(chu)理方(fang)法分類如圖(tu)16.5所示。熱處(chu)理的方(fang)法雖然很多,但任何一種熱處(chu)理工藝(yi)部是(shi)(shi)由(you)加熱、保溫(wen)、冷卻(que)(que)三個階段組成見圖(tu)16.6,只是(shi)(shi)加熱溫(wen)度的高(gao)低、保溫(wen)時的長短和冷卻(que)(que)速(su)度不同。


圖 5.jpg  圖 6.jpg



⑤. 正火(huo)狀(zhuang)態(norma lized condition)


   鋼(gang)材(cai)(cai)出(chu)廠前經正(zheng)(zheng)(zheng)火(huo)(huo)熱(re)處理,這種交貨狀(zhuang)態(tai)(tai)稱正(zheng)(zheng)(zheng)火(huo)(huo)狀(zhuang)態(tai)(tai)。由于正(zheng)(zheng)(zheng)火(huo)(huo)加熱(re)溫度[亞共(gong)(gong)(gong)析鋼(gang)為(wei)Ac3+(30~50℃),過共(gong)(gong)(gong)析鋼(gang)為(wei)Accm+(30~50℃)] 比(bi)熱(re)軋終止溫度控制嚴格,因(yin)而(er)鋼(gang)材(cai)(cai)的(de)組(zu)織(zhi)、性(xing)能均(jun)勻。與(yu)退(tui)火(huo)(huo)狀(zhuang)態(tai)(tai)的(de)鋼(gang)材(cai)(cai)相比(bi),由于正(zheng)(zheng)(zheng)火(huo)(huo)冷卻速(su)度較快,鋼(gang)的(de)組(zu)織(zhi)中(zhong)珠光體(ti)數量(liang)增多(duo),珠光體(ti)層(ceng)片及鋼(gang)的(de)晶粒細(xi)化,因(yin)而(er)有較高的(de)綜(zong)合力學性(xing)能,并有利于改善低碳鋼(gang)的(de)魏(wei)氏組(zu)織(zhi)和(he)過共(gong)(gong)(gong)析鋼(gang)的(de)滲碳體(ti)網狀(zhuang),可為(wei)成(cheng)品的(de)進一(yi)步熱(re)處理做好組(zu)織(zhi)準(zhun)備。碳素結(jie)構鋼(gang)、合金結(jie)構鋼(gang)鋼(gang)材(cai)(cai)常采(cai)用正(zheng)(zheng)(zheng)火(huo)(huo)狀(zhuang)態(tai)(tai)交貨。某些低合金高強(qiang)度鋼(gang)如14MnMoVBRE、14CrMnMoVB鋼(gang)為(wei)了(le)獲(huo)得(de)貝氏體(ti)組(zu)織(zhi),也要求(qiu)正(zheng)(zheng)(zheng)火(huo)(huo)狀(zhuang)態(tai)(tai)交貨。



⑥. 退(tui)火狀態(annealed condition)


   為(wei)降低(di)鋼(gang)的硬度和(he)提高(gao)塑(su)性,便于加(jia)工,或者為(wei)消除(chu)冷卻與焊接時產(chan)生的硬脆(cui)性與內(nei)應(ying)力,可(ke)將鋼(gang)材加(jia)熱到800~900℃,經過保溫后緩慢冷卻,可(ke)達(da)到使用的要求。如白口鐵在900~1100℃退火(huo),可(ke)降低(di)硬脆(cui)性,得(de)到可(ke)鍛性。


   鋼材出廠前經退(tui)火熱處理,這(zhe)種交貨狀態稱退(tui)火狀態。退(tui)火的(de)目的(de)主要(yao)是消除和改善(shan)前道(dao)工序遺留的(de)組(zu)織缺陷和內(nei)應力,并為后道(dao)工序做好組(zu)織和性能上的(de)準備。


   合金(jin)結構鋼(gang)(gang)、保證淬透性合金(jin)鋼(gang)(gang)、冷鐓(dui)鋼(gang)(gang)、軸承(cheng)鋼(gang)(gang)、工具(ju)鋼(gang)(gang)、汽輪機葉片用鋼(gang)(gang),鐵素體(ti)型不銹耐(nai)熱(re)鋼(gang)(gang)的鋼(gang)(gang)材常用退(tui)火(huo)狀態交貨。



⑦. 高溫回火狀態(high temperature tempering condition)


   鋼(gang)(gang)(gang)(gang)(gang)材出廠(chang)前(qian)經(jing)高溫回(hui)(hui)火(huo)(huo)熱處理,這(zhe)種交貨狀態(tai)稱(cheng)為高溫回(hui)(hui)火(huo)(huo)狀態(tai)。高溫回(hui)(hui)火(huo)(huo)的溫度(du)高,有利于徹底(di)消除內應力,提高塑性和韌性,碳(tan)(tan)素(su)結(jie)構鋼(gang)(gang)(gang)(gang)(gang)、合金(jin)結(jie)構鋼(gang)(gang)(gang)(gang)(gang)、保證(zheng)淬(cui)(cui)透性合金(jin)鋼(gang)(gang)(gang)(gang)(gang)鋼(gang)(gang)(gang)(gang)(gang)材均(jun)可采用(yong)高溫回(hui)(hui)火(huo)(huo)狀態(tai)交貨。某些馬(ma)氏體(ti)型(xing)高強(qiang)度(du)不銹鋼(gang)(gang)(gang)(gang)(gang)、高速(su)工具鋼(gang)(gang)(gang)(gang)(gang)和高強(qiang)度(du)合金(jin)結(jie)構鋼(gang)(gang)(gang)(gang)(gang),由于有很(hen)高的淬(cui)(cui)透性以及合金(jin)元素(su)的強(qiang)化作用(yong),常在淬(cui)(cui)火(huo)(huo)(或正(zheng)火(huo)(huo))后進(jin)行一次高溫回(hui)(hui)火(huo)(huo),使鋼(gang)(gang)(gang)(gang)(gang)中(zhong)碳(tan)(tan)化物(wu)適(shi)當集(ji)中(zhong),得(de)到碳(tan)(tan)化物(wu)顆粒較粗(cu)大的回(hui)(hui)火(huo)(huo)索氏體(ti)組(zu)織(與(yu)球化退火(huo)(huo)組(zu)織相似(si)),因(yin)而,這(zhe)種交貨狀態(tai)的鋼(gang)(gang)(gang)(gang)(gang)材有很(hen)好的切削加工性能。



⑧. 固溶處(chu)理狀態(solid solution treatment)


   鋼(gang)材出廠前經(jing)固溶處(chu)理(li),這(zhe)種(zhong)交貨狀(zhuang)態稱(cheng)為(wei)固溶處(chu)理(li)狀(zhuang)態。這(zhe)種(zhong)狀(zhuang)態主(zhu)要適用于奧氏體不(bu)銹鋼(gang)材出廠前的處(chu)理(li)。通過固溶處(chu)理(li),得到單相奧氏體組織(zhi),以提高鋼(gang)的韌性(xing)和(he)塑(su)性(xing),為(wei)進(jin)一(yi)步冷(leng)加工(冷(leng)軋或冷(leng)拉)創造(zao)條(tiao)件,也可(ke)為(wei)進(jin)一(yi)步沉淀硬化做好組織(zhi)準備。


   鋼材(cai)(cai)交貨狀(zhuang)態(tai)還(huan)有許多(duo)種,例如(ru)調質狀(zhuang)態(tai)、時(shi)效處理(li)狀(zhuang)態(tai)等。此外,還(huan)有酸洗、剝(bo)皮(pi)、磨(mo)光(guang)(guang)、拋光(guang)(guang)等表面加(jia)工狀(zhuang)態(tai)。同(tong)一(yi)鋼材(cai)(cai)可以(yi)有多(duo)種不(bu)同(tong)的(de)交貨狀(zhuang)態(tai),以(yi)滿(man)足(zu)使用(yong)單位(wei)各種不(bu)同(tong)的(de)需(xu)要(yao)。正確(que)地(di)選擇鋼材(cai)(cai)交貨狀(zhuang)態(tai),對使用(yong)單位(wei)的(de)進一(yi)步加(jia)工、處理(li),確(que)保產品(pin)質量,降低生產成本(ben)都有十分重要(yao)的(de)意(yi)義,必須(xu)引(yin)起(qi)足(zu)夠(gou)的(de)重視。訂購鋼材(cai)(cai)時(shi),在貨單、合同(tong)等單據上,必須(xu)注(zhu)明(ming)是(shi)何種交貨狀(zhuang)態(tai)。當選定熱處理(li)狀(zhuang)態(tai)交貨時(shi),還(huan)應注(zhu)明(ming)是(shi)指鋼材(cai)(cai)本(ben)身還(huan)是(shi)試棒,以(yi)免發生錯誤。



⑨. 耐蝕性(corrosion resistance)


   是指(zhi)金屬材(cai)料抵抗(kang)周(zhou)圍介質腐蝕(shi)作(zuo)用(yong)的(de)能力。金屬的(de)耐蝕(shi)性(xing)(xing)好,就不易受到周(zhou)圍介質的(de)作(zuo)用(yong)而發生(sheng)質量上的(de)變化,表現出(chu)穩(wen)定的(de)化學性(xing)(xing)能,因此(ci)又叫做化學穩(wen)定性(xing)(xing)。根據腐蝕(shi)的(de)種類不同,耐蝕(shi)性(xing)(xing)可分(fen)為抗(kang)氧化性(xing)(xing)、耐酸(suan)性(xing)(xing)等(deng)。


   一般(ban)來說,鋼鐵(tie)的耐(nai)蝕(shi)性不如有色金屬(shu)(shu)。但(dan)是(shi),不同有色金屬(shu)(shu)的耐(nai)蝕(shi)性不同,同一種有色金屬(shu)(shu)的耐(nai)蝕(shi)性,也因周圍腐蝕(shi)介質的種類不同而異。


   耐蝕性是(shi)在不同(tong)介質作用下(xia)的零件和構件選用金(jin)屬材料的重(zhong)要依據。



⑩. 力學性能(mproperti)


   金屬材料(liao)在(zai)外力作用下表(biao)現出來的各種特性(xing),如彈(dan)性(xing)、塑(su)性(xing)、韌性(xing)、強(qiang)度(du)(du)、硬度(du)(du)等(deng)。



?. 彈性(elasticity)


   金屬(shu)材料(liao)(liao)受外力(li)作用發生了變形(xing),當去(qu)掉外力(li)后(hou),恢復原來(lai)形(xing)狀和尺寸的(de)能(neng)力(li),稱為彈性(xing)。金屬(shu)材料(liao)(liao)彈性(xing)的(de)好(hao)壞,是通過(guo)彈性(xing)極(ji)限(xian)、比(bi)例極(ji)限(xian)來(lai)反映的(de)。


   金(jin)屬的(de)彈(dan)性對(dui)制(zhi)造(zao)彈(dan)性零部件具有重要意義(yi)。



?. 塑性(plasticity)


   金屬材料在(zai)外力作用下產生永(yong)久(jiu)變形(xing)(指去掉外力后不(bu)能恢(hui)復原(yuan)狀(zhuang)的變形(xing)),但不(bu)會被破壞的能力,叫做塑性(xing)。塑性(xing)用斷后伸長率、斷面收縮率表示。


   金屬(shu)的塑性與(yu)變(bian)形方式有(you)關。例如,有(you)些金屬(shu)在受拉伸變(bian)形時要發生破壞,但受擠壓或模鍛(duan)時可不發生破裂。


   金屬的(de)(de)塑性(xing)是進行壓力加工、冷彎工藝等(deng)必須考慮(lv)的(de)(de)重(zhong)要(yao)因(yin)素。另外,適(shi)當的(de)(de)塑性(xing)對提高(gao)金屬結(jie)構的(de)(de)安全可靠(kao)性(xing)十分必要(yao)。



13. 強度(du)(intensity&strength)


   金(jin)屬(shu)材(cai)(cai)料(liao)在外(wai)力作(zuo)用下抵抗變(bian)形和斷裂的(de)能(neng)力稱為(wei)強(qiang)(qiang)(qiang)度(du)。金(jin)屬(shu)材(cai)(cai)料(liao)的(de)強(qiang)(qiang)(qiang)度(du)是通(tong)過比例極(ji)限(xian)、彈性極(ji)限(xian)、屈服強(qiang)(qiang)(qiang)度(du)、抗拉(la)強(qiang)(qiang)(qiang)度(du)等許多強(qiang)(qiang)(qiang)度(du)指標來反映的(de)。


   在外力作用下工作的零件(jian)或構件(jian),其強度是選(xuan)用金屬材料的重(zhong)要依據。



14. 強(qiang)度(du)極限(ultimate strength)


   強度極限是在(zai)拉伸(shen)應力(li)-應變(bian)曲(qu)線上的最(zui)大應力(li)點。



15.  比(bi)例極限(proportional limit)


   在彈性變(bian)形(xing)階段,金屬材料所(suo)承(cheng)受的(de)和應變(bian)能(neng)力保(bao)持正比(bi)的(de)最大應力,稱(cheng)為(wei)(wei)比(bi)例極限。由于(yu)比(bi)例極限很難(nan)測定,所(suo)以常(chang)常(chang)采用發生很微小(xiao)的(de)塑性變(bian)形(xing)量的(de)應力值來(lai)表示(shi),稱(cheng)為(wei)(wei)規定比(bi)例極限。



16. 彈性極限(elastic limit)


   金屬能保持彈(dan)(dan)性變形(xing)的(de)最大(da)應力,稱為(wei)彈(dan)(dan)性極限。由于彈(dan)(dan)性極限很難測定,所以(yi)常常采用很微小的(de)塑性變形(xing)量的(de)應力值來表示。



17. 屈服極限(yield limit)


   屈服極限為材料的(de)拉(la)伸應(ying)力(li)(li)超過彈性范(fan)圍,開始發(fa)生(sheng)塑性變形(xing)時的(de)應(ying)力(li)(li)。有些材料的(de)拉(la)伸應(ying)力(li)(li)-應(ying)變曲線并不出現明(ming)顯(xian)的(de)屈服平臺,即不能明(ming)確地(di)確定其屈服點。對于(yu)此(ci)種情況,工程上規定取試樣產生(sheng)0.2%殘(can)余變形(xing)的(de)應(ying)力(li)(li)值作為條(tiao)件屈服極限。


   SMYS:規定的最小屈服強度(the specified minimum yield strength)。這個詞匯經常在一些(xie)壓力試驗等規范(fan)內出現(xian)。



18. 抗拉強度(tensile strength)


   與規定的最小拉(la)伸(shen)強度(du)(SMTS)金(jin)屬(shu)試樣拉(la)伸(shen)時,在(zai)(zai)拉(la)斷前所承受的最大應力,稱(cheng)為(wei)抗拉(la)強度(du)。它表示金(jin)屬(shu)材料在(zai)(zai)拉(la)力作用下抵抗大量塑(su)性變形和破壞的能力,抗拉(la)強度(du)以Rm表示,單位為(wei)MPa。


   SMTS為規定的最小(xiao)拉伸強度(the specified minimum tensile strength)。



19. 抗彎強度(bending strength)


   試樣在位于(yu)兩支承(cheng)中間的(de)集中負荷(he)作用(yong)下折(zhe)斷(duan)時,折(zhe)斷(duan)橫截面(mian)(危(wei)險截面(mian))所承(cheng)受的(de)最大正(zheng)應力,稱為抗彎強度。



20. 抗(kang)壓強度(compressive stgth)


   材料在壓力(li)作(zuo)用下不發生碎裂的所(suo)能承受的最大正應力(li),稱為(wei)抗壓強度。



21. 伸長率(elongation percentage)


   金屬在拉伸(shen)試(shi)驗時,試(shi)樣拉斷(duan)后(hou),其標(biao)距部分(fen)所(suo)增加(jia)的長(chang)(chang)度(du)與原標(biao)距長(chang)(chang)度(du)的百(bai)分(fen)比,稱為斷(duan)后(hou)伸(shen)長(chang)(chang)率。以A表示,單位為%。標(biao)距長(chang)(chang)度(du)對伸(shen)長(chang)(chang)率影響很(hen)大,所(suo)以伸(shen)長(chang)(chang)率必須注(zhu)明標(biao)距。



22. 斷面收縮(suo)率(lv)(section shrinkage)


   金(jin)屬拉伸試驗(yan)中(zhong),在斷裂處試樣截(jie)面(mian)(mian)面(mian)(mian)積減小的百分率,稱為斷面(mian)(mian)收縮(suo)率。



23. 持久極限(endurance limit)或(huo)持久強度(rupture strength)


   持久極(ji)限指金屬材料在給定(ding)溫度下,經過一定(ding)時間破(po)壞時所能(neng)承(cheng)受的恒定(ding)應力。



24. 蠕變極限(creep limit)


   金屬材料(liao)在一定溫度和長(chang)時(shi)(shi)間受力(li)狀態下(xia),即使所受應力(li)小于其屈(qu)服強度,但隨著時(shi)(shi)間的增長(chang),也會慢(man)(man)慢(man)(man)地產生塑性變(bian)形,這種現象(xiang)稱為蠕(ru)變(bian)。


   蠕(ru)變(bian)極限是指金屬材料在一(yi)定溫度(du)和恒定應力下,在規定的時(shi)間內的蠕(ru)變(bian)變(bian)形量或蠕(ru)變(bian)速度(du)不超過(guo)某一(yi)規定值時(shi)所能承受的最大應力。



25. 疲勞極限(fatigue limit)


   金屬材料在受(shou)(shou)重復(fu)或(huo)交(jiao)變應(ying)力(li)作(zuo)用時,雖(sui)其所受(shou)(shou)應(ying)力(li)遠(yuan)小于(yu)(yu)抗拉強度,甚至小于(yu)(yu)彈性極(ji)限,經多次(ci)循環(huan)后,在無顯著外觀變形情況下而會(hui)發(fa)生(sheng)斷裂,這種現象稱為(wei)疲(pi)勞。金屬材料在重復(fu)或(huo)交(jiao)變應(ying)力(li)作(zuo)用下,經過(guo)周次(ci)N的應(ying)力(li)循環(huan)仍不發(fa)生(sheng)斷裂時所能承受(shou)(shou)最大應(ying)力(li)稱為(wei)疲(pi)勞極(ji)限。



26. 疲勞強度(fatigue strength)


   金屬材(cai)料在重復或交(jiao)變應(ying)力作(zuo)用下,循(xun)環N次(ci)后斷(duan)裂時所(suo)能承受的最大應(ying)力,叫做疲勞(lao)強度,N稱為材(cai)料的疲勞(lao)壽命,某些(xie)金屬材(cai)料在重復或交(jiao)變應(ying)力作(zuo)用下沒有明顯的疲勞(lao)極限,常采用疲勞(lao)強度表示。



27. 沖(chong)擊吸收功(impact absorbing energy)或沖(chong)擊韌性值(impact toughness)


   金屬材料對沖(chong)擊(ji)負荷的抵抗能力稱(cheng)為韌性(xing),通(tong)常用沖(chong)擊(ji)吸收功(gong)或沖(chong)擊(ji)韌性(xing)值(zhi)來度量。用一定尺(chi)寸(cun)和形狀(zhuang)的試樣,在規(gui)定類(lei)型的試驗(yan)機(ji)上受(shou)一次沖(chong)擊(ji)負荷折斷時所吸收的功(gong),稱(cheng)沖(chong)擊(ji)吸收功(gong),試樣刻槽(cao)處單(dan)位面積(ji)上所消耗(hao)的功(gong),稱(cheng)為沖(chong)擊(ji)韌性(xing)值(zhi)。



28. 低溫沖擊(ji)韌性(xing)(low temperature impact toughness)和高(gao)溫沖擊(ji)韌性(xing)(hightemperature impact toughness)


   金屬材料在常溫(wen)(wen)、低溫(wen)(wen)及高(gao)(gao)溫(wen)(wen)下(xia)所測(ce)得的沖(chong)(chong)(chong)擊(ji)吸收功或沖(chong)(chong)(chong)擊(ji)韌性值是不一(yi)樣的。低溫(wen)(wen)條件下(xia)測(ce)得的沖(chong)(chong)(chong)擊(ji)韌性,稱為低溫(wen)(wen)沖(chong)(chong)(chong)擊(ji)韌性;高(gao)(gao)溫(wen)(wen)條件下(xia)測(ce)得的沖(chong)(chong)(chong)擊(ji)韌性,稱為高(gao)(gao)溫(wen)(wen)沖(chong)(chong)(chong)擊(ji)韌性。低溫(wen)(wen)或高(gao)(gao)溫(wen)(wen)下(xia)測(ce)得的沖(chong)(chong)(chong)擊(ji)吸收功或沖(chong)(chong)(chong)擊(ji)韌性值都要(yao)注明試驗溫(wen)(wen)度(du)。



29. 金屬(shu)材料的(de)冷(leng)脆(cold brittleness)及脆性轉變溫度


   鋼材(cai)在較低溫(wen)(wen)度(du)時發生(sheng)(sheng)的脆(cui)性斷裂(lie),通常(chang)稱為冷脆(cui)。材(cai)料發生(sheng)(sheng)脆(cui)裂(lie)時的臨界溫(wen)(wen)度(du)稱為韌(ren)性-脆(cui)裂(lie)轉(zhuan)變(bian)溫(wen)(wen)度(du),簡稱脆(cui)性轉(zhuan)變(bian)溫(wen)(wen)度(du)。



30. 硬度(hardness)


   材料抵抗更硬物體壓入其表(biao)面的(de)(de)能力(li),稱為硬度,根(gen)據試驗方(fang)法和適用范圍的(de)(de)不同,硬度可分為布氏硬度(HB)、洛(luo)氏硬度(HR)和維氏硬度(HV)等許多種,其測定方(fang)法和適用范圍各異。


   硬度(du)反映(ying)材(cai)料(liao)對局部塑性(xing)(xing)(xing)變(bian)形的抗(kang)力及材(cai)料(liao)的耐磨性(xing)(xing)(xing)。硬度(du)不是(shi)一個單(dan)純的物理量,而是(shi)反映(ying)彈性(xing)(xing)(xing)、強度(du)和(he)塑性(xing)(xing)(xing)等綜合性(xing)(xing)(xing)能(neng)的指(zhi)標。它(ta)是(shi)金屬材(cai)料(liao)的重要性(xing)(xing)(xing)能(neng)指(zhi)標之一。一般來說,硬度(du)越高,耐磨性(xing)(xing)(xing)越好(hao)。



31. 布(bu)氏硬度(brineu hardness)


   用一(yi)定(ding)直(zhi)徑(jing)D的(de)淬硬鋼球,以(yi)(yi)規定(ding)負(fu)(fu)荷(he)P壓(ya)入(ru)試驗金屬(shu)(shu)表(biao)面并保持一(yi)定(ding)時間,除去(qu)負(fu)(fu)荷(he)后,測(ce)量金屬(shu)(shu)表(biao)面的(de)壓(ya)痕直(zhi)徑(jing),以(yi)(yi)直(zhi)徑(jing)算出壓(ya)痕球面積(ji)F再以(yi)(yi)負(fu)(fu)荷(he)P除以(yi)(yi)壓(ya)痕球面積(ji)F所得之商,為該金屬(shu)(shu)的(de)布氏硬度值。布氏硬度以(yi)(yi)HB表(biao)示(shi)。


   布氏硬度測(ce)定(ding)較為準確可(ke)靠,但(dan)只適用于測(ce)定(ding)8HB~480HB范圍內的金(jin)屬材(cai)料。對于硬度較高的金(jin)屬或較薄(bo)的板、帶材(cai)則不適用。



32. 洛氏硬度(rockwell hardness)


   洛(luo)(luo)(luo)氏(shi)(shi)(shi)硬度(du)(du)和(he)布氏(shi)(shi)(shi)硬度(du)(du)都是(shi)(shi)壓(ya)痕試驗法(fa),所(suo)不同的(de)是(shi)(shi)它不是(shi)(shi)測(ce)定(ding)(ding)壓(ya)痕直徑的(de)大小,而是(shi)(shi)測(ce)定(ding)(ding)壓(ya)痕的(de)深(shen)度(du)(du)。洛(luo)(luo)(luo)氏(shi)(shi)(shi)硬度(du)(du)的(de)測(ce)定(ding)(ding)是(shi)(shi)在先后兩次施加負(fu)荷(he)(初(chu)負(fu)荷(he)Po及總負(fu)荷(he)P)的(de)作(zuo)用下,將(jiang)標準型壓(ya)頭(tou)(金(jin)剛石圓錐體或(huo)鋼(gang)球(qiu))壓(ya)入金(jin)屬表面(mian),當卸除主負(fu)荷(he)P1(P1=P-P0)后,可(ke)得到(dao)由于主負(fu)荷(he)P1所(suo)引起的(de)殘余(yu)壓(ya)入深(shen)度(du)(du)值(zhi)e。e值(zhi)越大,金(jin)屬的(de)硬度(du)(du)越低;反(fan)之則硬度(du)(du)越高。e值(zhi)以規定(ding)(ding)單位(wei)0.002mm表示,壓(ya)頭(tou)軸向(xiang)位(wei)移一個單位(wei)(0.002mm)相當于洛(luo)(luo)(luo)氏(shi)(shi)(shi)硬度(du)(du)變化一個數,洛(luo)(luo)(luo)氏(shi)(shi)(shi)硬度(du)(du)用符號HR表示。洛(luo)(luo)(luo)氏(shi)(shi)(shi)硬度(du)(du)分為HRC、HRA和(he)HRB三種(zhong)。



33. 晶粒(crystalline grain)、晶界(grain boundary)


   組成金屬(shu)材料的小晶(jing)體,稱為晶(jing)粒。晶(jing)粒與晶(jing)粒之間的分界(jie)面(mian),稱為晶(jing)界(jie)。



34. 相(phase)、相界(phase boundary)


   在金屬或合金中,凡成(cheng)分相(xiang)(xiang)同(tong)、結構(gou)相(xiang)(xiang)同(tong)并由界面(mian)互相(xiang)(xiang)隔(ge)開(kai)的均勻(yun)組成(cheng)部分,稱為相(xiang)(xiang),相(xiang)(xiang)與相(xiang)(xiang)之間的界面(mian),稱為相(xiang)(xiang)界。



35. 固(gu)溶(rong)體(solid solution)


   組成合金(jin)的(de)一(yi)種金(jin)屬元素(su)的(de)晶體中溶有另一(yi)種元素(su)的(de)原子形(xing)成的(de)固態相,稱為固溶體。固溶體一(yi)般(ban)有較高的(de)強度、良好的(de)塑性、耐蝕性以及(ji)高的(de)電阻和磁性。


   按溶(rong)(rong)(rong)質原子(zi)在(zai)晶(jing)格(ge)中的位(wei)置(zhi)不同可分為置(zhi)換(huan)固溶(rong)(rong)(rong)體和(he)間(jian)隙(xi)固溶(rong)(rong)(rong)體。溶(rong)(rong)(rong)質原子(zi)占(zhan)據溶(rong)(rong)(rong)劑晶(jing)格(ge)中的結點位(wei)置(zhi)而(er)形成(cheng)(cheng)的固溶(rong)(rong)(rong)體稱(cheng)置(zhi)換(huan)固溶(rong)(rong)(rong)體。溶(rong)(rong)(rong)質原子(zi)分布于溶(rong)(rong)(rong)劑晶(jing)格(ge)間(jian)隙(xi)而(er)形成(cheng)(cheng)的固溶(rong)(rong)(rong)體稱(cheng)間(jian)隙(xi)固溶(rong)(rong)(rong)體。


   按固(gu)(gu)溶(rong)度(du)來分(fen)類(lei):可分(fen)為有限固(gu)(gu)溶(rong)體和無(wu)限固(gu)(gu)溶(rong)體。無(wu)限固(gu)(gu)溶(rong)體只可能是置換固(gu)(gu)溶(rong)體。


   按溶(rong)質原(yuan)子與溶(rong)劑原(yuan)子的相(xiang)對分(fen)(fen)布來分(fen)(fen),可分(fen)(fen)為無序(xu)固(gu)溶(rong)體(ti)(ti)和有(you)序(xu)固(gu)溶(rong)體(ti)(ti)。



36. 金屬化(hua)合物(metal compounds)


   合(he)金(jin)中不同(tong)元素的原子相互作用形成的、晶格類型和性(xing)能都完全不同(tong)于(yu)其(qi)組成元素的,具(ju)有(you)金(jin)屬(shu)特性(xing)的固態相,稱為金(jin)屬(shu)化合(he)物。金(jin)屬(shu)化合(he)物多數具(ju)有(you)熔點高(gao)、硬而脆的特點,是合(he)金(jin)中很重要的強化相。



37. 奧氏體(austenite,A)


   奧(ao)氏體(A),是碳在(zai)γ-Fe中的(de)固溶體,溶碳能力較大(da),在(zai)723℃為0.8%,在(zai)1147℃時達到最大(da)值(zhi)2.06%,它是碳鋼(gang)在(zai)高溫(wen)時的(de)組織。


   奧氏體是一(yi)種塑性很(hen)好、強度較低的固溶(rong)體、具有一(yi)定韌性,不具有鐵磁性。



33. 鐵素體(ferrite,F或FN)


   鐵素(su)體(F)是(shi)碳在(zai)α-Fe中的固溶體,其(qi)溶碳能力較(jiao)差,室溫下僅溶碳0.006%,在(zai)723℃時達到最大值0.02%,所以(yi)其(qi)強度、硬度較(jiao)低(di),塑性及韌(ren)性很高,它是(shi)碳鋼在(zai)常溫時的主體相。



39. 滲碳體((Fe3C)


   滲碳體(Fe3C)是鐵和碳的化合物,含碳量為6.69%,性能硬而脆,幾乎沒有塑性,它是鋼中的強化相。



40. 珠(zhu)光(guang)體(ti)(pearlie,P)


   珠光(guang)體(ti)(P)是(shi)鐵素(su)體(ti)和(he)滲碳(tan)體(ti)相間(jian)排列的片狀層組織,是(shi)一種機械混合(he)物(wu),因(yin)此,其(qi)力(li)學性能介于(yu)鐵素(su)體(ti)和(he)滲碳(tan)體(ti)之間(jian),綜合(he)力(li)學性能較好。



41. 臨(lin)界點(critical point)


   鋼加(jia)熱(re)(re)和冷(leng)(leng)卻時(shi)(shi)發(fa)生相(xiang)轉(zhuan)變(bian)的(de)(de)溫(wen)度(du)叫臨(lin)(lin)界(jie)(jie)點(dian)或(huo)臨(lin)(lin)界(jie)(jie)溫(wen)度(du),在實(shi)際(ji)加(jia)熱(re)(re)和冷(leng)(leng)卻時(shi)(shi),鋼的(de)(de)相(xiang)變(bian)與在極(ji)端緩慢加(jia)熱(re)(re)(或(huo)冷(leng)(leng)卻)的(de)(de)平(ping)衡狀(zhuang)態不一(yi)樣(yang),往往是(shi)在一(yi)定(ding)的(de)(de)過熱(re)(re)或(huo)者(zhe)過冷(leng)(leng)的(de)(de)情況下(xia)進行的(de)(de)。這樣(yang)就使得(de)實(shi)際(ji)加(jia)熱(re)(re)或(huo)冷(leng)(leng)卻時(shi)(shi)的(de)(de)臨(lin)(lin)界(jie)(jie)點(dian)不在同一(yi)溫(wen)度(du)上。臨(lin)(lin)界(jie)(jie)點(dian)用A表示;加(jia)熱(re)(re)時(shi)(shi)的(de)(de)臨(lin)(lin)界(jie)(jie)點(dian)在臨(lin)(lin)界(jie)(jie)點(dian)A右下(xia)標字母c;冷(leng)(leng)卻時(shi)(shi)的(de)(de)臨(lin)(lin)界(jie)(jie)點(dian)在臨(lin)(lin)界(jie)(jie)點(dian)A右下(xia)標字母r。對鋼來說,常見的(de)(de)平(ping)衡狀(zhuang)態和加(jia)熱(re)(re)時(shi)(shi)的(de)(de)臨(lin)(lin)界(jie)(jie)點(dian)有以(yi)下(xia)幾個。


   A1-在平衡狀態下,奧氏體、鐵素體、滲碳體共存的溫度,也就是下臨界點。


   A3-亞共析鋼在平衡狀態下,奧氏體和鐵素體共存的最高溫度,也就是亞共析鋼的上臨界點。


   Acm-過共析鋼在平衡狀態下,奧氏體和滲碳體共存的最高溫度,也就是過共析鋼的上臨界點。


   Ac1-鋼加熱時,所有珠光體都轉變為奧氏體的溫度。


   Ac3-亞共析鋼加熱時,所有鐵素體都轉變為奧氏體的溫度。


   Accm-過共析鋼加熱時,所有滲碳體都溶入奧氏體的溫度。


   Ar1-鋼高溫奧氏體化后冷卻時,奧氏體轉變為珠光體的溫度。


   Ar3-亞共析鋼高溫奧氏體化后冷卻時,鐵素體開始析出的溫度。


   Arcm-過共析鋼高溫完全奧氏體化后冷卻時,滲碳體開始析出的溫度。


   Ms-鋼高溫奧氏體化后,在大于臨界冷卻速度冷卻時,其中奧氏體開始轉變為馬氏體的溫度。


   M2-奧氏體轉變為馬氏體的終了溫度。


   Ac1、Ac3、Accm隨加熱速度而定,加熱速度越快,其值越高。而Ar1、Ar3、和Arcm則隨冷卻速度的加快而降低,當冷卻速度超過一定值(臨界冷卻速度)時,將完全消失,一般Ac1>A1>Ar1、Ac3>A3>Ar3、Accm>Acm>Arcm 。對碳鋼來說,這些臨界點在鐵碳平衡圖上可查到。



42. 熱處理(heat treatment &thermal treatment)


   熱(re)處(chu)理就是將金屬成材或零件加熱(re)到(dao)低于熔點的(de)(de)一(yi)定溫度(du),并將此溫度(du)保(bao)持(chi)一(yi)段時(shi)間(jian),然后冷卻(que)(que)至(zhi)一(yi)定溫度(du)的(de)(de)工藝(yi)過(guo)程。熱(re)處(chu)理過(guo)程一(yi)般都(dou)要經過(guo)加熱(re)→保(bao)溫→冷卻(que)(que)三個階段。


   熱處(chu)理(li)和(he)其他(ta)加工(gong)處(chu)理(li)不同,它不改(gai)變(bian)金屬成材或(huo)零件的(de)形狀和(he)大小,而(er)是通過(guo)改(gai)變(bian)金屬的(de)內(nei)部(bu)組織(zhi)來改(gai)善金屬的(de)性(xing)能,提高(gao)材料(liao)的(de)使用(yong)價值(zhi),滿足各種使用(yong)要(yao)求,并提高(gao)質量、節省材料(liao)及延長使用(yong)壽命。鋼的(de)熱處(chu)理(li)工(gong)藝包括退(tui)火、正火、淬(cui)火、回火和(he)表面熱處(chu)理(li)等方(fang)法。



43. 退火(annealing)


   常用(yong)(yong)的退(tui)火又可分(fen)為(wei)完全退(tui)火、再結(jie)晶退(tui)火和消(xiao)除應力退(tui)火。完全退(tui)火是將鐵碳合(he)金完全奧(ao)氏體化(加熱(re)到(dao)(dao)Aa以(yi)上20~30℃)然后(hou)緩慢(man)冷卻,以(yi)獲得(de)接近平(ping)衡組織的工藝(yi)過程。完全退(tui)火適(shi)用(yong)(yong)于(yu)處理亞共析鋼(gang)(gang)、中(zhong)合(he)金鋼(gang)(gang),目(mu)的是改善(shan)鋼(gang)(gang)鑄(zhu)件或熱(re)軋型材的力學(xue)性能(neng)。由(you)于(yu)加熱(re)溫度超過上臨界點(dian),使組織完全重結(jie)晶,可達到(dao)(dao)細化晶粒、均勻組織、降低硬(ying)度、充分(fen)消(xiao)除內(nei)應力等目(mu)的。


   再(zai)結晶(jing)退(tui)火(huo)(huo)是將變形后的(de)(de)金屬加(jia)熱到再(zai)結晶(jing)溫度(du)以上(6600℃~Ae3),保持適當時(shi)間(jian),使被(bei)冷加(jia)工拉長了(le)的(de)(de)和破碎了(le)的(de)(de)晶(jing)粒重(zhong)新(xin)成(cheng)核和長大成(cheng)正常晶(jing)粒,成(cheng)為(wei)沒有內應力的(de)(de)新(xin)的(de)(de)穩定組織(zhi),使鋼(gang)的(de)(de)物理機(ji)械(xie)性能基(ji)本上都能得到恢復。對于連續多次冷加(jia)工的(de)(de)鋼(gang)材(cai)(cai),因隨加(jia)工道次的(de)(de)增加(jia)、硬度(du)不斷升高,塑性不斷下(xia)降,必須在兩次加(jia)工中間(jian)安排(pai)一次再(zai)結晶(jing)退(tui)火(huo)(huo)、使其軟化。以便鋼(gang)材(cai)(cai)能進一步加(jia)工。這(zhe)種退(tui)火(huo)(huo)又(you)稱為(wei)軟化退(tui)火(huo)(huo)或中間(jian)退(tui)火(huo)(huo)。


   消除(chu)應力退火是為了除(chu)去由于塑性變形(xing)加工、焊接等原(yuan)因造成的以及鑄(zhu)件內存在的殘余應力而進行的熱(re)處理工藝,消除(chu)應力退火的加熱(re)溫度(du)(du)低于鋼的再結晶溫度(du)(du)。



44. 正火(normalizing)


   將鋼加熱到Ac3或Acm以上30~50℃,保溫后在空氣中冷卻,得到珠光體型組織的熱處理工藝叫正火。正火主要用于碳鋼和低合金鋼,其目的是提高其力學性能,細化晶粒,改善組織,使晶粒細化和碳化物分布均勻化,去除材料的內應力,降低材料的硬度。


   正火(huo)與(yu)退(tui)火(huo)的(de)區別是正火(huo)的(de)冷卻速度(du)稍快,所(suo)獲得(de)的(de)組織比退(tui)火(huo)細(xi),力學性能也有所(suo)提(ti)高。



45. 淬火(quenching)


   將鋼加熱到Ac3(亞共析鋼)或Ac1(過共析鋼)以上30~50℃,保溫后以大于臨界冷卻速度的速度快速冷卻的熱處理工藝叫淬火。淬火一般是為了得到馬氏體組織,使鋼得到強化。淬火馬氏體是碳在a-Fe中的過飽和固溶體。


   淬火(huo)(huo)的(de)目的(de)是使(shi)過冷(leng)奧氏(shi)體進(jin)行(xing)馬氏(shi)體或貝氏(shi)體轉變,得到(dao)馬氏(shi)體或貝氏(shi)體組織,然后配(pei)合不(bu)同(tong)溫度的(de)回火(huo)(huo),以大幅提高鋼(gang)的(de)強度、硬度、耐(nai)磨性(xing)(xing)(xing)、疲勞(lao)強度以及韌性(xing)(xing)(xing)等,從而(er)滿足(zu)各(ge)種機(ji)械零件和工具(ju)的(de)不(bu)同(tong)使(shi)用要(yao)求(qiu)。也可以通過淬火(huo)(huo)滿足(zu)某些特種鋼(gang)材的(de)鐵磁性(xing)(xing)(xing)、耐(nai)蝕(shi)性(xing)(xing)(xing)等特殊的(de)物(wu)理(li)、化(hua)學性(xing)(xing)(xing)能。



46. 回火(tempering)


   鋼淬火后為了消除殘余應力及獲得所需要的組織和性能,將其重新加熱到Ac1以下某一溫度,保溫后進行冷卻的熱處理工藝叫回火。按回火溫度的不同,回火可分為低溫、中溫和高溫回火。



47. 調質(zhi)(quenching and high temperature tempering)


   通常將淬火加高溫回火的(de)熱處理工藝(yi)叫調質。調質后獲得回火索氏(shi)體組(zu)織,可使鋼件得到強度與韌性(xing)相配(pei)合的(de)良好(hao)的(de)綜合力(li)學(xue)性(xing)能。



48. 固溶(rong)處理(solution treatment)


   固溶處理指將合金加熱到高溫單相區然后恒溫保持,使過剩相充分溶解到固溶體中后快速冷卻,以得到過飽和固溶體的熱處理工藝。其目的是改善金屬的塑性和韌性,并為進一步進行沉淀硬化處理準備條件。適用于多種特殊鋼、高溫(wen)合金、特殊性能合金及有色金屬。尤其適用于熱處理后需要再加工的零件;消除成形工序間的冷作硬化;焊接后工件。


   對于非超低碳型的奧氏體不銹(xiu)鋼(gang),通過固溶處理可使過剩的碳被固溶在奧氏體中,從而可消除其晶間腐蝕的敏感性。一般情況下,對不銹鋼多加熱到1000~1120℃,并按1min/mm進行保溫,然后進行急冷,使得過剩的碳來不及向晶界間遷移,從而達到消除晶界貧鉻的目的。經固溶處理的奧氏體不銹鋼仍要防止在敏化溫度加熱,否則碳化鉻會重新沿晶界析出。



49. 穩定化處理(li)(stabilizing treatment & steadiness treatment)


   穩定化處(chu)理(li)是穩定組織,消除(chu)殘余應力,以(yi)(yi)使工件形狀和尺寸保(bao)持(chi)在(zai)規定范圍內的(de)任何(he)一種熱處(chu)理(li)工藝(yi)。主要(yao)運(yun)用在(zai)以(yi)(yi)下(xia)幾種情況。


     a. 為使工件(jian)在長(chang)(chang)期服(fu)役(yi)的條件(jian)下形狀(zhuang)和尺寸變化能(neng)夠保持在規定范圍內的熱處理(li)。對于預應力(li)鋼材,穩(wen)定化處理(li)的作(zuo)用是將鋼絲中的大部分(fen)殘余(yu)應力(li)消除,使絞線結構穩(wen)定,切斷(duan)時(shi)不松(song)散,彈性極限提高,在長(chang)(chang)期保持張力(li)下服(fu)役(yi)時(shi)應力(li)損失(松(song)弛)較低(di)。


     b. 含鈦(tai)(tai)或(huo)含鈮的(de)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹鋼(gang)的(de)一(yi)種提(ti)高(gao)(gao)耐(nai)晶間(jian)(jian)腐蝕能力的(de)熱處(chu)(chu)理(li)方法。在(zai)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹鋼(gang)冶煉時(shi)加(jia)入數(shu)倍于含碳(tan)量的(de)鈦(tai)(tai)或(huo)鈮元素,可在(zai)形(xing)成Cr23C6之(zhi)前(qian)優先形(xing)成鈦(tai)(tai)或(huo)鈮的(de)碳(tan)化(hua)物(wu),這些碳(tan)化(hua)物(wu)幾乎(hu)不(bu)(bu)固溶(rong)于奧(ao)氏(shi)(shi)體(ti)中(zhong)(zhong)。在(zai)焊件(jian)從高(gao)(gao)溫(wen)冷卻(que)時(shi),即使經(jing)過易析(xi)出CrCr23 C6的(de)敏化(hua)溫(wen)度區間(jian)(jian)(850~450℃)時(shi)也不(bu)(bu)會沿晶界(jie)大(da)量析(xi)出CrCr23 C66,從而大(da)大(da)提(ti)高(gao)(gao)了耐(nai)晶間(jian)(jian)腐蝕的(de)能力。為了使鋼(gang)達到最大(da)的(de)穩(wen)(wen)定度,還應做穩(wen)(wen)定化(hua)處(chu)(chu)理(li),即將構件(jian)加(jia)熱至900℃使Cr23C6充分(fen)溶(rong)解到奧(ao)氏(shi)(shi)體(ti)中(zhong)(zhong),而此時(shi)讓鈦(tai)(tai)和(he)鈮充分(fen)形(xing)成非(fei)常(chang)穩(wen)(wen)定的(de)碳(tan)化(hua)鈦(tai)(tai)和(he)碳(tan)化(hua)鈮。然后(hou)在(zai)空氣中(zhong)(zhong)冷卻(que),即使經(jing)過敏化(hua)溫(wen)度,也無Cr23C6在(zai)晶界(jie)析(xi)出。經(jing)穩(wen)(wen)定化(hua)處(chu)(chu)理(li)后(hou)的(de)奧(ao)氏(shi)(shi)體(ti)不(bu)(bu)銹鋼(gang)便大(da)大(da)降低了晶間(jian)(jian)腐蝕的(de)可能性。



50. 敏化處理(li)(sensitizing treatment)


   使金屬(通(tong)常是合金)的(de)晶(jing)間(jian)腐蝕(shi)敏感性明(ming)顯提高的(de)熱(re)處(chu)理。鋼(gang)中的(de)碳(通(tong)常含0.08%)與鉻(ge)結合,在(zai)熱(re)處(chu)理過程(cheng)中或在(zai)焊(han)接(jie)過程(cheng)中在(zai)晶(jing)界(jie)析出。形成的(de)碳化(hua)物使晶(jing)界(jie)出現貧鉻(ge),降低了(le)材料(liao)的(de)耐(nai)應力腐蝕(shi)性。一般在(zai)420~850℃范圍內停留時(shi)間(jian)過長,奧氏體不銹(xiu)鋼(gang)會由于碳化(hua)鉻(ge)的(de)析出而造成晶(jing)間(jian)貧鉻(ge),增加材料(liao)的(de)晶(jing)間(jian)腐蝕(shi)傾向,這個溫度(du)范圍即為敏化(hua)區(qu)間(jian)。


   敏(min)化(hua)處理(li)一般是(shi)指已(yi)經經過固溶(rong)處理(li)的(de)(de)(de)奧(ao)(ao)氏(shi)體(ti)不銹鋼,在500~850℃加熱,將(jiang)Cr從固溶(rong)體(ti)中以碳化(hua)鉻的(de)(de)(de)形式析(xi)出,造(zao)成奧(ao)(ao)氏(shi)體(ti)不銹鋼的(de)(de)(de)晶界(jie)腐蝕(shi)敏(min)感性,這就是(shi)敏(min)化(hua)處理(li),是(shi)用來衡量(liang)奧(ao)(ao)氏(shi)體(ti)不銹鋼晶界(jie)腐蝕(shi)傾向(xiang)的(de)(de)(de)一種檢測(ce)手段(duan)。



51. 碳當量(liang)(carbon equivalent)


   碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)是將鋼鐵中(zhong)各種合金元素(su)折(zhe)算成(cheng)碳(tan)(tan)(tan)(tan)的(de)(de)(de)含量(liang)(liang)(liang)。碳(tan)(tan)(tan)(tan)素(su)鋼中(zhong)決定強(qiang)(qiang)(qiang)度和可焊(han)(han)性的(de)(de)(de)因素(su)主要是含碳(tan)(tan)(tan)(tan)量(liang)(liang)(liang)。合金鋼(主要是低(di)合金鋼)除碳(tan)(tan)(tan)(tan)以(yi)外各種合金元素(su)對鋼材(cai)的(de)(de)(de)強(qiang)(qiang)(qiang)度與可焊(han)(han)性也起著(zhu)重(zhong)要作用(yong)。為便于表達這些材(cai)料(liao)的(de)(de)(de)強(qiang)(qiang)(qiang)度性能和焊(han)(han)接性能,通過大量(liang)(liang)(liang)試驗數(shu)據的(de)(de)(de)統(tong)計,簡單地以(yi)碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)來表示。有(you)許(xu)多(duo)碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)指標(biao),如拉(la)伸強(qiang)(qiang)(qiang)度碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)、屈服強(qiang)(qiang)(qiang)度碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)、焊(han)(han)接碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang),還有(you)冷(leng)(leng)裂敏(min)感性指標(biao)(實質上也是碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang))。通過對鋼的(de)(de)(de)碳(tan)(tan)(tan)(tan)當量(liang)(liang)(liang)和冷(leng)(leng)裂敏(min)感指數(shu)的(de)(de)(de)估算,可以(yi)初步(bu)衡量(liang)(liang)(liang)低(di)合金高強(qiang)(qiang)(qiang)度鋼冷(leng)(leng)裂敏(min)感性的(de)(de)(de)高低(di),這對焊(han)(han)接工(gong)藝條件(jian)如預熱(re)、焊(han)(han)后熱(re)處理、線(xian)能量(liang)(liang)(liang)等的(de)(de)(de)確定具有(you)重(zhong)要的(de)(de)(de)指導作用(yong)。


   國際焊(han)接學會推薦的碳(tan)當量公(gong)式CE(IIW):


     CE(IIW)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15  (%)


       式中的元(yuan)素符號均(jun)表示該元(yuan)素的質(zhi)量分數。該式主要(yao)適(shi)用(yong)于(yu)中、高強(qiang)度的非調質(zhi)低合金(jin)高強(qiang)度鋼(Rm=500~900MPa。當板厚(hou)小于(yu)20mm,CE(IIW)<0.40%時,鋼材(cai)淬硬傾向不大(da),焊接(jie)性良好,不需(xu)預熱;CE(IIW)=0.40%~0.60%%,特別當大(da)于(yu)0.5%時,鋼材(cai)易于(yu)淬硬,焊接(jie)前需(xu)預熱。
