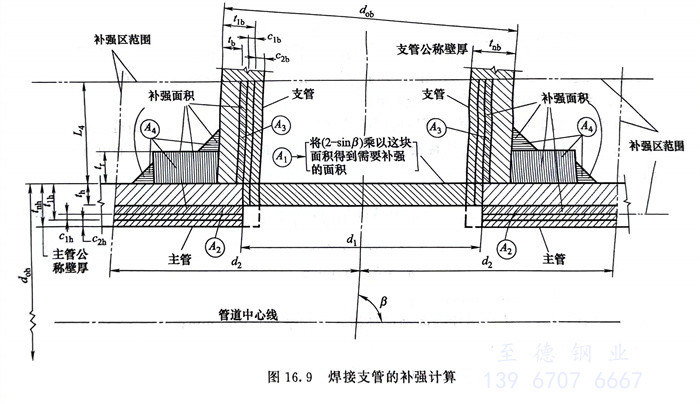

焊接(jie)支管的(de)補強(qiang)計算在GB50316、SH 3059、GB／T 20801、ASME B31.1、ASME B31.3等(deng)規范中均有介紹。焊接(jie)支管的(de)補強(qiang)計算如圖16.9所示。

  支(zhi)管(guan)(guan)軸線(xian)與(yu)(yu)主(zhu)管(guan)(guan)軸線(xian)斜交的(de)結構形式(shi)，圖中支(zhi)管(guan)(guan)軸線(xian)與(yu)(yu)主(zhu)管(guan)(guan)軸線(xian)的(de)夾角β應(ying)介于45°～90°之(zhi)間。主(zhu)管(guan)(guan)為焊接管(guan)(guan)時，焊縫(feng)應(ying)位于主(zhu)管(guan)(guan)的(de)斜下方。

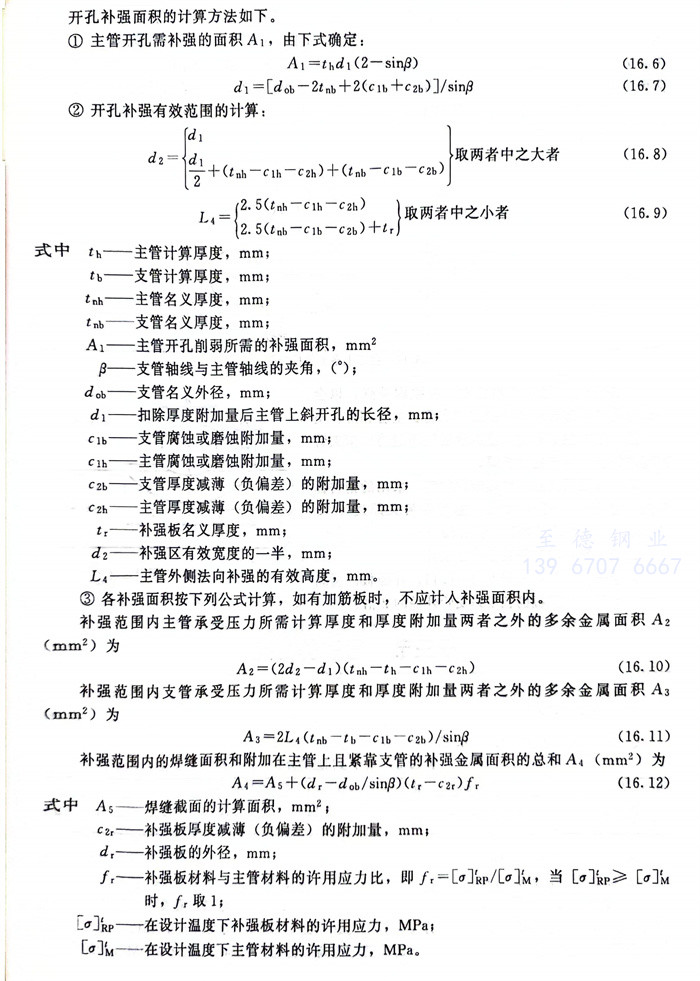

 開孔(kong)補強面積的計算方法(fa)如下：

   補強面積計算(suan)結果應符合下(xia)式規定：  A₂+A₃+A₄ ≥ A₁   (16.13)

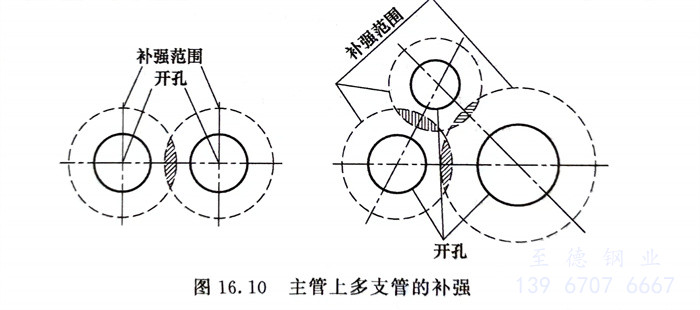

  主管上(shang)多支(zhi)管的(de)補(bu)(bu)(bu)強(qiang)(qiang)，應(ying)(ying)符合(he)(he)下列(lie)規定(ding)：當主管上(shang)任意兩(liang)(liang)個或(huo)兩(liang)(liang)個以上(shang)相(xiang)鄰(lin)開(kai)(kai)孔(kong)(kong)的(de)中心(xin)距(ju)小于(yu)相(xiang)鄰(lin)兩(liang)(liang)孔(kong)(kong)平均直徑的(de)2倍(bei)，其補(bu)(bu)(bu)強(qiang)(qiang)范(fan)圍重疊時(shi)，如圖16.10所示，這兩(liang)(liang)個或(huo)兩(liang)(liang)個以上(shang)的(de)開(kai)(kai)孔(kong)(kong)必須按前(qian)面(mian)的(de)敘述進行(xing)(xing)補(bu)(bu)(bu)強(qiang)(qiang)計(ji)算，并采(cai)用(yong)聯合(he)(he)補(bu)(bu)(bu)強(qiang)(qiang)方(fang)式進行(xing)(xing)補(bu)(bu)(bu)強(qiang)(qiang)。采(cai)用(yong)聯合(he)(he)補(bu)(bu)(bu)強(qiang)(qiang)時(shi)，總補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)不應(ying)(ying)小于(yu)各(ge)孔(kong)(kong)單(dan)獨(du)補(bu)(bu)(bu)強(qiang)(qiang)所需(xu)補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)之和，置于(yu)兩(liang)(liang)相(xiang)鄰(lin)孔(kong)(kong)之間的(de)補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)至少應(ying)(ying)等(deng)于(yu)各(ge)孔(kong)(kong)所需(xu)補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)之和的(de)50％，且(qie)此兩(liang)(liang)相(xiang)鄰(lin)孔(kong)(kong)中心(xin)距(ju)至少應(ying)(ying)等(deng)于(yu)兩(liang)(liang)開(kai)(kai)孔(kong)(kong)平均直徑的(de)1.5倍(bei)。在計(ji)算補(bu)(bu)(bu)強(qiang)(qiang)面(mian)積(ji)時(shi)，任何部分截面(mian)不得重復(fu)計(ji)入。

  管(guan)(guan)道開(kai)孔補(bu)(bu)強的兩種方法：補(bu)(bu)強圈(quan)補(bu)(bu)強，以(yi)全熔(rong)透焊(han)縫將內部或外部補(bu)(bu)強圈(quan)與(yu)支(zhi)管(guan)(guan)、主管(guan)(guan)相焊(han)；整(zheng)體補(bu)(bu)強，增(zeng)加主管(guan)(guan)厚度，或以(yi)全熔(rong)透焊(han)縫將厚壁支(zhi)管(guan)(guan)或整(zheng)體補(bu)(bu)強鍛件(jian)與(yu)主管(guan)(guan)相焊(han)。

  采(cai)用補強(qiang)(qiang)圈補強(qiang)(qiang)時應(ying)遵守的規定(ding)：采(cai)用的鋼材標準(zhun)抗拉強(qiang)(qiang)度(du)Rm≤540MPa；主管壁名義厚度(du)δn≤38mm；補強(qiang)(qiang)圈厚度(du)應(ying)不(bu)大于(yu)1.58δn。

工程應用(yong)：某管(guan)子支管(guan)補強(qiang)設計(ji)

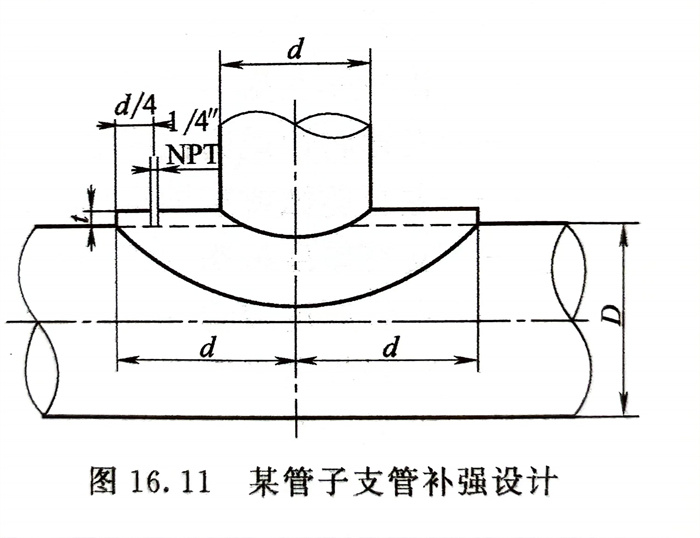

  某管子支(zhi)管補強設計見圖(tu)16.11，補強板(ban)的材料與主管相同。補強板(ban)的長度是支(zhi)管外徑的2倍。
