108Cr14Mo4V 不銹鋼是一種高碳高鉻馬氏體不銹鋼，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一、化學成分

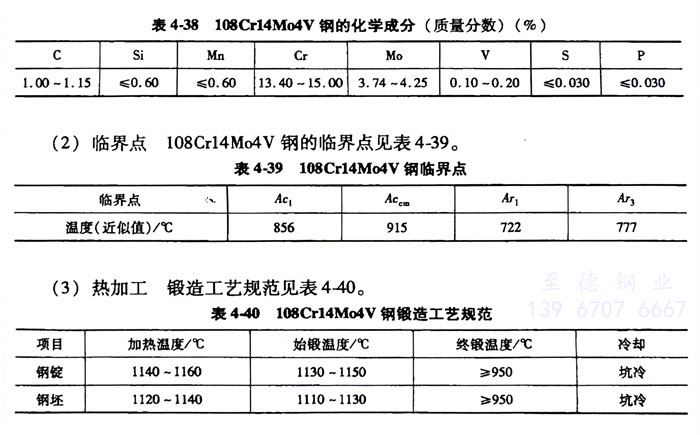

   108Cr14Mo4V 不銹(xiu)鋼的化學成分見表4-38。

二、臨(lin)界點

   108Cr14Mo4V 不(bu)銹鋼的臨界點見表4-39。

三、熱加(jia)工

   108Cr14Mo4V 不銹(xiu)鋼鍛造工藝規范見表4-40。

四、預(yu)備(bei)熱(re)處(chu)理(li)

   退火(huo)：加熱溫度(du)為880～1000℃，保溫4～6h；爐冷至(zhi)600℃保溫2～5h，出(chu)爐空冷，硬度(du)為197～241HBW。

五、淬火(huo)及回火(huo)

   108Cr14Mo4V 不(bu)銹(xiu)鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

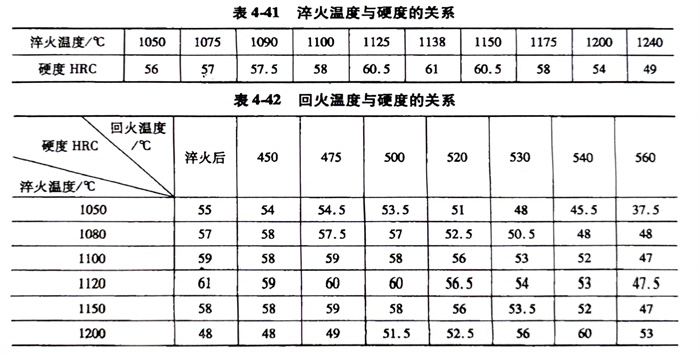

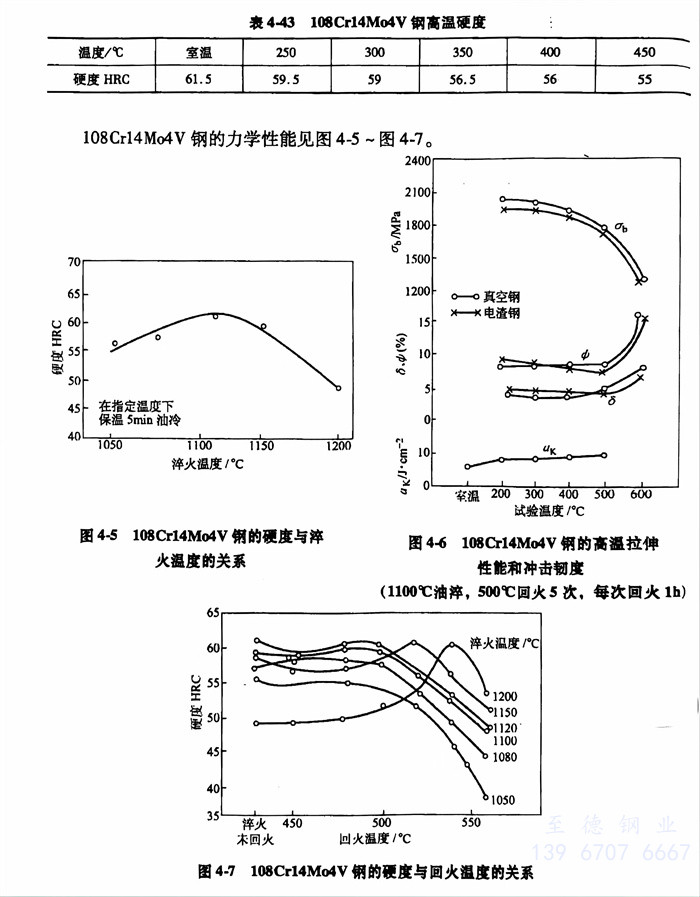

   淬火(huo)溫度、回火(huo)溫度與硬(ying)度的(de)關系分別見表(biao)4-41、表(biao)4-42。108Cr14Mo4V 不銹鋼高溫硬(ying)度見表(biao)4-43。
