108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬氏體不銹鋼，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不(bu)銹鋼中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一(yi)、化學(xue)成分

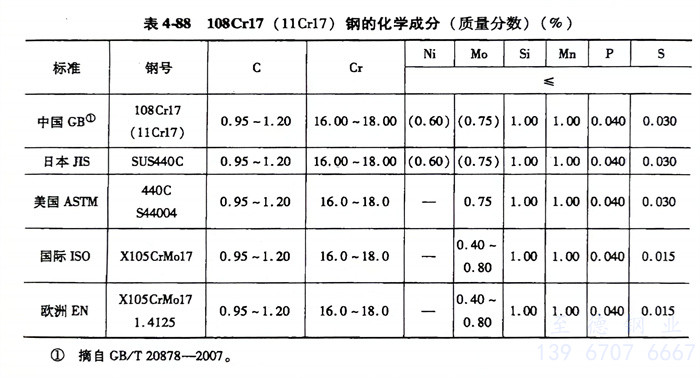

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼(gang)的化學成分見表4-88。

二、熱加工

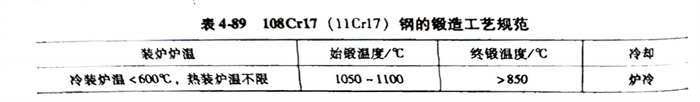

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝規范見表(biao)4-89。

   應(ying)特別(bie)注意鋼的熱(re)加工工藝，最好(hao)采用(yong)冷裝(zhuang)加熱(re)（＜600℃），加熱(re)速度不宜太快(kuai)，尤其是在700℃以下時，同時應(ying)該控制較高(gao)的停鍛、軋溫度，并嚴格注意緩冷條件。

三、預(yu)備(bei)熱處理(li)

  預(yu)備熱處(chu)理的(de)過(guo)程如下：

    1. 軟化退(tui)火：加熱(re)溫度(du)為800～840℃，爐(lu)冷到500℃以(yi)下出(chu)爐(lu)空冷，退(tui)火組(zu)織為珠光體，硬度(du)≤269HBW。

    2. 完全退火(huo)：加熱溫(wen)度為840～920℃，爐(lu)冷，硬度≤269HBW。

四(si)、淬(cui)火及回(hui)火

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼(gang)淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
