12Cr12（1Cr12）不銹鋼是馬氏體不銹耐熱鋼，該鋼在一定溫度下能承受高應力；在淡水、蒸汽條件下耐腐蝕，是制造汽輪機葉片及高應力部件的良好用鋼。

一、化學成(cheng)分

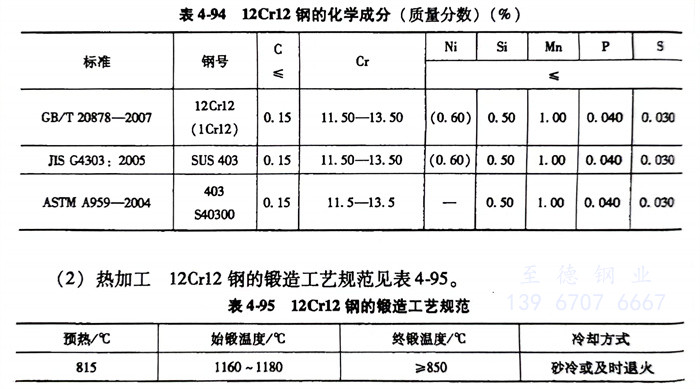

   12Cr12（1Cr12）SUS403、S40300不銹(xiu)鋼的化學成分見表(biao)4-94。

二、熱(re)加工

   12Cr12（1Cr12）SUS403、S40300不銹鋼(gang)的(de)鍛造工藝(yi)規范見表4-95。

三、預備熱處理

  預備(bei)熱(re)處(chu)理的過程如下(xia)：

    1. 軟化退(tui)火：750～800℃爐(lu)冷(leng)。

    2. 完(wan)全退火：860～900℃爐冷或(huo)爐冷至750℃出(chu)爐空冷，硬度≤200HBW。

四、淬火及回火

   12Cr12（1Cr12）SUS403、S40300不銹鋼淬(cui)火溫度(du)為950～1000℃，油冷(leng)(leng)或水冷(leng)(leng)；回火溫度(du)為700～750℃空(kong)冷(leng)(leng)，硬度(du)≥170HBW。

五、力(li)學性能

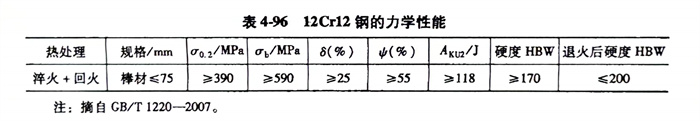

   12Cr12（1Cr12）SUS403、S40300不銹鋼的力學性能見表4-96。
