12Cr12Mo（1Cr12Mo）不銹鋼是馬氏體不銹耐熱(re)鋼，在12Cr12鋼的基礎上加入鉬，比12Cr12鋼耐蝕性好。該鋼在一定溫度下能承受高應力，在淡水蒸汽條件下可耐腐蝕，可制作汽輪機葉片。

一、化學成分(fen)

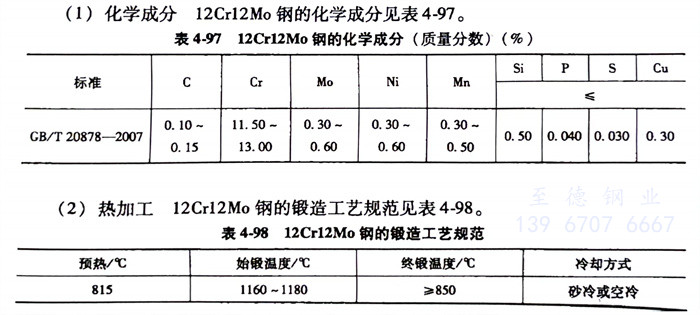

   12Cr12Mo（1Cr12Mo）不銹鋼的化學成分見表4-97。

二(er)、熱加工

   12Cr12Mo（1Cr12Mo）不銹鋼的鍛造工藝規范見表4-98。

三(san)、預(yu)備熱處理

  12Cr12Mo（1Cr12Mo）不(bu)銹鋼預備熱處理的過程如下：

    1. 軟(ruan)化退(tui)火(huo)：750～800℃，爐冷。

    2. 完全退火：860～900℃，爐(lu)(lu)冷或爐(lu)(lu)冷至750℃出爐(lu)(lu)空(kong)冷，硬度≤255HBW。

四、淬火及回火

   12Cr12Mo（1Cr12Mo）不(bu)銹(xiu)鋼淬火溫度為950～1000℃，油冷；回火溫度為700～750℃，空冷（根據零件需要選擇回火溫度）。

五、力(li)學性能

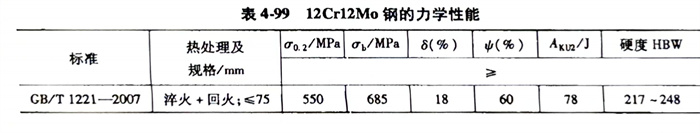

   12Cr12Mo（1Cr12Mo）不(bu)銹鋼的力學性能見表4-99。
