14Cr11MoV（1Cr11MoV）不銹(xiu)鋼是鉻鉬釩馬氏體不銹耐(nai)熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化學(xue)成分

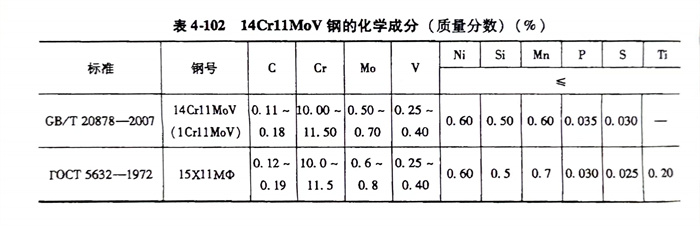

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)的化學成分見表4-102。

二、熱加工

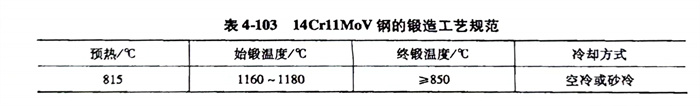

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼的鍛造工藝(yi)規范見表(biao)4-103。

三(san)、預備熱處理

  預備熱(re)處(chu)理的過程如下：

    1. 軟化(hua)退火：750～800℃；爐(lu)冷。

    2. 完全退(tui)火(huo)：860～900℃；爐冷，退(tui)火(huo)后(hou)硬(ying)度(du)≤200HBW。

四(si)、淬火及回火

   14Cr11MoV（1Cr11MoV）不銹鋼淬火(huo)(huo)溫(wen)度(du)1030～1100℃，油冷；回火(huo)(huo)溫(wen)度(du)720～740℃，空冷（根據零(ling)件(jian)需(xu)要選擇回火(huo)(huo)溫(wen)度(du)）。

五、力學性能

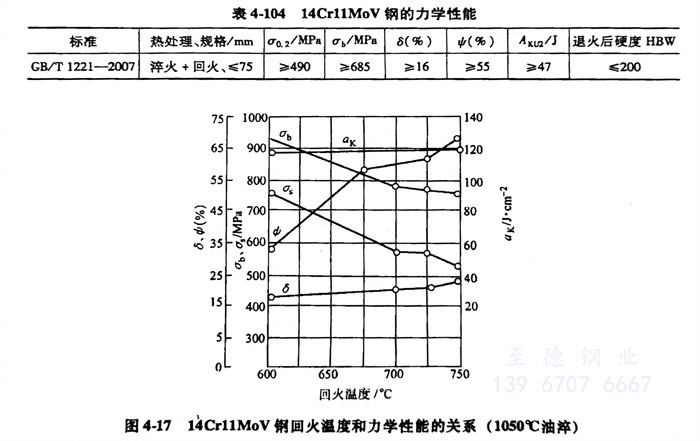

   14Cr11MoV（1Cr11MoV）不銹鋼的(de)力學(xue)性能(neng)見(jian)表4-104，14Cr11MoV鋼回(hui)火溫(wen)度和力學(xue)性能(neng)的(de)關系見(jian)圖4-17。

六、焊接(jie)性

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
