13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼(gang)是含鉻、鎳、鎢、鉬、釩的馬氏體不銹耐(nai)熱鋼。該鋼具有良好的抗氧化性能和較好的韌性，在淡水和濕空氣中有較好的耐蝕性，可用于制作汽輪機葉片等。

一、化學成(cheng)分

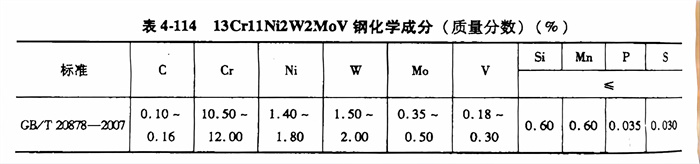

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的化學成分見表4-114。

二、熱加工

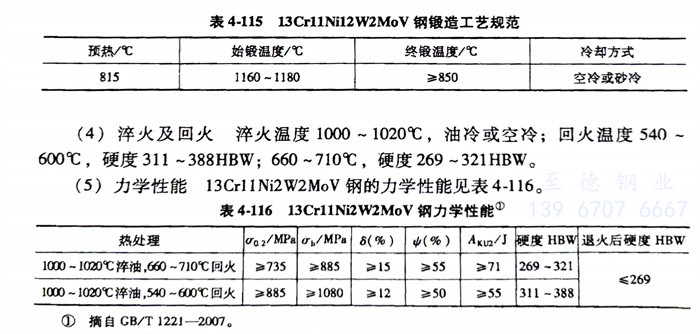

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不(bu)銹鋼的(de)鍛造工藝規范見表4-115。

三(san)、預備熱處理

  預備熱處(chu)理(li)的(de)過程如下(xia)：

    1. 正火溫度1000～1020℃，空冷。

    2. 退火溫度：780～850℃，緩(huan)冷，硬度≤269HBW。

四、淬火及回火

   淬(cui)火溫度(du)1000～1020℃，油冷(leng)或空冷(leng)；回火溫度(du)540～600℃，硬(ying)度(du)311～388HBW；660～710℃，硬(ying)度(du)269～321HBW。

五、力學性能

   13Crl1Ni2W2MoV（1Cr11Ni2W2MoV）不銹鋼的力學性能見表(biao)4-116。
