13Cr14Ni3W2VB 不銹鋼是含有鉻、鎳、鎢、釩、硼的馬氏體不(bu)銹耐熱鋼。該鋼抗氧化性能良好，又具有一定的耐蝕性，可用于制造既要求耐酸腐蝕又要求耐熱的機械零件。
一、化學成分

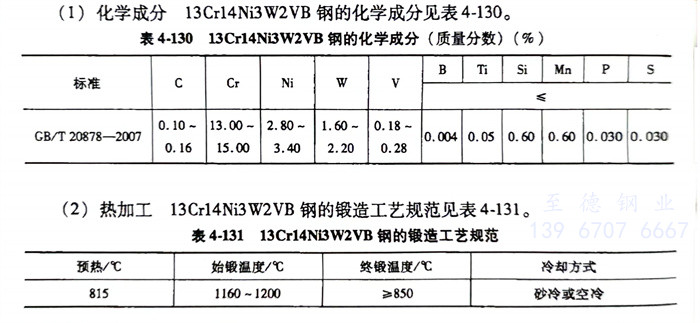

13Cr14Ni3W2VB 不銹鋼(gang)的化學成分見(jian)表4-130。
二、熱加工
13Cr14Ni3W2VB 不(bu)銹鋼的鍛造工(gong)藝規范見表4-131。
三(san)、預備熱(re)處理(li)
預備熱處(chu)理的過程(cheng)如下(xia)：
1. 軟化退火：750～800℃，爐(lu)冷。
2. 完全(quan)退火：860～900℃，爐冷。
四、淬火(huo)及(ji)回火(huo)
13Cr14Ni3W2VB 不銹(xiu)鋼淬火溫度為1020～1080℃，油冷。回火溫度為200～600℃（根據零件需要選擇回火溫度）。
