一、焊前準備(bei)
馬氏體不銹(xiu)鋼管(guan)焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬氏體不銹鋼(gang)管(guan)焊接方法與(yu)焊接工藝參數
馬氏體型不銹鋼管焊(han)(han)接方(fang)法(fa)有(you)焊(han)(han)條電弧焊(han)(han)、氣體保(bao)護焊(han)(han)和埋弧焊(han)(han)等。
1. 焊(han)條電弧(hu)焊(han)
它是馬氏體不銹鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材料(liao)

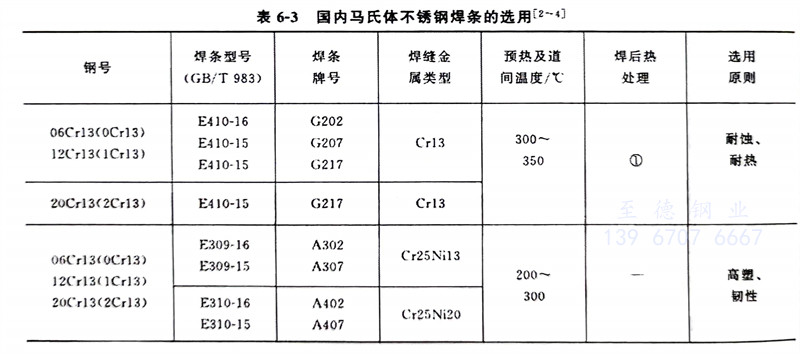

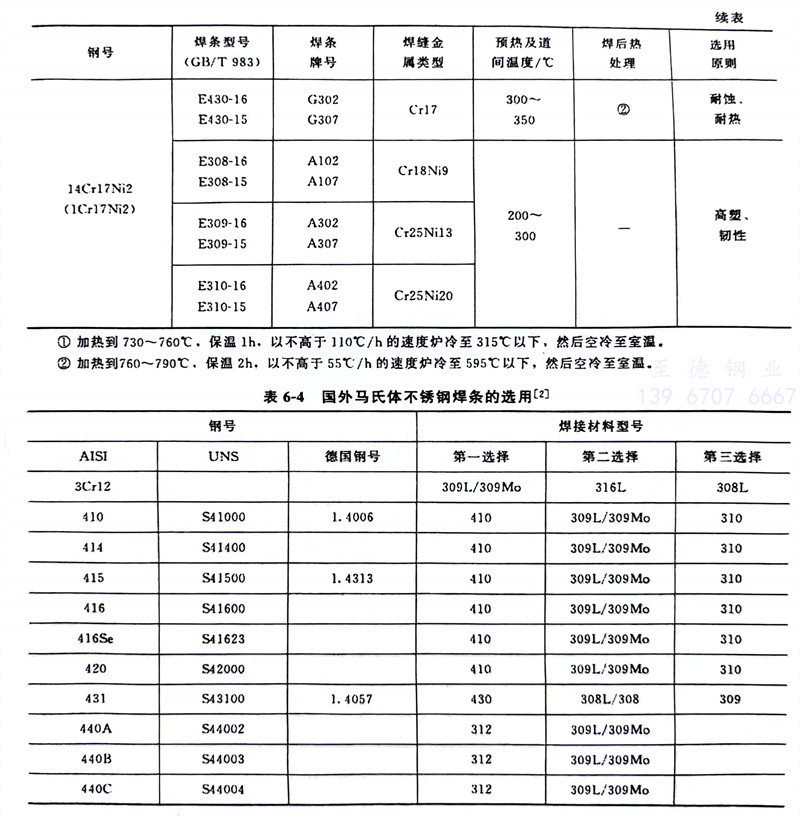

焊接(jie)材(cai)(cai)料一般采用(yong)與(yu)母材(cai)(cai)同材(cai)(cai)質的低氫型(xing)焊條(tiao)。如焊后不(bu)(bu)能(neng)熱處理，則可選用(yong)抗裂性(xing)能(neng)好的奧氏(shi)體(ti)鋼(gang)類型(xing)焊條(tiao)。此時相當于異種鋼(gang)焊接(jie)，可運用(yong)舍夫勒（Schaeffler）組(zu)織圖、德龍（Delong）組(zu)織圖，合理選擇焊條(tiao)，并嚴格控(kong)制母材(cai)(cai)對焊縫的稀釋。國(guo)內馬(ma)氏(shi)體(ti)不(bu)(bu)銹鋼(gang)焊接(jie)用(yong)焊條(tiao)見表(biao)(biao)6-3，國(guo)外(wai)馬(ma)氏(shi)體(ti)不(bu)(bu)銹鋼(gang)焊條(tiao)的選用(yong)見表(biao)(biao)6-4。
b. 焊接參數(shu)

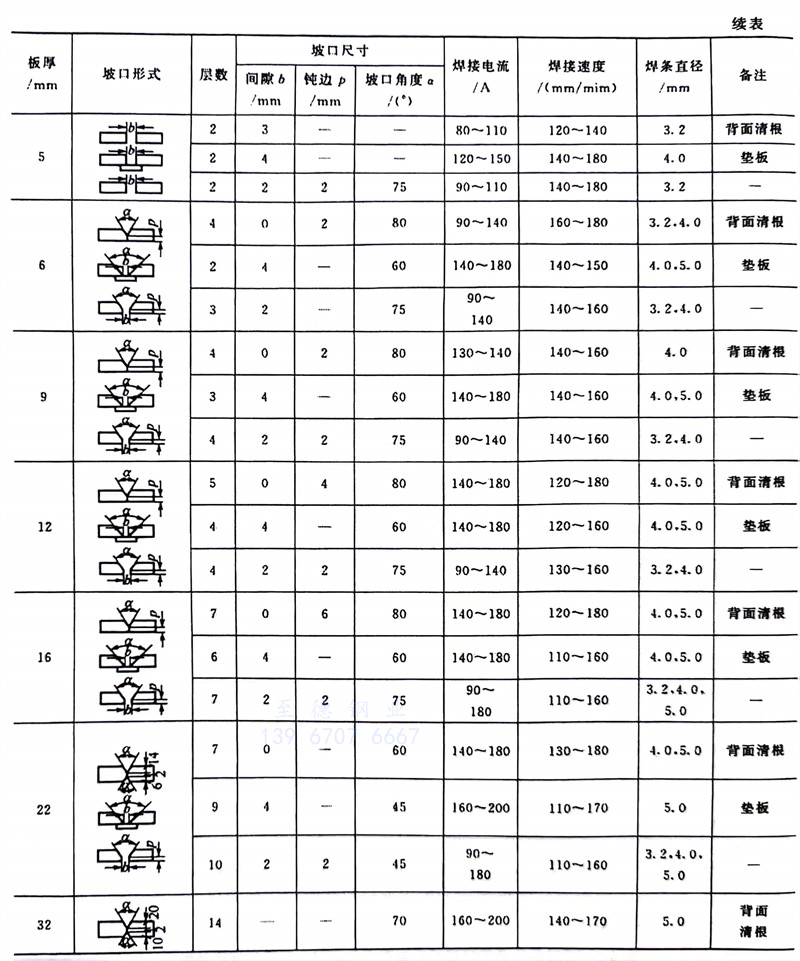

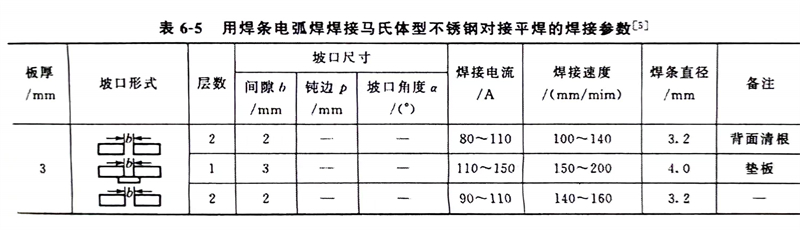

焊接(jie)(jie)(jie)時應選(xuan)用較大(da)的焊接(jie)(jie)(jie)電流，以增大(da)熱(re)輸入(ru)量，讓接(jie)(jie)(jie)頭緩慢冷卻。防(fang)止焊后(hou)接(jie)(jie)(jie)頭產生粗大(da)硬脆的馬氏(shi)體和應力(li)集中(zhong)而導致接(jie)(jie)(jie)頭產生冷裂紋。焊條電弧焊焊接(jie)(jie)(jie)馬氏(shi)體型(xing)不銹鋼的焊接(jie)(jie)(jie)參數見表(biao)6-5。
2. 氣體保護(hu)焊
a. 非熔化極氬(ya)弧焊(han)（TIG）

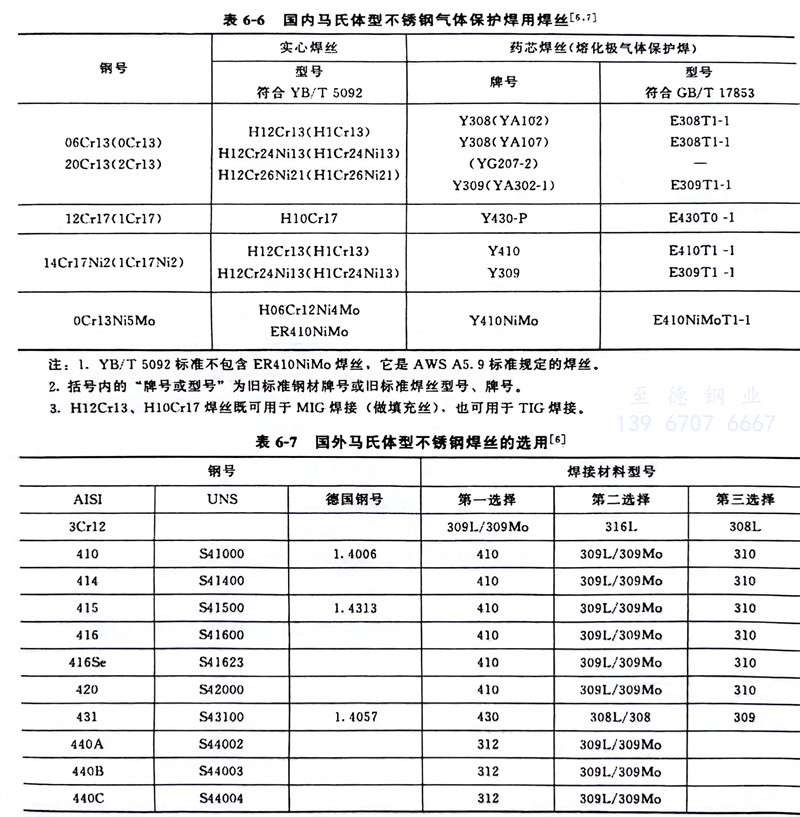

該焊(han)(han)接(jie)(jie)方法(fa)焊(han)(han)接(jie)(jie)質(zhi)量較好，常(chang)用(yong)于(yu)(yu)薄板焊(han)(han)接(jie)(jie)或多(duo)層焊(han)(han)打底(di)焊(han)(han)。電極(ji)極(ji)性采用(yong)直流正接(jie)(jie)。由于(yu)(yu)裂紋傾(qing)向小，薄板焊(han)(han)前可不(bu)預熱，厚板焊(han)(han)前需預熱到120～200℃。一般選用(yong)與母(mu)(mu)材成分和(he)組(zu)織相近的焊(han)(han)絲，以保證(zheng)與母(mu)(mu)材匹(pi)配。國(guo)(guo)內(nei)馬氏體(ti)(ti)型(xing)不(bu)銹鋼(gang)焊(han)(han)絲選用(yong)見(jian)(jian)表(biao)6-6，國(guo)(guo)外常(chang)見(jian)(jian)馬氏體(ti)(ti)型(xing)不(bu)銹鋼(gang)焊(han)(han)絲選用(yong)見(jian)(jian)表(biao)6-7。
b. 二(er)氧化碳氣體保護(hu)焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

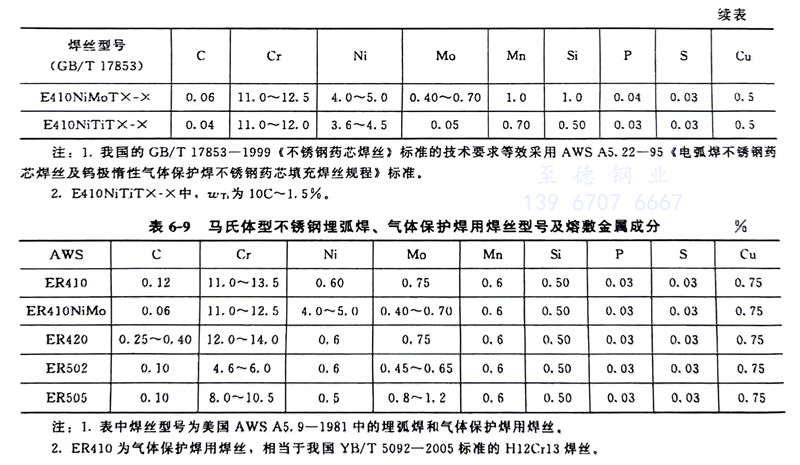

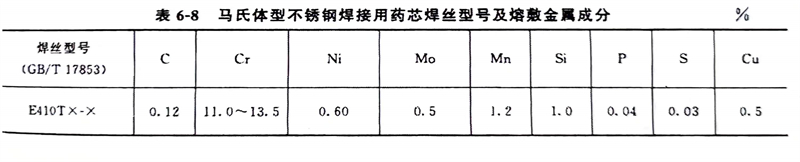

馬氏體(ti)型(xing)不(bu)銹鋼焊(han)(han)接用藥(yao)芯焊(han)(han)絲型(xing)號及熔敷(fu)(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分(fen)見表(biao)6-8。馬氏體(ti)型(xing)不(bu)銹鋼埋弧(hu)焊(han)(han)、氣體(ti)保護焊(han)(han)用焊(han)(han)絲型(xing)號及熔敷(fu)(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分(fen)見表(biao)6-9，其(qi)焊(han)(han)縫熔敷(fu)(fu)金(jin)(jin)屬(shu)(shu)成(cheng)分(fen)與藥(yao)芯焊(han)(han)絲熔敷(fu)(fu)金(jin)(jin)屬(shu)(shu)相比較(jiao)，除了Si、Cu、Mn含量有些區別外，其(qi)他合(he)金(jin)(jin)元(yuan)素含量基本一(yi)致。
三(san)、埋弧焊

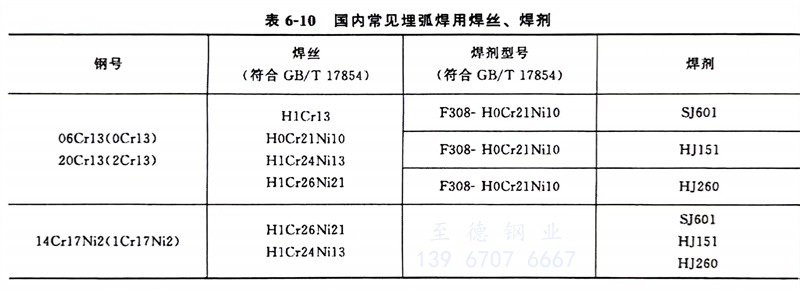

埋弧焊(han)焊(han)接(jie)材料可選(xuan)用同質或異質焊(han)縫的(de)焊(han)接(jie)材料（和焊(han)條電焊(han)選(xuan)用焊(han)條的(de)原(yuan)則相(xiang)同）。焊(han)劑采用堿(jian)性焊(han)劑，如SJ601 和HJ151。國內常(chang)見埋弧焊(han)用焊(han)絲、焊(han)劑見表6-10。
