Cr18型雙相不銹鋼發展概況。我國Cr18型雙相不(bu)銹(xiu)鋼的牌號有022Cr19Ni5Mo3Si2N和14Cr18Ni11Si4AlTi （1Cr18Ni11Si4AlTi）兩種。Cr18型雙相不銹鋼最早由瑞典在20世紀60年代初期開發成功，其牌號為3RE60。Cr18型的雙相不銹鋼是目前合金元素含量最低的雙相不銹鋼，是可焊性良好的耐應力腐蝕鋼種，它在氯化物介質中的耐孔蝕性能同317L不銹鋼相當，耐中性氯化物應力腐蝕性能顯著優于普通18-8型奧氏體不銹鋼，用于承受較低應力（≤00.2）和較低濃度氯化物條件下的設備和部件，尤其耐以孔蝕為起源的應力腐蝕效果顯著，它有較好的強度-韌性綜合性能、冷熱加工工藝性能及焊接性能，適用作結構材料。

   022Cr18Ni5Mo3Si2N 雙相不銹鋼簡介。022Cr18Ni5Mo3Si2N（原習慣牌號為00Cr18Ni5Mo3Si2N，3RE60）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T 21832、GB/T 21833等標準中。它屬于Cr18型雙相不銹鋼，該牌號材料包括鋼棒、鋼板、無縫鋼管、焊接鋼管等。該鋼耐應力腐蝕，相當于瑞典的3RE60雙相不銹鋼，對應的歐洲 EN 10216-7和EN 10217-7 標準牌號為X2CrNiMoSi18-5-3?，1.4424°。20世紀60年代初期瑞典開發出3RE60鋼，該鋼由瑞典 Sandvik廠生產，它用于紙漿和造紙工業。20世紀70年代初，中國在3RE60鋼的基礎上加入0.06％～0.10％的氮，調整了焊接熱影響區（HAZ）的鐵素體相與奧氏體相的比例，進一步改進了鋼的耐應力腐蝕破裂（SCC）性能，使00Cr18Ni5Mo3Si2鋼在中國得到了大量的推廣應用。

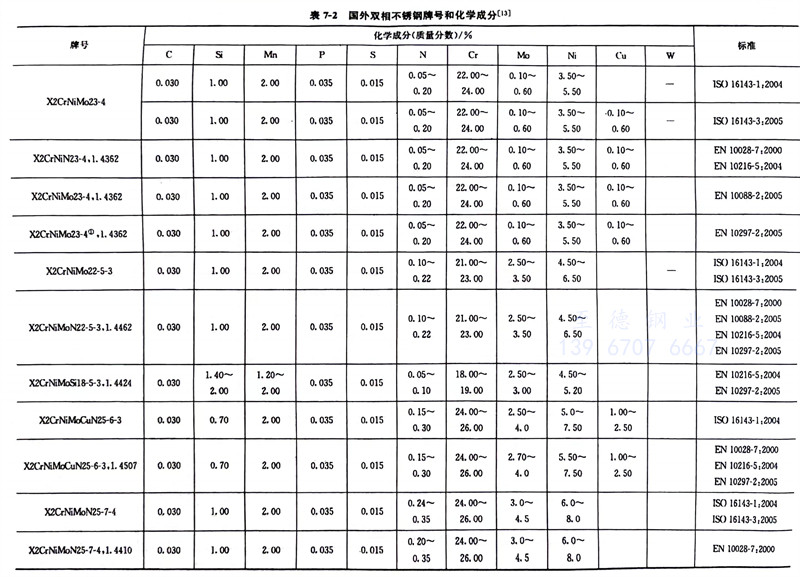

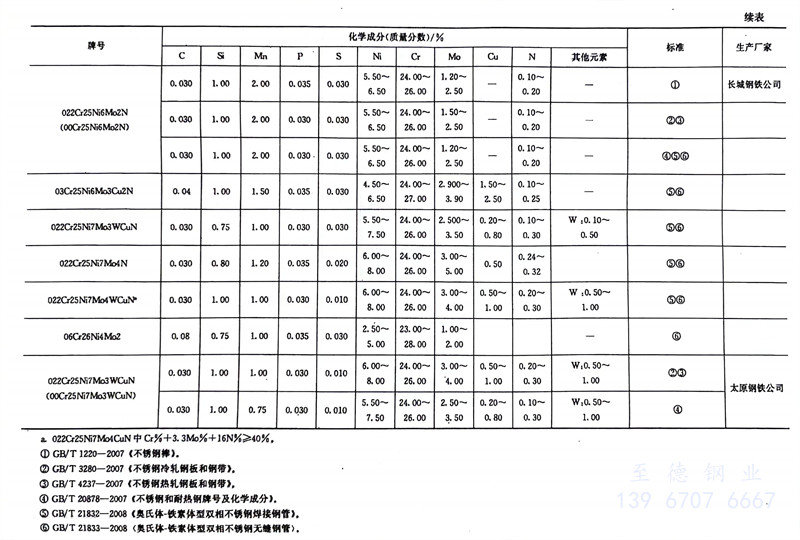

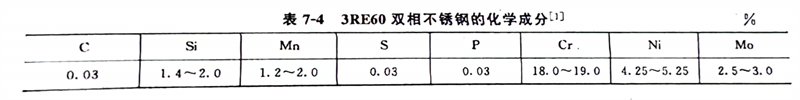

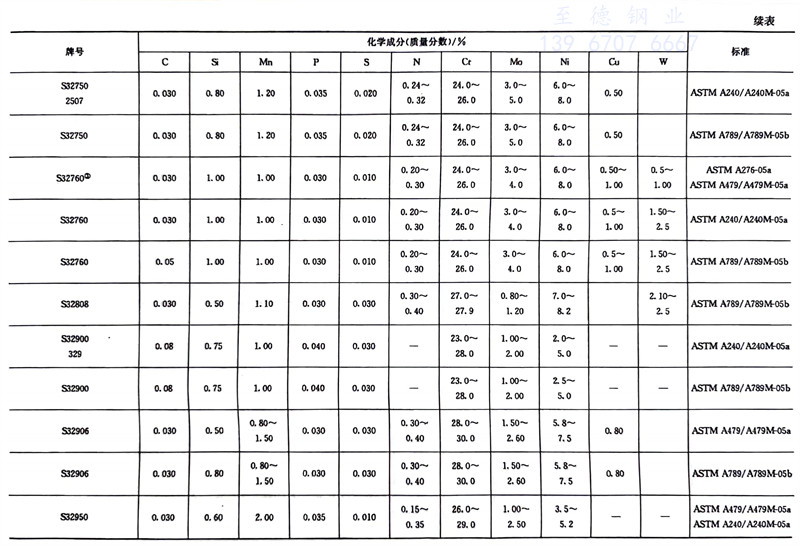

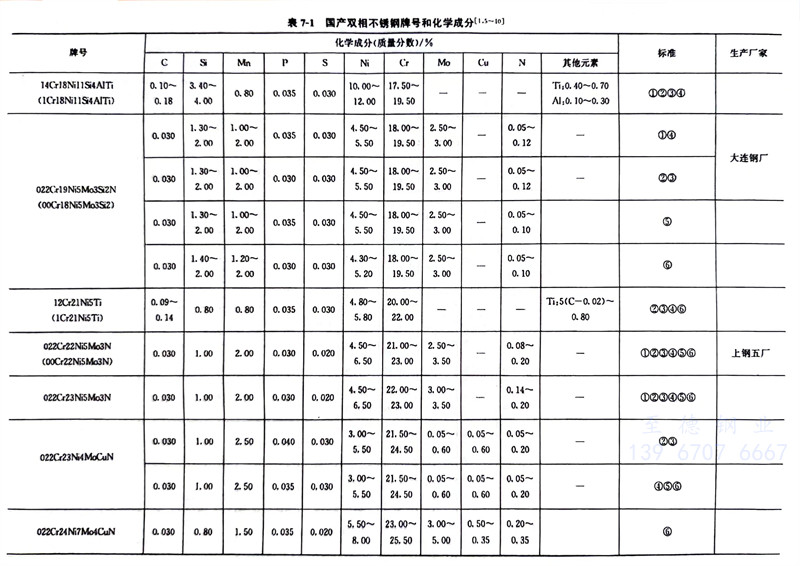

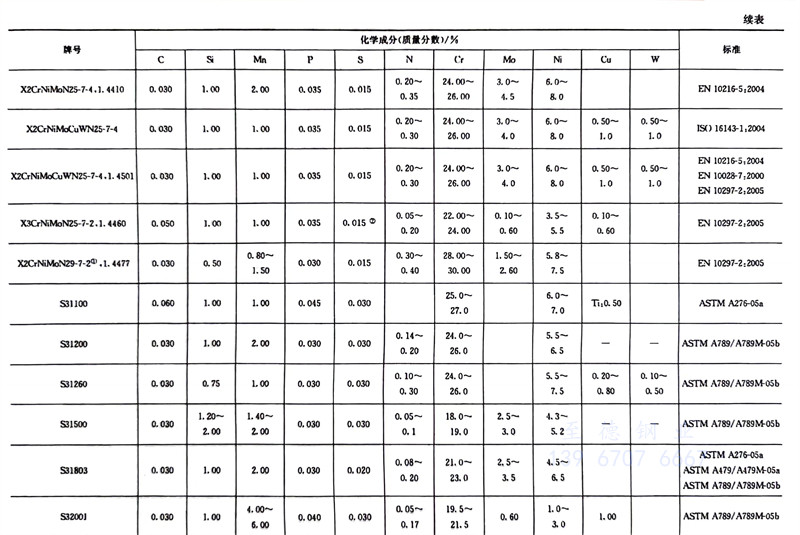

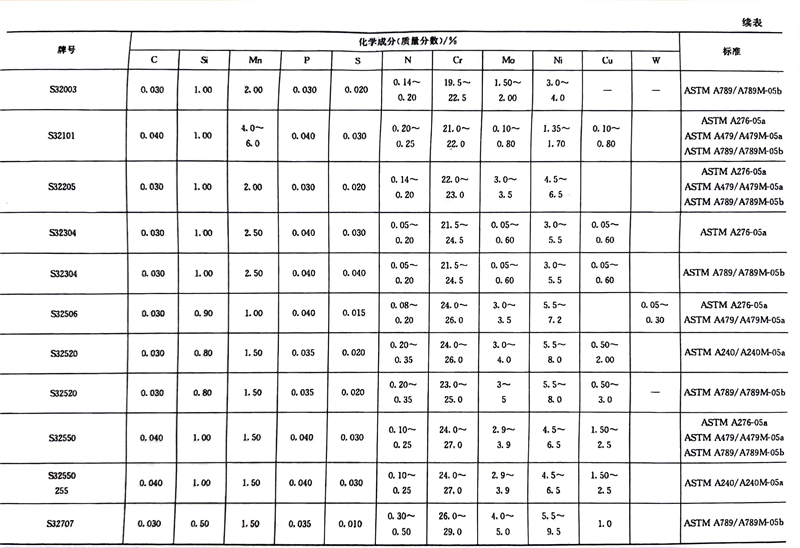

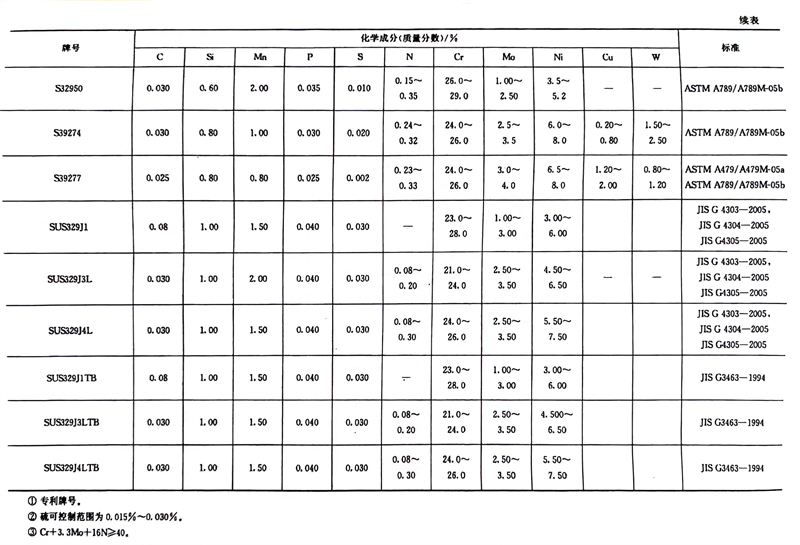

   中國(guo)(guo)Cr18型(xing)雙(shuang)相(xiang)不銹鋼化學成分見表(biao)7-1，美國(guo)(guo)、日本、歐洲的Cr18型(xing)雙(shuang)相(xiang)不銹鋼化學成分見表(biao)7-2，瑞典的3RE60雙(shuang)相(xiang)不銹鋼化學成分見表(biao)7-4。

    022Cr19Ni5Mo3Si2N 鋼性(xing)能。022Cr19Ni5Mo3Si2N鋼為超低(di)碳(tan)(tan)雙相(xiang)(xiang)不銹(xiu)鋼，該鋼中碳(tan)(tan)含量很低(di)，鉻的(de)(de)(de)(de)含量也不多(duo)，形成475℃脆(cui)性(xing)和。相(xiang)(xiang)脆(cui)化的(de)(de)(de)(de)可能性(xing)不大(da)，其(qi)雙相(xiang)(xiang)組(zu)織的(de)(de)(de)(de)比例相(xiang)(xiang)對穩定(ding)。如(ru)果將它長(chang)期加熱，因鋼中含有(you)(you)鉬和硅(gui)合金元(yuan)素，仍有(you)(you)出(chu)現。相(xiang)(xiang)脆(cui)化和475℃脆(cui)性(xing)的(de)(de)(de)(de)可能，可通過980℃固溶處(chu)理恢復(fu)到鋼原來的(de)(de)(de)(de)相(xiang)(xiang)比例。該鋼與奧氏體型不銹(xiu)鋼相(xiang)(xiang)比，具(ju)有(you)(you)較(jiao)低(di)的(de)(de)(de)(de)焊接(jie)(jie)熱裂(lie)紋傾向；與鐵(tie)素體型不銹(xiu)鋼相(xiang)(xiang)比，焊后脆(cui)化傾向較(jiao)低(di)，具(ju)有(you)(you)良好(hao)的(de)(de)(de)(de)焊接(jie)(jie)性(xing)。但是，在焊接(jie)(jie)熱影響區中會(hui)出(chu)現單相(xiang)(xiang)鐵(tie)素體組(zu)織，對焊接(jie)(jie)接(jie)(jie)頭耐應力腐(fu)蝕、晶間腐(fu)蝕和力學性(xing)能均有(you)(you)影響。

    Cr18型(xing)雙相(xiang)不銹(xiu)(xiu)鋼(gang)用(yong)(yong)途(tu)。無論是(shi)瑞典的(de)(de)(de)3RE60鋼(gang)，還是(shi)國內的(de)(de)(de)022Cr19Ni5Mo3Si2N鋼(gang)都得到了廣泛(fan)的(de)(de)(de)應(ying)用(yong)(yong)，主要用(yong)(yong)在(zai)(zai)紙(zhi)漿和造紙(zhi)、煉油(you)、化(hua)肥(fei)、化(hua)工和石油(you)化(hua)工等工業領域，大多(duo)(duo)數用(yong)(yong)于制(zhi)造熱交換器、冷(leng)凝冷(leng)卻(que)器等，許(xu)多(duo)(duo)情況(kuang)是(shi)代替304鋼(gang)和316鋼(gang)在(zai)(zai)應(ying)力腐蝕(shi)(shi)的(de)(de)(de)環境下使用(yong)(yong)的(de)(de)(de)；也(ye)有利用(yong)(yong)雙相(xiang)不銹(xiu)(xiu)鋼(gang)的(de)(de)(de)高腐蝕(shi)(shi)疲勞(lao)強度，如用(yong)(yong)于制(zhi)造紙(zhi)壓力滾筒機(ji)、甲銨(an)泵泵體(ti)等，也(ye)有用(yong)(yong)它與碳(tan)鋼(gang)相(xiang)近的(de)(de)(de)線(xian)脹(zhang)系數，如制(zhi)造合(he)成甲醇廠的(de)(de)(de)管式反(fan)應(ying)器等。022Cr19Ni5Mo3Si2N （00Cr18Ni5Mo3Si2）鋼(gang)在(zai)(zai)甲銨(an)液(ye)中也(ye)有比316L（尿素級）鋼(gang)更(geng)好的(de)(de)(de)耐(nai)腐蝕(shi)(shi)疲勞(lao)性能，在(zai)(zai)小化(hua)肥(fei)廠多(duo)(duo)年的(de)(de)(de)甲銨(an)泵泵體(ti)使用(yong)(yong)實踐證(zheng)明，雙相(xiang)不銹(xiu)(xiu)鋼(gang)有很(hen)好的(de)(de)(de)耐(nai)低周(zhou)腐蝕(shi)(shi)疲勞(lao)性能，可以代替 06Cr17Ni12Mo2Ti （0Cr18Ni12Mo3Ti）鋼(gang)使用(yong)(yong)。
