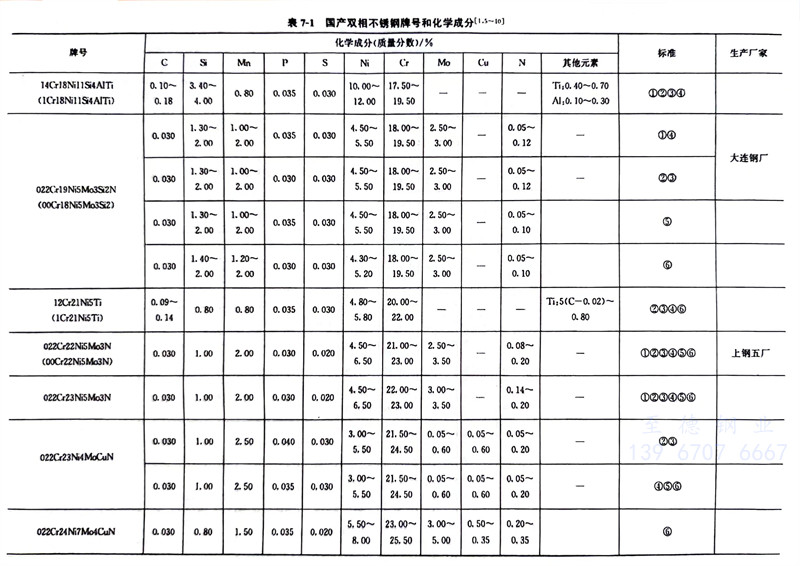

022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙相不銹鋼有日本的SUS329J1 不銹(xiu)鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

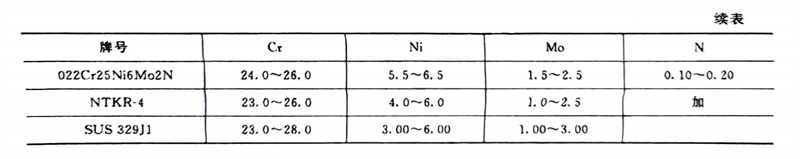

   022Cr26Ni5Mo2N、SUS 329J1 雙相(xiang)不銹鋼的耐腐蝕疲(pi)勞性能遠比(bi)316L（尿素級）鋼好，這對在低應力、低頻(pin)率交變載荷條(tiao)件下工(gong)作的尿素甲銨泵(beng)泵(beng)體選材(cai)有重要的參考價值(zhi)。為了便于比(bi)對，將(jiang)中國的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等(deng)雙相(xiang)不銹鋼化學成(cheng)分，列(lie)入(ru)表7-10中。

   022Cr25Ni5Mo2N鋼(gang)中wMo為1％～3％，可(ke)提高雙相(xiang)不銹鋼(gang)耐點腐蝕和(he)縫隙腐蝕的(de)能力，但是鉬的(de)加入會使這類鋼(gang)具(ju)有明顯的(de)475℃脆性，也有。相(xiang)形成的(de)傾向。固溶(rong)溫度低(di)于1000℃時，有可(ke)能出現。相(xiang)脆化，將降低(di)其沖擊韌性。

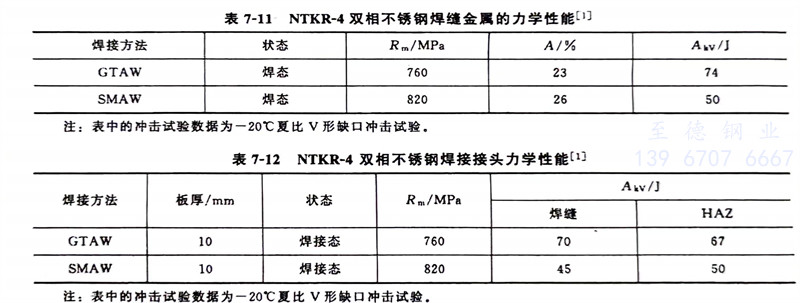

   NTKR-4等雙相不銹鋼焊縫(feng)金屬和焊接(jie)接(jie)頭力學性能分別見表7-11和表7-12。
