022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

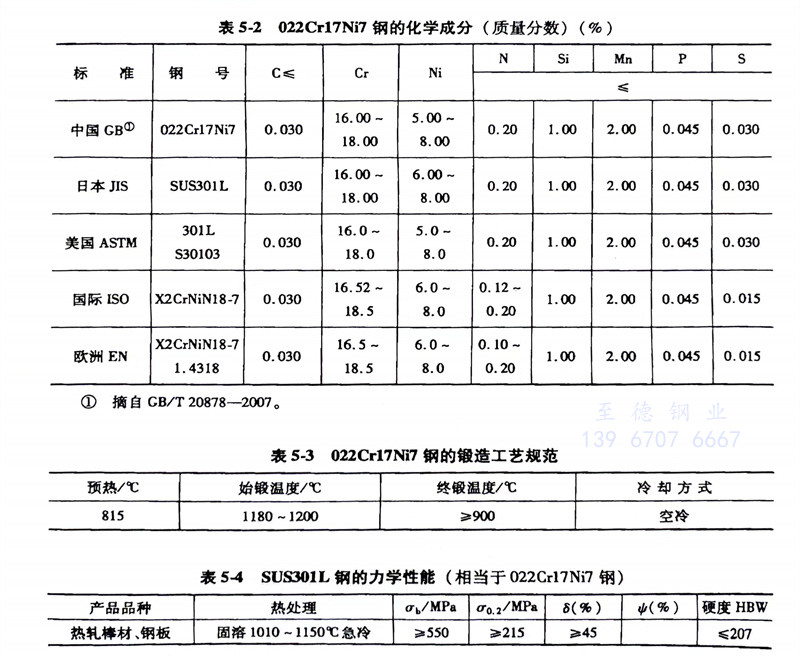

（1）化學(xue)成分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼(gang)的化學(xue)成分見表5-2。
（2）熱加工： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的鍛造工藝規范(fan)見表5-3。
（3）預備熱處理： 消除加工應力的退火溫度為300～350℃，保溫2h，空冷。
（4）固(gu)溶熱處(chu)理： 1010～1150℃快冷(leng)，硬(ying)度≤207HBW。
（5）力學性能：022Cr17Ni7、1.4318、S30103、301L不(bu)銹鋼(gang)的力學(xue)性能見表(biao)5-4。
（6）耐(nai)蝕性： 由(you)于碳含量很低(di)，該鋼耐晶(jing)間腐(fu)蝕性好。
