12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼(gang)是亞穩定奧氏體不銹鋼，是最易冷變形強化的鋼經冷加工后有高的強度和硬度，并仍保留足夠的塑韌性，在弱介質中具有良好的耐蝕性。主要用于制造以冷狀態承受較高載荷，又能減輕裝備重量和不生銹的設備和零件，如鐵道車輛及零部件、裝飾板、傳送帶、緊固件等。

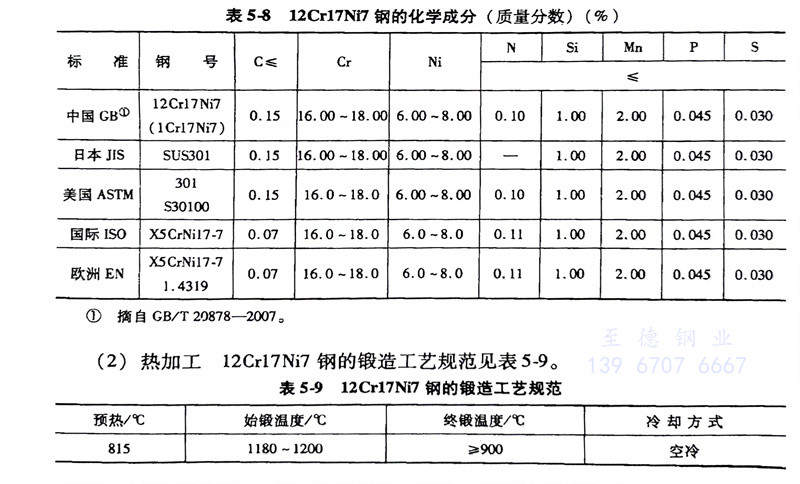

（1）化學(xue)成分: 12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的化學成分見表5-8。

（2）熱加工:  12Cr17Ni7、1Cr17Ni7、1.4319、301不銹鋼的鍛造工藝規范見表5-9。

（3）預備熱處理:  消除加工應力的退火溫度為300～350℃，保溫1～2h，空冷。

（4）固溶熱處理:  1010～1150℃，快冷，硬度≤187HBW。

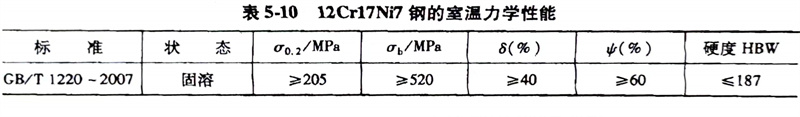

（5）力學性能: 12Cr17Ni7不銹鋼的室溫力學性能見表(biao)5-10。

（6）耐蝕(shi)性: 在(zai)弱介質(zhi)中（大氣條件下）具有良好的(de)耐蝕性。

（7）加工性能：冷變形性能良(liang)(liang)好(hao)，可(ke)以(yi)進(jin)行(xing)各(ge)種加工，如彎曲、卷邊、折疊等(deng)，并具有良(liang)(liang)好(hao)的(de)深沖性能和較好(hao)的(de)切(qie)削(xue)加工性能。焊(han)接(jie)性很(hen)好(hao)，可(ke)以(yi)用各(ge)種方法進(jin)行(xing)焊(han)接(jie)，焊(han)后不需(xu)進(jin)行(xing)熱處(chu)理。
