Y12Cr18Ni9、1.4305、303不銹鋼是奧氏體易切削不銹鋼(gang),在鋼中提高硫、磷含量,從而改善12Cr18Ni9(1Cr18Ni9)不銹鋼的切削性能。最適用于在自動車床上加工的耐蝕性標準件和制作輥、軸等。

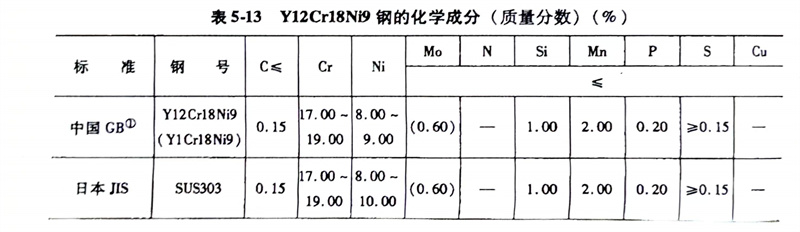

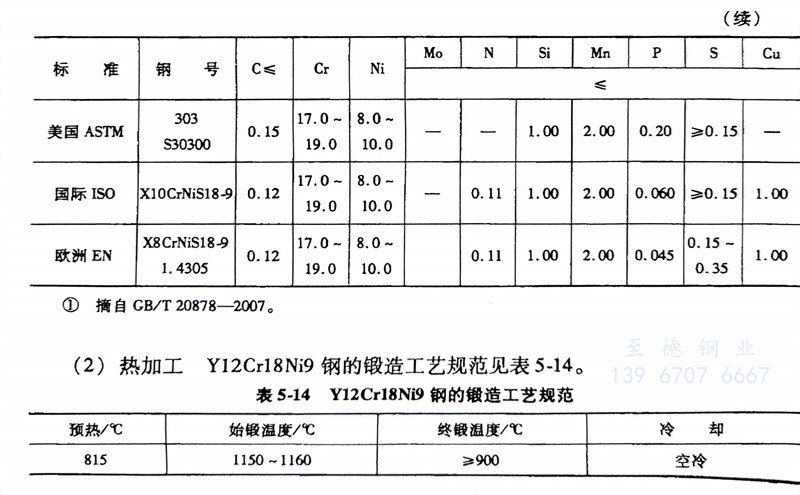

(1)化(hua)學成分: Y12Cr18Ni9、1.4305、303不(bu)銹鋼(gang)的(de)化學(xue)成分見(jian)表(biao)5-13。


(2)熱(re)加工:Y12Cr18Ni9、1.4305、303不銹鋼的鍛造工藝規范見表5-14。


(3)預(yu)備熱處理: 消除加工應力的退火溫度為300~350℃,保溫1~2h,空冷。冷拉坯料的退火溫度為970℃,水冷。冷拉材中間退火溫度為850℃,水冷。


(4)固溶處(chu)理: 1010~1150℃,水冷或空冷,硬度≤187HBW。


(5)焊接: 焊接性好,薄板宜采用氬弧焊。當采用焊條電弧焊時,可用A102、A107和A132、A137焊條焊接。


(6)耐蝕(shi)性:耐(nai)晶(jing)間腐(fu)蝕性(xing)不良,因此焊接狀態的工件在(zai)產生晶(jing)間腐(fu)蝕的介質(zhi)中不宜(yi)采用。此鋼對氧化性(xing)酸具(ju)有優越的耐(nai)蝕性(xing)。耐(nai)蝕性(xing)同12Cr18Ni9鋼。

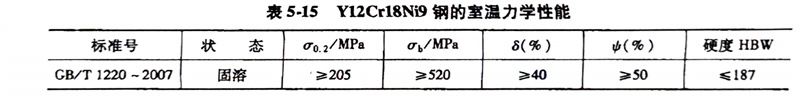

(7)力學性(xing)能: Y12Cr18Ni9、1.4305、303不銹鋼的室溫力學性能見表5-15。
