1. 需詳細(xi)柔性設計(ji)的(de)管道一般范圍


  ①. 操作溫度大于400℃或(huo)小于-50℃的(de)管道。


  ②. 進(jin)出加(jia)熱(re)爐及蒸汽發(fa)生器的高溫管(guan)道。


  ③. 進出反(fan)應器的高溫(wen)管道。


  ④. 進出汽輪機的蒸汽管道。


  ⑤. 進(jin)出離心壓縮(suo)機(ji)、往復(fu)式(shi)壓縮(suo)機(ji)的工藝管(guan)道。


  ⑥. 與離心泵(beng)連接的管道,可(ke)根(gen)據設(she)(she)計要求(qiu)確定柔性設(she)(she)計方法。


  ⑦. 設備管口有特殊受力要求的其他(ta)管道。


  ⑧. 利用(yong)簡化(hua)分析(xi)方法分析(xi)后,表明需要進一步詳(xiang)細分析(xi)的管道。



2. 可以不進行詳細柔(rou)性設(she)計(ji)的管(guan)道(dao)


  ①. 與運行良好(hao)的管道柔性相同或基本相當的管道。


  ②. 和(he)已分析(xi)的管道(dao)比較,確認有足夠柔性的管道(dao)。


  ③. 對具有同一直徑、同一壁厚、無(wu)支管(guan)、兩端固定、無(wu)中間約束(shu)并能滿(man)足標準要求的(de)非(fei)劇毒介質管(guan)道可采用ASME經驗公式判斷。

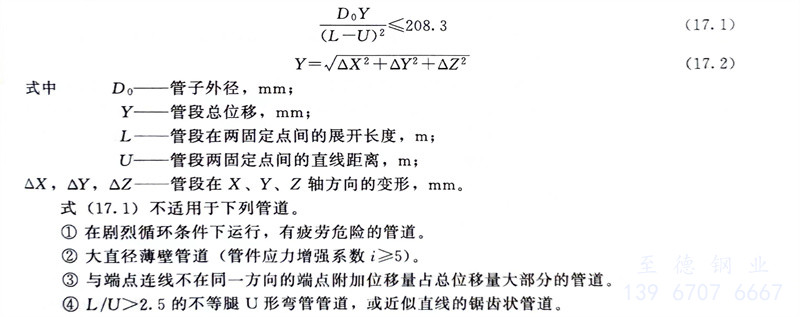

3. ASME經(jing)驗公式


 對具有同(tong)一(yi)直徑、同(tong)一(yi)壁厚、無支管、兩端固定、無中間(jian)約束并能(neng)滿足(zu)下(xia)列要求的非劇毒介質管道(dao)。


式 1.jpg


   ①. 在劇烈循環條(tiao)件下運(yun)行,有疲勞(lao)危險的管道。


   ②. 大(da)直徑薄壁管道(管件應力增(zeng)強(qiang)系數i≥5)。


   ③. 與端點連線不在同一方(fang)向的(de)(de)端點附加位移量占總(zong)位移量大部分的(de)(de)管道(dao)。


   ④. L/L>2.5的不(bu)等(deng)腿U形彎管管道(dao),或近似直線的鋸齒狀管道(dao)。
