不(bu)銹鋼表面(mian)存(cun)在(zai)的氧(yang)化皮(pi)結(jie)構致密,與基體附(fu)著(zhu)力強,在(zai)以后的鈍化、電鍍、著(zhu)色(se)等裝(zhuang)飾處理(li)之前必(bi)須(xu)首(shou)先要清(qing)除干凈。前面(mian)我(wo)們已經介紹過機械(xie)法(fa)清(qing)除氧(yang)化皮(pi),但要徹底清(qing)除比較(jiao)困(kun)難(nan)。因此要想較(jiao)好地(di)清(qing)除氧(yang)化皮(pi),首(shou)先進行預處理(li)使氧(yang)化皮(pi)疏松,然(ran)后再(zai)進行酸洗才易于除去。

1. 堿性硝(xiao)酸(suan)鹽熔融法

   熔融鹽(yan)成分: 氫(qing)氧化物87%(質(zhi)量(liang)(liang)分數),硝(xiao)酸鹽(yan)(硝(xiao)酸鈉) 13%(質(zhi)量(liang)(liang)分數)。鹽(yan)浴溫度:450~470℃。處理時間:鐵素體不(bu)銹鋼為5min,奧(ao)氏(shi)體不(bu)銹鋼為30min。在處理過程中(zhong),鉻的(de)氧化物與堿和硝(xiao)酸鈉發生化學反應被除(chu)去。

   其工藝(yi)流(liu)程是: 蒸氣除油(you)→預(yu)熱(150~250℃,時間為20~30min)→熔融鹽處理→水淬→熱水洗。

2. 浸(jin)漬法(fa)處理(li)

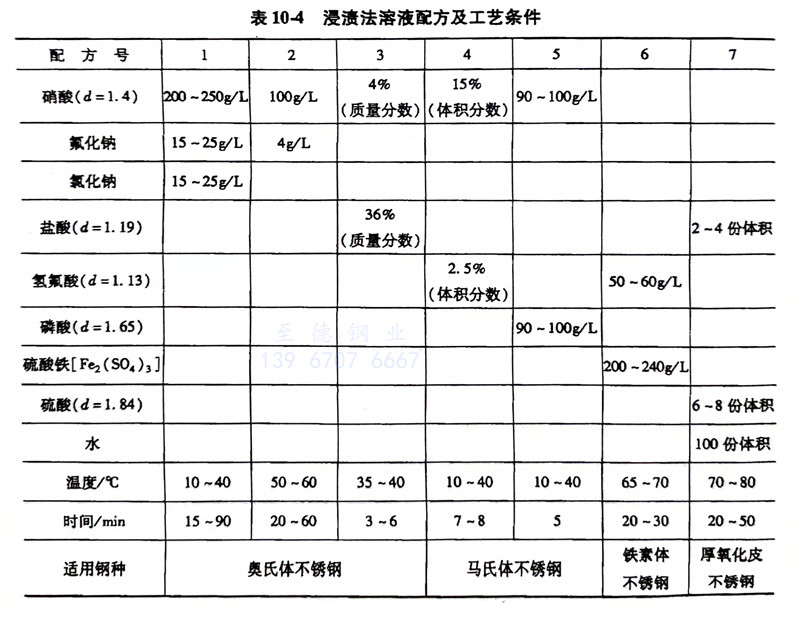

    為(wei)了使不(bu)銹鋼零(ling)件上的氧化皮(pi)松動,可(ke)直接(jie)采用強酸進行浸漬預(yu)處理,并應嚴格控制浸漬時(shi)間(jian)和(he)溫度(du)。其溶液配方及工藝條件見(jian)表10-4。

3. 電化學處理

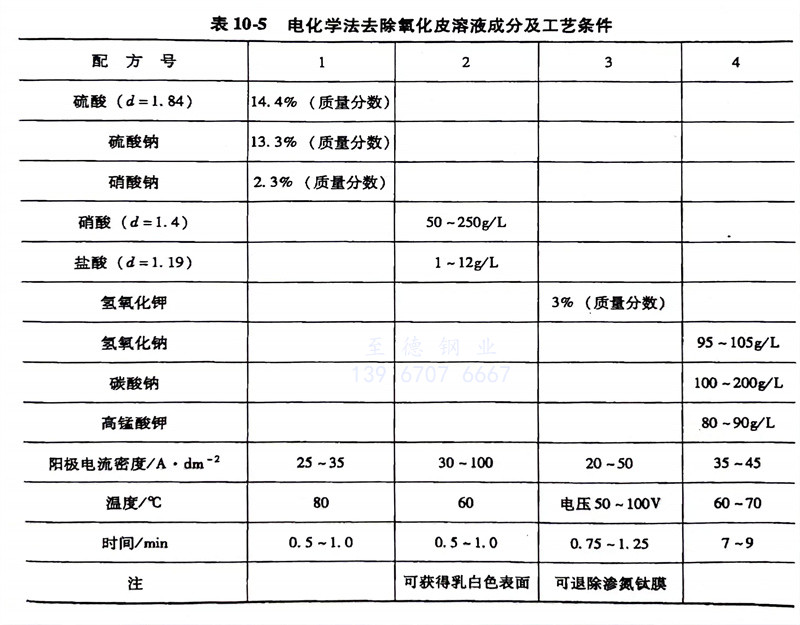

   利用電化學溶(rong)解及(ji)電極上(shang)析(xi)出氣(qi)泡的作用剝離氧化皮。優點是速(su)度快、腐(fu)蝕性(xing)小。其溶(rong)液成分及(ji)工藝條件見表10-5。
