從礦石或化合物中提煉金屬，是還原過程；而腐蝕則是將金屬氧化為礦石或化合物，是冶煉的逆過程，即氧化過程。這兩個過程的原理是可以相互借用的。干腐蝕為高溫氧化，濕腐蝕是電解液腐蝕。在液態或固態電解質中的金屬腐蝕過程是電化學過程，是一種涉及電子轉移的化學過程。因此，腐蝕能否進行，取決于金屬能否離子化；而金屬離子化的趨勢，可以用金屬的標準電極電位（ε)來表示。定性地講，金屬的標準電位越負，則越易離子化。
如，鋼表面(mian)(mian)生銹是電(dian)化學腐蝕的(de)結果。鋼暴露在大氣中，表面(mian)(mian)吸附了一(yi)層(ceng)很薄的(de)水膜(mo)，鋼表面(mian)(mian)不同的(de)電(dian)極電(dian)位和水膜(mo)構成了微電(dian)池，就會引起電(dian)化學腐蝕。
鋼(gang)本身由于包含有(you)碳(tan)化物(wu)(wu)、夾(jia)渣物(wu)(wu)等(deng)，各部(bu)分的(de)組織和成分是不均勻的(de)，此外內部(bu)應力也不均勻，這些都促(cu)使各部(bu)分在電(dian)解(jie)質溶液中，產生相互(hu)間(jian)的(de)電(dian)極電(dian)位(wei)差。這種電(dian)極電(dian)位(wei)差愈大，微陽極和微陰極間(jian)的(de)電(dian)流強度(du)愈大，鋼(gang)的(de)腐(fu)蝕速度(du)也愈大，結果是微陽極部(bu)分發(fa)生嚴重的(de)腐(fu)蝕。
這種腐蝕(shi)微電池所引(yin)起電化學腐蝕(shi)，在(zai)開始階(jie)段和(he)腐蝕(shi)過程中，就會產生(sheng)陽極(ji)極(ji)化作用(yong)和(he)陰極(ji)極(ji)化作用(yong)。
一、極化作(zuo)用
在電化學腐蝕中，能夠控制腐蝕反應(ying)速(su)度的現象稱為(wei)極(ji)化，極(ji)化可使陽極(ji)與(yu)陰極(ji)參與(yu)反應(ying)的速(su)度得到減(jian)弱和減(jian)緩。
極化(hua)(hua)作用的(de)原(yuan)(yuan)(yuan)理(li) 當電(dian)(dian)(dian)(dian)流(liu)通過原(yuan)(yuan)(yuan)來電(dian)(dian)(dian)(dian)池開(kai)始流(liu)動的(de)瞬間，在電(dian)(dian)(dian)(dian)極上(shang)產生化(hua)(hua)學變化(hua)(hua)，這些變化(hua)(hua)試圖建立一個新的(de)與原(yuan)(yuan)(yuan)來電(dian)(dian)(dian)(dian)池電(dian)(dian)(dian)(dian)壓方向(xiang)相(xiang)反(fan)(fan)的(de)伏打(da)電(dian)(dian)(dian)(dian)池。這種新的(de)反(fan)(fan)電(dian)(dian)(dian)(dian)壓稱為極化(hua)(hua)，其(qi)方向(xiang)與原(yuan)(yuan)(yuan)來電(dian)(dian)(dian)(dian)池的(de)電(dian)(dian)(dian)(dian)壓方向(xiang)相(xiang)反(fan)(fan)，從而使原(yuan)(yuan)(yuan)來的(de)電(dian)(dian)(dian)(dian)池電(dian)(dian)(dian)(dian)壓得(de)到了削弱。也就是說(shuo)，由(you)于極化(hua)(hua)使得(de)腐(fu)蝕電(dian)(dian)(dian)(dian)池中金屬的(de)各電(dian)(dian)(dian)(dian)位彼此相(xiang)互接(jie)近(jin) 陽極電(dian)(dian)(dian)(dian)位的(de)下(xia)降
稱為陽極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)，陰(yin)極(ji)(ji)(ji)電(dian)位(wei)的(de)下(xia)(xia)降(jiang)稱為陰(yin)極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)。電(dian)池電(dian)壓的(de)下(xia)(xia)降(jiang)、減小(xiao)使得流(liu)過電(dian)池的(de)電(dian)流(liu)也減小(xiao)。陽極(ji)(ji)(ji)、陰(yin)極(ji)(ji)(ji)的(de)極(ji)(ji)(ji)化(hua)(hua)并不(bu)總是(shi)同(tong)時以(yi)(yi)同(tong)種程度發生(sheng)，有些情況下(xia)(xia)，陽極(ji)(ji)(ji)發生(sheng)較大的(de)極(ji)(ji)(ji)化(hua)(hua)，而有些情況下(xia)(xia)則是(shi)陰(yin)極(ji)(ji)(ji)發生(sheng)較大的(de)極(ji)(ji)(ji)化(hua)(hua)。在前(qian)一種情況下(xia)(xia)，反(fan)應由陽極(ji)(ji)(ji)控制；后一種情況下(xia)(xia)，反(fan)應由陰(yin)極(ji)(ji)(ji)來(lai)控制（圖1-1a和圖1-1c)。為了提(ti)高(gao)金屬材料的(de)耐腐蝕性，可以(yi)(yi)通(tong)過提(ti)高(gao)其極(ji)(ji)(ji)化(hua)(hua)性能(neng)來(lai)實現；作(zuo)為能(neng)源的(de)電(dian)池，則是(shi)通(tong)過降(jiang)低其極(ji)(ji)(ji)化(hua)(hua)性能(neng)來(lai)實現的(de)。
1. 鐵 - 水體系的極化(hua)
在鐵－水(shui)體(ti)系中(zhong)，反(fan)應是受(shou)陰極(ji)控制(zhi)的(de)(de)，因為氫離子(zi)(zi)數量(liang)(liang)少，也就(jiu)是說，陰極(ji)極(ji)化(hua)限制(zhi)著反(fan)應速度；而氧氣是一種去極(ji)化(hua)劑，因為它增(zeng)加(jia)了(le)這個反(fan)應中(zhong)的(de)(de)腐(fu)蝕電(dian)(dian)流及(ji)一定的(de)(de)腐(fu)蝕量(liang)(liang)。有(you)一點(dian)應該考慮到(dao)，這就(jiu)是：極(ji)化(hua)可限制(zhi)腐(fu)蝕速度，使之不能達到(dao)最(zui)大值，如果(guo)不存在極(ji)化(hua)，腐(fu)蝕速度將(jiang)可能達到(dao)最(zui)大值。電(dian)(dian)解液中(zhong)離子(zi)(zi)的(de)(de)緩慢(man)移動、原子(zi)(zi)緩慢(man)地結(jie)合成氣體(ti)分子(zi)(zi)或(huo)電(dian)(dian)解液中(zhong)離子(zi)(zi)的(de)(de)緩慢(man)溶(rong)解，都可能是極(ji)化(hua)的(de)(de)表現(xian)形式。
2. 影(ying)響極化的因素
同其他的(de)所有性(xing)能一樣，極(ji)(ji)(ji)化性(xing)能不僅因電(dian)極(ji)(ji)(ji)材料而異(yi)，而且與電(dian)解質有密切關系，因此，極(ji)(ji)(ji)化的(de)程(cheng)度(du)是不同的(de)。一些(xie)腐蝕(shi)反(fan)(fan)應由(you)于高自發性(xing)與低極(ji)(ji)(ji)化性(xing)，使得腐蝕(shi)反(fan)(fan)應進行(xing)得很(hen)快；而另一些(xie)腐蝕(shi)反(fan)(fan)應，盡管(guan)它們有著明顯的(de)腐蝕(shi)趨勢，但由(you)于高極(ji)(ji)(ji)化性(xing)則使得腐蝕(shi)反(fan)(fan)應進行(xing)得非常(chang)慢。這(zhe)就是研(yan)究、利用極(ji)(ji)(ji)化的(de)目的(de)所在。影(ying)響極(ji)(ji)(ji)化的(de)因素包括：
a. 增加(jia)反應面(mian)積，使腐蝕更容易發生，由此而降低了極化率。
b. 攪拌或電解液流(liu)動帶(dai)走了表面的(de)腐蝕(shi)產物，從而提供(gong)了大量與電極(ji)接(jie)觸的(de)離(li)子(zi)，增加(jia)了腐蝕(shi)速(su)度(du)而降(jiang)低了極(ji)化；另一方面，如果陰極(ji)反應(ying)起控制作用，則(ze)攪拌對(dui)腐蝕(shi)速(su)度(du)沒有影響(xiang)。
c. 氧氣可有效地(di)使電極(ji)去極(ji)化或通過帶走反應產物原(yuan)子態的氫使反應更(geng)快地(di)進(jin)行。
d. 溫度增加，可(ke)使大多數反應速(su)度增加，因(yin)此降低了(le)極化率(lv)。
3. 極化(hua)圖(tu)

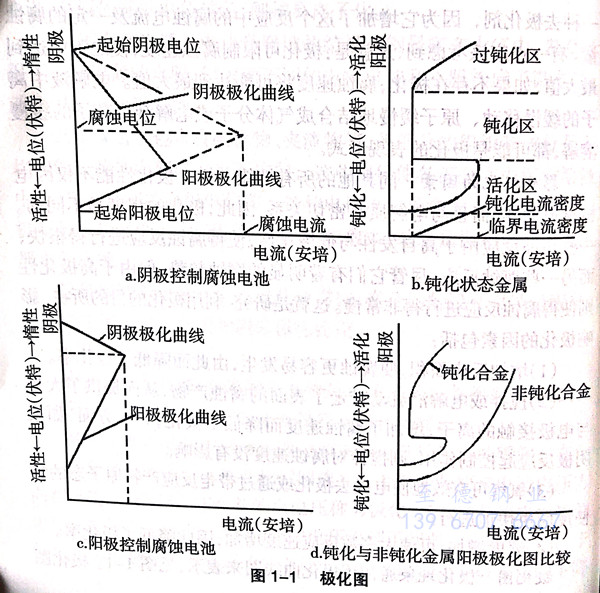

極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)現(xian)象通(tong)常用(yong)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲線(xian)(xian)(xian)圖(tu)(tu)(tu)本示(shi)(shi) ,見圖(tu)(tu)(tu)1-1。極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)就是(shi)(shi)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)(dian)位和(he)陰極(ji)(ji)(ji)(ji)(ji)(ji)電(dian)(dian)(dian)位與其(qi)電(dian)(dian)(dian)流(liu)的(de)(de)(de)(de)(de)關系圖(tu)(tu)(tu)。這(zhe)(zhe)些曲線(xian)(xian)(xian)也稱(cheng)為(wei)Evans曲線(xian)(xian)(xian)，這(zhe)(zhe)是(shi)(shi)以(yi)腐(fu)蝕科學的(de)(de)(de)(de)(de)創始(shi)人(ren)之一 Ulick Evans命(ming)名的(de)(de)(de)(de)(de)。圖(tu)(tu)(tu)1-1a表(biao)示(shi)(shi)由(you)陰極(ji)(ji)(ji)(ji)(ji)(ji)控(kong)制腐(fu)蝕電(dian)(dian)(dian)池(chi)的(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)。圖(tu)(tu)(tu)1-1b為(wei)鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)態(tai)由(you)金屬陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)控(kong)制腐(fu)蝕電(dian)(dian)(dian)池(chi)的(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲線(xian)(xian)(xian)圖(tu)(tu)(tu)，從圖(tu)(tu)(tu)1-1b可以(yi)看出，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲線(xian)(xian)(xian)并(bing)(bing)不是(shi)(shi)想象的(de)(de)(de)(de)(de)那樣是(shi)(shi)沿直(zhi)線(xian)(xian)(xian)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)，而(er)是(shi)(shi)沿著“S”形曲線(xian)(xian)(xian)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)。活化(hua)(hua)(hua)(hua)(hua)狀(zhuang)態(tai)－鈍化(hua)(hua)(hua)(hua)(hua)狀(zhuang)態(tai)轉變的(de)(de)(de)(de)(de)電(dian)(dian)(dian)化(hua)(hua)(hua)(hua)(hua)學行為(wei)，可由(you)這(zhe)(zhe)些曲線(xian)(xian)(xian)加以(yi)說明。圖(tu)(tu)(tu)1-1c是(shi)(shi)由(you)陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)控(kong)制腐(fu)蝕電(dian)(dian)(dian)池(chi)的(de)(de)(de)(de)(de)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)圖(tu)(tu)(tu)，此圖(tu)(tu)(tu)可以(yi)說明氫氣對陰極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)作用(yong)及(ji)聚集的(de)(de)(de)(de)(de)金屬離子和(he)腐(fu)蝕產物對陽(yang)極(ji)(ji)(ji)(ji)(ji)(ji)極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)作用(yong)。實際上，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲線(xian)(xian)(xian)并(bing)(bing)不是(shi)(shi)直(zhi)線(xian)(xian)(xian)，極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)曲線(xian)(xian)(xian)的(de)(de)(de)(de)(de)形狀(zhuang)取決于極(ji)(ji)(ji)(ji)(ji)(ji)化(hua)(hua)(hua)(hua)(hua)的(de)(de)(de)(de)(de)具體(ti)過程。
4. 極化測定
耦(ou)合件極(ji)(ji)化(hua)的測定可(ke)以(yi)(yi)提供關于極(ji)(ji)化(hua)行為的精確信息，特別是對(dui)局部腐蝕的預測。用極(ji)(ji)化(hua)技(ji)術與臨界電位可(ke)以(yi)(yi)衡量金屬與合金在氯化(hua)物溶液中，點腐蝕與縫隙腐蝕的敏感性(xing)。
5. 鈍化
有(you)時材料發生腐(fu)(fu)蝕(shi)時，會產生有(you)黏附性的(de)(de)(de)腐(fu)(fu)蝕(shi)產物(wu)，這(zhe)(zhe)種(zhong)黏附性的(de)(de)(de)腐(fu)(fu)蝕(shi)產物(wu)能夠起到(dao)保護材料免受進一步腐(fu)(fu)蝕(shi)作用，這(zhe)(zhe)也(ye)就是鈍(dun)化(hua)(hua)作用。這(zhe)(zhe)些被鈍(dun)化(hua)(hua)的(de)(de)(de)材料在特定的(de)(de)(de)環(huan)境中(zhong)腐(fu)(fu)蝕(shi)非常小，而在其他環(huan)境中(zhong)卻有(you)可(ke)能產生相當嚴重的(de)(de)(de)腐(fu)(fu)蝕(shi)。例(li)如，從電動(dong)序來(lai)看，鋁的(de)(de)(de)腐(fu)(fu)蝕(shi)速度應(ying)該(gai)是較高(gao)的(de)(de)(de)，然而實際上，鋁在除鹵化(hua)(hua)物(wu)外的(de)(de)(de)多數介質里具有(you)較強(qiang)的(de)(de)(de)耐(nai)腐(fu)(fu)蝕(shi)能力。這(zhe)(zhe)種(zhong)現(xian)象稱為鈍(dun)化(hua)(hua)。鎳、鈦、鋯(gao)、鉻和不(bu)銹鋼等材料都是因為可(ke)自(zi)鈍(dun)化(hua)(hua)而具備了耐(nai)腐(fu)(fu)蝕(shi)的(de)(de)(de)能力。
通(tong)過研究極(ji)(ji)(ji)化(hua)(hua)(hua)曲線(xian)，也就是(shi)Evans曲線(xian)，可(ke)以幫助更(geng)好地理(li)解合金(jin)的(de)(de)鈍(dun)化(hua)(hua)(hua)。圖(tu)(tu)1-1b中(zhong)顯(xian)示(shi)的(de)(de)鈍(dun)化(hua)(hua)(hua)合金(jin)的(de)(de)陽極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)曲線(xian)明(ming)(ming)顯(xian)不同于(yu)沒有鈍(dun)化(hua)(hua)(hua)的(de)(de)合金(jin)，圖(tu)(tu)1-1d是(shi)鈍(dun)化(hua)(hua)(hua)與沒有鈍(dun)化(hua)(hua)(hua)材料的(de)(de)極(ji)(ji)(ji)化(hua)(hua)(hua)曲線(xian)比較圖(tu)(tu)。鈍(dun)化(hua)(hua)(hua)明(ming)(ming)顯(xian)的(de)(de)是(shi)陽極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)結(jie)果。在金(jin)屬(shu)(shu)與環(huan)境之間，由金(jin)屬(shu)(shu)氧化(hua)(hua)(hua)物或(huo)化(hua)(hua)(hua)學反(fan)應(ying)吸(xi)收的(de)(de)氧氣形成一(yi)層(ceng)牢固的(de)(de)保護薄(bo)膜，可(ke)以防止金(jin)屬(shu)(shu)與電解液進(jin)一(yi)步接觸電解。在金(jin)屬(shu)(shu)為鐵(tie)的(de)(de)情(qing)況下(xia)，當有更(geng)多的(de)(de)氧可(ke)以到(dao)(dao)達(da)陰極(ji)(ji)(ji)的(de)(de)金(jin)屬(shu)(shu)表面進(jin)行反(fan)應(ying)時，就可(ke)以形成一(yi)層(ceng)保護性的(de)(de)鈍(dun)化(hua)(hua)(hua)膜，金(jin)屬(shu)(shu)表面因此達(da)到(dao)(dao)鈍(dun)化(hua)(hua)(hua)狀(zhuang)態，對避(bi)免加速腐蝕起到(dao)(dao)了(le)非常重(zhong)要的(de)(de)作(zuo)用。在特定的(de)(de)情(qing)況下(xia)，特定的(de)(de)合金(jin)能否鈍(dun)化(hua)(hua)(hua)取決于(yu)陽極(ji)(ji)(ji)和陰極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)效果。
鈍化(hua)狀態(tai)合(he)金被廣泛用做熱交換器結構的(de)(de)(de)耐腐(fu)蝕(shi)材料，鈍化(hua)狀態(tai)金屬的(de)(de)(de)耐腐(fu)蝕(shi)性取決于(yu)鉻含(han)(han)量(liang)、環(huan)境中的(de)(de)(de)氯化(hua)物和氧(yang)含(han)(han)量(liang)以及溫(wen)度。在特定的(de)(de)(de)條件下(xia)達到鈍化(hua)狀態(tai)，取決于(yu)各種鈍化(hua)因素(su)的(de)(de)(de)相對值能否超過其阻礙(ai)(ai)鈍化(hua)的(de)(de)(de)因素(su)。例如(ru)，高的(de)(de)(de)鉻含(han)(han)量(liang)有(you)利于(yu)鈍化(hua)，低的(de)(de)(de)溫(wen)度有(you)利于(yu)鈍化(hua)，含(han)(han)有(you)去鈍化(hua)離子的(de)(de)(de)氯化(hua)物阻礙(ai)(ai)鈍化(hua)，而氧(yang)有(you)利于(yu)鈍化(hua)。
6. 鈍化(hua)狀態合(he)金的行為
盡管鈍化(hua)(hua)(hua)狀(zhuang)態(tai)材料在(zai)特定的(de)(de)環(huan)境下(xia)，鈍化(hua)(hua)(hua)狀(zhuang)態(tai)材料腐(fu)蝕(shi)非常小(xiao)，但在(zai)其他情(qing)況下(xia)可能腐(fu)蝕(shi)相(xiang)當嚴重。相(xiang)反，通常顯示鈍化(hua)(hua)(hua)狀(zhuang)態(tai)的(de)(de)合金(jin)在(zai)非鈍化(hua)(hua)(hua)狀(zhuang)態(tai)下(xia)，常常是非常活潑的(de)(de)。某(mou)些(xie)元(yuan)素(su)可以擊穿鈍化(hua)(hua)(hua)膜，造成鈍化(hua)(hua)(hua)膜不(bu)(bu)連續處的(de)(de)金(jin)屬被腐(fu)蝕(shi)。例如，氯(lv)離子破壞鋁、鐵以及不(bu)(bu)銹鋼的(de)(de)鈍化(hua)(hua)(hua)，造成點(dian)腐(fu)蝕(shi)。因此，使用鈍化(hua)(hua)(hua)狀(zhuang)態(tai)金(jin)屬的(de)(de)用戶應特別注意點(dian)腐(fu)蝕(shi)、應力腐(fu)蝕(shi)開裂(lie)、敏化(hua)(hua)(hua)以及貧(pin)氧腐(fu)蝕(shi)等。
對(dui)于金屬的耐腐蝕性(xing)(xing)，希望有(you)較(jiao)高的極(ji)化(hua)性(xing)(xing)能(neng)；對(dui)于作為能(neng)源的電(dian)(dian)池或金屬的表面(mian)處理，卻要求有(you)較(jiao)低的極(ji)化(hua)性(xing)(xing)能(neng)。同其他的所有(you)性(xing)(xing)能(neng)一樣，極(ji)化(hua)性(xing)(xing)能(neng)不僅(jin)因電(dian)(dian)極(ji)材料而異，也與電(dian)(dian)解質密切相關(guan)。
二、不銹鋼的極化(hua)曲線

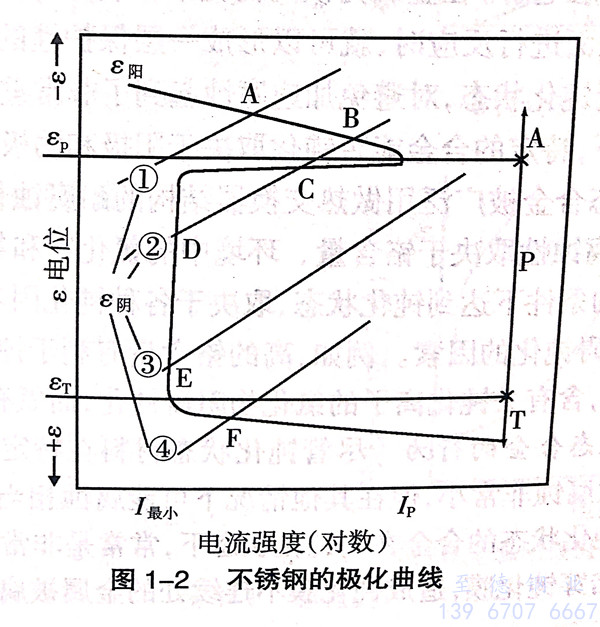

不(bu)銹鋼的極化曲線，見圖1-2。圖1-2描述了不銹鋼以及有活化、鈍化轉變的合金電極動力學過程，并按電位分為活化區（A)、鈍化區（P)和過鈍化區（T)。應用陽極極化曲線（εm)及相關的陰極極化曲線（圖1-2中的①、②、③、④),可以求得腐蝕電位和腐蝕電流密度（圖1-2中的陽極化曲線和陰極化曲線的交點A、B、C、D、E、F)。
金(jin)(jin)(jin)屬或合金(jin)(jin)(jin)在不同條件下，其電化(hua)(hua)(hua)學腐(fu)蝕(shi)有四種狀(zhuang)(zhuang)(zhuang)(zhuang)態：一(yi)是(shi)(shi)活化(hua)(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態，腐(fu)蝕(shi)電流強度(du)(du)較(jiao)大，因而腐(fu)蝕(shi)速度(du)(du)較(jiao)快；二(er)是(shi)(shi)相(xiang)對穩定狀(zhuang)(zhuang)(zhuang)(zhuang)態，即金(jin)(jin)(jin)屬處于可以鈍化(hua)(hua)(hua)也可以活化(hua)(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態；三(san)是(shi)(shi)鈍化(hua)(hua)(hua)穩定狀(zhuang)(zhuang)(zhuang)(zhuang)態，金(jin)(jin)(jin)屬只處于鈍化(hua)(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態，而且是(shi)(shi)穩定的(de)(de)，能夠自動鈍化(hua)(hua)(hua)，只有很小(xiao)的(de)(de)腐(fu)蝕(shi)電流，腐(fu)蝕(shi)速度(du)(du)很小(xiao)；四是(shi)(shi)過鈍化(hua)(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態，當金(jin)(jin)(jin)屬處于過鈍化(hua)(hua)(hua)狀(zhuang)(zhuang)(zhuang)(zhuang)態時有較(jiao)高的(de)(de)腐(fu)蝕(shi)電流。
為了提高(gao)不銹鋼的耐腐蝕性能，我們希望：
a. 不銹鋼易處于(yu)鈍化態，也就(jiu)是可(ke)以自動鈍化；
b. 不銹鋼鈍化后腐蝕電流密度要(yao)很低；
c. 不銹鋼鈍化狀(zhuang)態的(de)（腐蝕）電位范圍要寬。
上(shang)述三(san)點分別指出(chu)了不銹鋼獲得鈍(dun)化的必要條件、鈍(dun)化狀(zhuang)態(tai)的腐(fu)蝕速度和鈍(dun)化狀(zhuang)態(tai)的相(xiang)對穩定(ding)性。
不(bu)(bu)銹鋼只(zhi)有處在鈍化(hua)狀態(tai)方能耐腐蝕(shi)，這時鈍化(hua)狀態(tai)腐蝕(shi)電流最小(xiao)，腐蝕(shi)速度最慢(man)，其(qi)他三(san)種狀態(tai)下不(bu)(bu)銹鋼都是(shi)不(bu)(bu)耐腐蝕(shi)的(de)(de)。由(you)此可見(jian)，不(bu)(bu)銹鋼的(de)(de)“不(bu)(bu)銹”是(shi)相(xiang)對的(de)(de)，只(zhi)是(shi)腐蝕(shi)速度比較(jiao)慢(man)就是(shi)了。
