不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

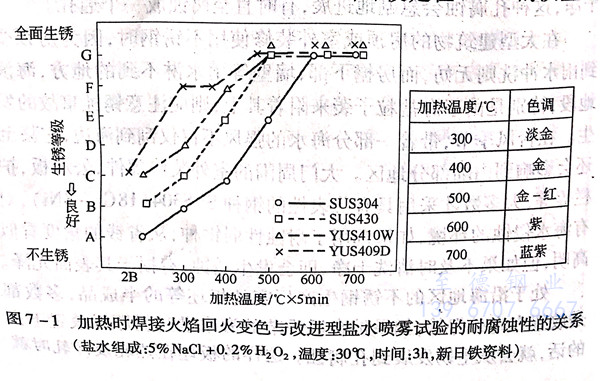

  在大氣中，由(you)于(yu)加(jia)熱產(chan)生回火變色(se)(se)與耐腐蝕性的(de)(de)(de)關系如(ru)圖7-1所示。試驗(yan)材料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和YUS409D(11Cr-0.2Ti).表(biao)面是2B精加(jia)工(gong)方式（退火→采取酸(suan)洗工(gong)藝除掉氧(yang)化(hua)薄(bo)膜→使用平(ping)整(zheng)軋機(ji)（Skinmill)校平(ping)）為基準，經300~700℃加(jia)熱后，使用5%NaCl+0.2%H2O2水溶液，溫(wen)(wen)度(du)30℃,進行(xing)3h噴(pen)霧后，按試驗(yan)材料(liao)表(biao)面的(de)(de)(de)生銹(xiu)(xiu)狀態，進行(xing)耐腐蝕性評價。隨著(zhu)加(jia)熱溫(wen)(wen)度(du)的(de)(de)(de)上(shang)升，其色(se)(se)調(diao)由(you)淡(dan)金(jin)色(se)(se)向藍紫色(se)(se)轉變，從圖7-1的(de)(de)(de)結(jie)果(guo)可見，即便是在300℃的(de)(de)(de)淡(dan)金(jin)色(se)(se)回火色(se)(se)調(diao)中亦屬生銹(xiu)(xiu)。還可以(yi)看(kan)出，隨著(zhu)溫(wen)(wen)度(du)的(de)(de)(de)上(shang)升，任何(he)鋼種的(de)(de)(de)氧(yang)化(hua)都加(jia)快，到(dao)500℃時，試料(liao)的(de)(de)(de)含鉻（Cr)量(liang)越高，越不易生銹(xiu)(xiu)，而到(dao)600℃時，變得與含鉻（Cr)量(liang)無關，這些(xie)鋼種均全面生銹(xiu)(xiu)。

   在焊接時，如果使用氬（Ar)等惰性氣體進行充分(fen)的保(bao)護，則可(ke)以防止上述(shu)現象發生。當發生上述(shu)氧(yang)化物時，有必要進行磨削或酸洗，將氧(yang)化物完全除掉(diao)。
