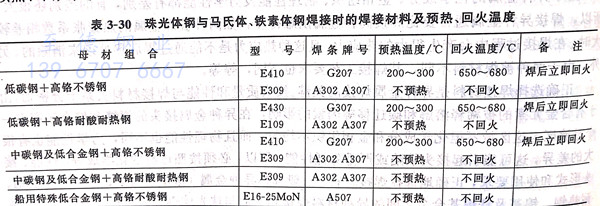

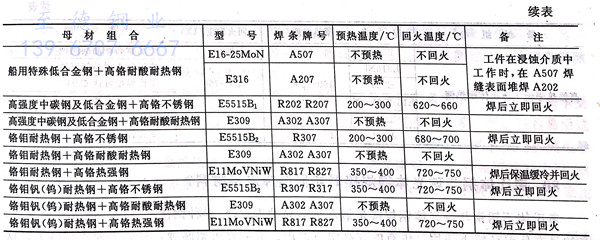

珠(zhu)光體(ti)鋼(gang)與(yu)(yu)鐵素(su)體(ti)鋼(gang)進行(xing)異(yi)種鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)時(shi)，通常即可(ke)選(xuan)用(yong)珠(zhu)光體(ti)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)，又可(ke)能選(xuan)用(yong)鐵素(su)體(ti)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)。當珠(zhu)光體(ti)鋼(gang)與(yu)(yu)Cr12%型鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)時(shi)，如(ru)果(guo)采用(yong)珠(zhu)光體(ti)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)就(jiu)容易(yi)在熱(re)影響區產生裂紋(wen)，而采用(yong)鐵素(su)體(ti)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)就(jiu)能基(ji)本(ben)上防止這類裂紋(wen)的產生。由(you)于電弧的強烈攪拌作用(yong)，這種焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭的過渡層(ceng)在焊(han)(han)(han)后(hou)冷(leng)卻過程中可(ke)能產生淬硬馬(ma)氏(shi)(shi)體(ti)組織，所以這類異(yi)種鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)時(shi)，不(bu)僅需要(yao)預熱(re)，而且(qie)需要(yao)焊(han)(han)(han)后(hou)緩冷(leng)或及時(shi)回火處理。當不(bu)能進行(xing)預熱(re)或回火處理時(shi)，也(ye)可(ke)選(xuan)用(yong)奧氏(shi)(shi)體(ti)不(bu)銹鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)。珠(zhu)光體(ti)鋼(gang)與(yu)(yu)馬(ma)氏(shi)(shi)體(ti)、鐵素(su)體(ti)鋼(gang)焊(han)(han)(han)接(jie)(jie)(jie)(jie)時(shi)的焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料(liao)及預熱(re)、回火溫度見表3-30。
