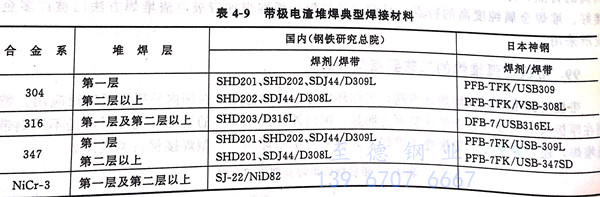

帶極電渣堆焊是在20世紀80年代初發展起來的，由于其優勢明顯，獲得了迅速應用。其堆焊材料見表4-9。

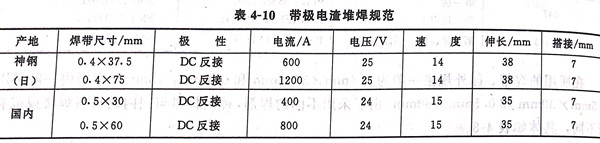

在所用的(de)(de)焊帶，國(guo)外規格(ge)一般(ban)為0.4mm×37.5mm和(he)0.4mm×75mm,而(er)國(guo)內一般(ban)采用0.5mm×30mm和(he)0.5mm×60mm。由于采用不(bu)同(tong)的(de)(de)焊劑(ji)，神鋼材(cai)料與國(guo)內的(de)(de)材(cai)料焊接(jie)規范有所不(bu)同(tong)，具體如表4-10.

堆(dui)焊時要注(zhu)意如下(xia)幾點：

 1. 焊(han)前對焊(han)劑(ji)進行350℃×2h烘烤(kao)。

 2. 最好采(cai)用磁控裝置(zhi)，防止咬(yao)邊和增加(jia)潤濕角。

3. 堆焊層厚度(du)一般為4mm,不應(ying)超過5mm,否則容(rong)易造成未熔合(he)等缺陷(xian)。

 4. 堆(dui)焊(han)時以(yi)水平到0.5°左右的(de)上(shang)坡焊(han)，以(yi)水平位置為最佳。

5. 焊劑(ji)不(bu)宜(yi)太厚，特別在(zai)焊帶后面熔渣不(bu)要撒焊劑(ji)。

 6. 在實際堆焊時，若發(fa)生將被(bei)搭(da)接覆蓋的(de)(de)一(yi)側潤濕角不好，太陡(dou)時要打磨，特(te)別是液態金(jin)屬(shu)流動(dong)不好的(de)(de)鎳基合金(jin)，更要注意。

 7. 堆焊(han)過程(cheng)中，若發現有弧坑裂(lie)紋，應將裂(lie)紋清除，再堆焊(han)。
