浙江至德鋼業有限公司為您介紹等徑不銹鋼三通(tong)、異徑三通、直角三通、斜角三通及Y型三通的生產工藝與技術方法。

一(yi)、焊(han)接三通展開圖(tu)

1. 等徑直角三通展開圖

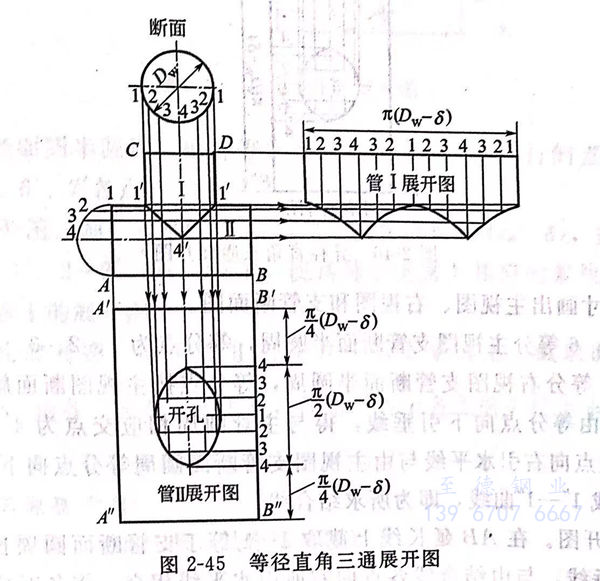

  圖2-45為等(deng)徑直角三通展開圖，其作(zuo)圖步驟如下。

 ①. 按已(yi)知尺寸畫出(chu)主視(shi)圖(tu)和斷面圖(tu)，由(you)于兩管直徑相等，其結合(he)線為兩管邊線交(jiao)點(dian)與軸線交(jiao)點(dian)的連線，可直接畫出(chu)。

 ②. 6等(deng)分管Ⅰ斷面半圓(yuan)周，等(deng)分點(dian)為1、2、3、4、3、2、1.由等(deng)分點(dian)引下垂線，得與(yu)結合線1'-4'-1'交點(dian)。

 ③. 畫(hua)管(guan)(guan)Ⅰ展開(kai)圖(tu)。在(zai)CD延(yan)長線(xian)(xian)上取1-1等于管(guan)(guan)Ⅰ斷面(mian)圓周長度，并(bing)12等分。由(you)各(ge)等分點向下引(yin)垂線(xian)(xian)，與由(you)結合線(xian)(xian)各(ge)點向右所引(yin)的水平(ping)線(xian)(xian)相交(jiao)(jiao)，將(jiang)各(ge)對(dui)應交(jiao)(jiao)點連(lian)成曲線(xian)(xian)，即(ji)得所求管(guan)(guan)Ⅰ展開(kai)圖(tu)。

 ④. 畫管Ⅱ展開(kai)(kai)圖(tu)。在(zai)主視圖(tu)正下(xia)方畫一長方形，使(shi)其長度等(deng)于(yu)圓管斷面周長，寬等(deng)于(yu)主視圖(tu)AB。在(zai)B'B”線(xian)上(shang)取4-4等(deng)于(yu)斷面1/2圓周。6等(deng)分(fen)4-4,等(deng)分(fen)點為(wei)(wei)4、3、2、1、2、3、4,由各等(deng)分(fen)點向左引(yin)水平線(xian)，與由主視圖(tu)結(jie)合線(xian)各點向下(xia)所(suo)引(yin)的垂線(xian)相交(jiao)，將(jiang)各對應交(jiao)點連成(cheng)曲(qu)線(xian)，即(ji)為(wei)(wei)管I開(kai)(kai)孔實形。A'B'B"A”即(ji)為(wei)(wei)所(suo)求管Ⅱ展開(kai)(kai)圖(tu)。

 ⑤. 等徑(jing)三(san)通展開(kai)(kai)圖壁厚處理(li) 因為等徑(jing)三(san)通的連接不(bu)管是(shi)(shi)正(zheng)交(jiao)(jiao)還是(shi)(shi)斜交(jiao)(jiao)，結合線的投影都是(shi)(shi)直線，因此都按外徑(jing)放(fang)樣，開(kai)(kai)孔的展開(kai)(kai)也按外徑(jing)計算。

 2. 異(yi)徑直角三通(tong)展開圖

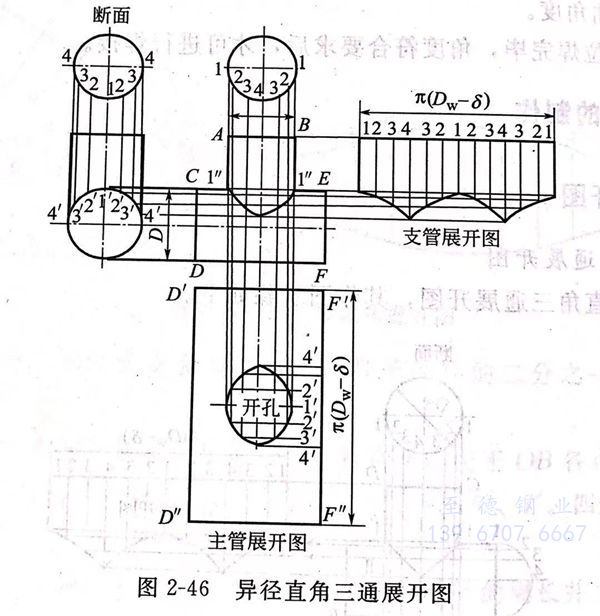

  圖(tu)2-46為異徑直(zhi)角三通(tong)展開圖(tu)，其作圖(tu)步驟如下。

  ①. 按已知尺寸畫(hua)出主視圖、右視圖和支管斷面圖。

  ②. 求結(jie)合(he)線(xian)(xian)(xian)。6等(deng)分(fen)主(zhu)視(shi)圖(tu)支(zhi)管(guan)(guan)斷(duan)面半圓(yuan)周(zhou)，等(deng)分(fen)點為1、2、3、4、3、2、1,由(you)等(deng)分(fen)點引下垂線(xian)(xian)(xian)；6等(deng)分(fen)右視(shi)圖(tu)支(zhi)管(guan)(guan)斷(duan)面半圓(yuan)周(zhou)，等(deng)分(fen)點按主(zhu)視(shi)圖(tu)斷(duan)面旋轉90°,為4、3、2、1、2、3、4,由(you)等(deng)分(fen)點向(xiang)下引垂線(xian)(xian)(xian)，得與(yu)主(zhu)管(guan)(guan)圓(yuan)周(zhou)相應交(jiao)點為4'、3'、2'、1'、2'、3'、4'.再由(you)各交(jiao)點向(xiang)右引水平線(xian)(xian)(xian)與(yu)由(you)主(zhu)視(shi)圖(tu)支(zhi)管(guan)(guan)斷(duan)面圓(yuan)周(zhou)等(deng)分(fen)點向(xiang)下所引的垂線(xian)(xian)(xian)相交(jiao)，將各對應交(jiao)點連成1"-1”曲線(xian)(xian)(xian)，即為所求結(jie)合(he)線(xian)(xian)(xian)。

 ③. 畫支(zhi)管展(zhan)(zhan)開圖。在AB延(yan)長線上(shang)截取1-1等(deng)于支(zhi)管斷(duan)面圓周長度，并12等(deng)分。由(you)等(deng)分點向下(xia)引(yin)垂線，與(yu)由(you)結(jie)合線各點向右(you)所(suo)引(yin)水平線相交(jiao)，將各對應交(jiao)點連(lian)成光滑曲線，即得支(zhi)管展(zhan)(zhan)開圖。

  ④. 畫主(zhu)管展開(kai)圖。在(zai)CD、EF向(xiang)(xiang)下(xia)的延(yan)長線(xian)上作一矩形，使其長等于主(zhu)管斷面圓周長，由(you)中點(dian)(dian)1'向(xiang)(xiang)上和向(xiang)(xiang)下(xia)對稱(cheng)截取與右視圖中12、23、34弧長相等的線(xian)段，得出各點(dian)(dian)向(xiang)(xiang)左(zuo)引水平(ping)線(xian)，與由(you)主(zhu)視圖結合線(xian)各點(dian)(dian)向(xiang)(xiang)下(xia)所引垂線(xian)相交(jiao)(jiao)的交(jiao)(jiao)點(dian)(dian)，將對應(ying)交(jiao)(jiao)點(dian)(dian)連成(cheng)光滑曲線(xian)，即(ji)得主(zhu)管開(kai)孔實形，D'F'F"D"即(ji)為主(zhu)管展開(kai)圖。

  ⑤. 異(yi)徑(jing)(jing)(jing)(jing)三通壁(bi)厚處理。不鏟(chan)坡(po)口的異(yi)徑(jing)(jing)(jing)(jing)三通，支(zhi)管(guan)按(an)(an)(an)(an)(an)內徑(jing)(jing)(jing)(jing)放(fang)樣(yang)(yang)，主管(guan)按(an)(an)(an)(an)(an)內徑(jing)(jing)(jing)(jing)放(fang)樣(yang)(yang)。如果管(guan)壁(bi)較厚，支(zhi)管(guan)要求兩面有坡(po)口時，則按(an)(an)(an)(an)(an)中(zhong)徑(jing)(jing)(jing)(jing)放(fang)樣(yang)(yang)，而主管(guan)按(an)(an)(an)(an)(an)外徑(jing)(jing)(jing)(jing)放(fang)樣(yang)(yang)，但不管(guan)支(zhi)管(guan)按(an)(an)(an)(an)(an)內徑(jing)(jing)(jing)(jing)或中(zhong)徑(jing)(jing)(jing)(jing)放(fang)樣(yang)(yang)，支(zhi)管(guan)展(zhan)(zhan)開(kai)長度(du)則按(an)(an)(an)(an)(an)成品管(guan)或卷板管(guan)來確定。主管(guan)切孔的展(zhan)(zhan)開(kai)長度(du)按(an)(an)(an)(an)(an)外徑(jing)(jing)(jing)(jing)確定。

 3. 等徑斜三通展開(kai)圖(tu)

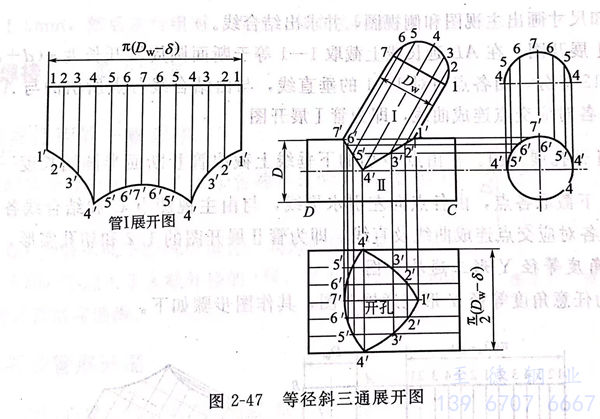

 圖2-47為等徑斜(xie)三通(tong)展開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出(chu)主視圖和(he)斷面圖。

 ②. 直接(jie)畫出等徑斜三通管的結合線。

 ③. 6等分支管(guan)斷面(mian)圓半圓周，由(you)各(ge)等分點引與支管(guan)中心線(xian)平(ping)行的(de)直線(xian)，交(jiao)結合線(xian)于1'、2'、3'、4'、5'、6'、7各(ge)點。

 ④. 畫(hua)管Ⅰ的(de)展開(kai)圖。畫(hua)一水平線1-1等于斷面圓周長，并12等分；由各等分點(dian)引下垂(chui)線1-1'、2-2'、···、1-1',使其(qi)等于支管上(shang)相應的(de)素線長度；用光滑(hua)曲線連接(jie)各點(dian)，即得管Ⅰ的(de)展開(kai)圖。

 ⑤. 畫管(guan)Ⅱ開(kai)孔展開(kai)圖。在由(you)管(guan)Ⅱ右端點(dian)所(suo)(suo)引(yin)下垂線上，截取(qu)斷面圓半圓周長并6等(deng)分，由(you)各點(dian)向(xiang)左引(yin)水平線，與結合線上各點(dian)所(suo)(suo)引(yin)的下垂線相(xiang)交，將各對(dui)應相(xiang)交點(dian)連成(cheng)曲線，即為管(guan)Ⅱ開(kai)孔實形。

 4. 異徑斜交三通展開圖

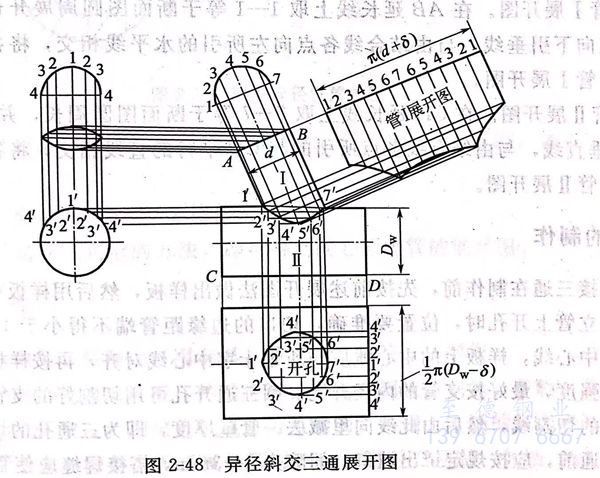

 圖(tu)2-48為異徑斜交三通展開圖(tu)，其作圖(tu)步驟如下。

 ①. 按已(yi)知(zhi)尺寸畫出主視圖(tu)和側視圖(tu)，并求出結合線(xian)。

 ②. 畫管(guan)Ⅰ展(zhan)開圖。在AB延長線上截取(qu)1-1等(deng)(deng)于斷面圓周展(zhan)開長度，并12等(deng)(deng)分，由(you)各(ge)點引對1-1的(de)垂直線，與(yu)由(you)結(jie)合線各(ge)點所引的(de)與(yu)AB平行(xing)的(de)直線相(xiang)交，將(jiang)各(ge)對應(ying)交點連成曲線，即為(wei)管(guan)Ⅰ展(zhan)開圖。

 ③. 畫管(guan)Ⅱ開(kai)孔(kong)展開(kai)圖。在由(you)(you)點(dian)D引的(de)下(xia)垂線(xian)(xian)上截取管(guan)Ⅱ斷面(mian)半(ban)圓周長度并由(you)(you)中點(dian)1'上下(xia)截取各(ge)點(dian)，由(you)(you)各(ge)點(dian)向左引水平線(xian)(xian)，與由(you)(you)主(zhu)視圖點(dian)C和結(jie)合線(xian)(xian)各(ge)點(dian)所引下(xia)垂線(xian)(xian)相交，將各(ge)對應交點(dian)連成曲線(xian)(xian)及直線(xian)(xian)，即(ji)為(wei)管(guan)Ⅱ展開(kai)圖的(de)1/2和切孔(kong)實形(xing)。

 5. 任意角度等徑(jing)Y型三通展(zhan)開圖

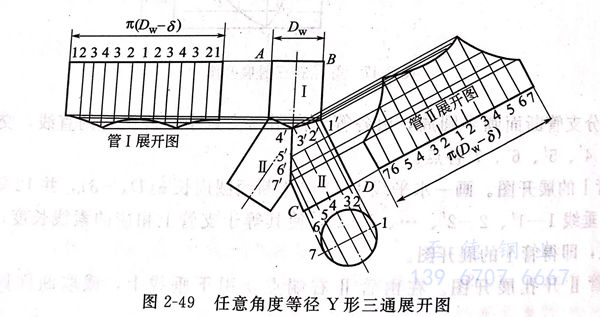

 圖(tu)2-49為任意角度等徑Y形三通(tong)展開圖(tu)，其作圖(tu)步(bu)驟如下。

 ①. 按(an)已(yi)知尺寸(cun)畫出主視圖和(he)斷面圖。

 ②. 將斷面圖半圓周分成6等份，等分點(dian)為(wei)1、2、3、··、7.由各等分點(dian)向上引管(guan)Ⅱ中心線(xian)的平行線(xian)，與(yu)管(guan)I的結(jie)合(he)線(xian)交(jiao)點(dian)為(wei)1'、2'、3'、4',與(yu)管(guan)Ⅱ的結(jie)合(he)線(xian)交(jiao)點(dian)為(wei)4'、5'、6'、7'.

 ③. 畫管Ⅰ展開圖。在AB延長線(xian)(xian)上取1-1等(deng)于斷面圖圓周展開長度，并12等(deng)分，由各等(deng)分點(dian)向(xiang)下引垂(chui)線(xian)(xian)，與由結合線(xian)(xian)各點(dian)向(xiang)左(zuo)所引的水平線(xian)(xian)相交(jiao)，將各對應交(jiao)點(dian)連成(cheng)曲(qu)線(xian)(xian)，即得出(chu)管Ⅰ展開圖。

 ④. 畫管Ⅱ展開圖(tu)。在(zai)CD延長(chang)線(xian)上取7-7等(deng)于(yu)斷面圖(tu)圓(yuan)周長(chang)，并(bing)12等(deng)分，由各點引7-7的垂(chui)直(zhi)線(xian)，與(yu)(yu)由結合線(xian)各點所引的與(yu)(yu)CD平行的直(zhi)線(xian)相交，將(jiang)各對應交點連成(cheng)曲線(xian)，即得出管Ⅱ展開圖(tu)。

二、不銹鋼(gang)三通(tong)的制作(zuo)

  各種焊接不銹(xiu)鋼三(san)通(tong)在制作前，先按前述展開圖法做出樣板，然后用樣板在主管和支管上劃線切割。在立管上開孔時，位置要準確，切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線，樣板上的中心線應與所劃十字中心線對齊，再按樣板劃線切割。為了提高三通的強度，最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線，然后由此線向里減去一管壁厚度，即為三通孔的切割線。

  組對不銹(xiu)鋼三通前，應(ying)按規定鏟出坡口，間隙(xi)為2~3mm,搭接焊縫應(ying)使管壁緊(jin)靠，其間隙(xi)不得大于1.5mm,然后進行組對、焊接，其方法同前。
