1. 卷邊圈制作方法

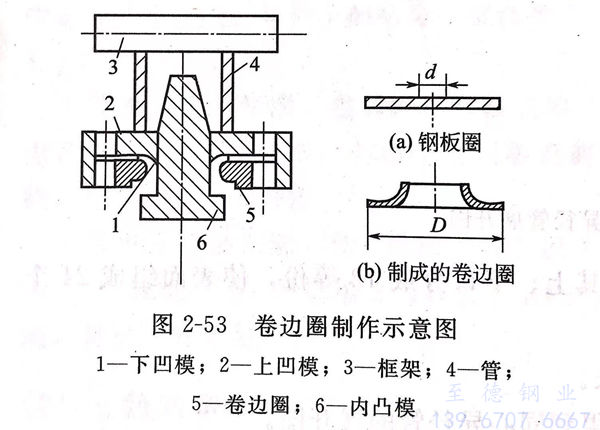

  如圖(tu)2-53所(suo)示，將鋼(gang)板(ban)圈(quan)(quan)置于上(shang)下(xia)凹(ao)模之間，內凸模在外(wai)力的(de)作用(yong)下(xia)將鋼(gang)板(ban)圈(quan)(quan)壓(ya)成卷邊(bian)(bian)(bian)圈(quan)(quan)。施力的(de)機具可(ke)采用(yong)液壓(ya)千斤頂。當(dang)鋼(gang)板(ban)厚(hou)為(wei)3mm時(shi)（材(cai)質為(wei)1Cr18Ni9Ti),100kN(10t)的(de)液壓(ya)千斤頂可(ke)制(zhi)作公稱尺(chi)寸(cun)DN25mm的(de)卷邊(bian)(bian)(bian)圈(quan)(quan)；當(dang)板(ban)厚(hou)3.5mm時(shi)，500kN(50t)液壓(ya)千斤頂可(ke)制(zhi)作公稱尺(chi)寸(cun)DN50mm的(de)卷邊(bian)(bian)(bian)圈(quan)(quan)；當(dang)板(ban)厚(hou)4mm時(shi)，1000kN（100t)液壓(ya)千斤頂可(ke)制(zhi)作公稱尺(chi)寸(cun)DN80mm的(de)卷邊(bian)(bian)(bian)圈(quan)(quan)。

圖 53.jpg


在加工鋼板圈時，應使其內徑與管子外徑的比為（1:2.1)~(1:2.2)。



 2. 卷邊(bian)短管的制作(zuo)



圖 54.jpg

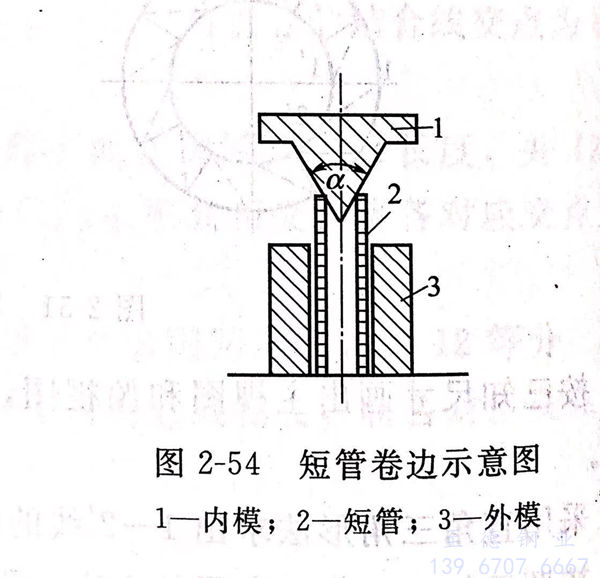

  短管(guan)卷(juan)(juan)(juan)邊(bian)可采用(yong)電動卷(juan)(juan)(juan)邊(bian)機，其制作(zuo)方(fang)法如圖2-54所(suo)示。內模(mo)的角(jiao)度(du)a有(you)45°、90°、125°、180°四(si)種(zhong)。在管(guan)子上卷(juan)(juan)(juan)邊(bian)時(shi)，內模(mo)（中碳鋼(gang)制成）更換4次，沖壓即成。短管(guan)卷(juan)(juan)(juan)邊(bian)比鋼(gang)圈(quan)卷(juan)(juan)(juan)邊(bian)麻煩些，但安裝方(fang)便。卷(juan)(juan)(juan)邊(bian)圈(quan)與管(guan)道(dao)焊(han)接時(shi)，常因(yin)焊(han)縫高(gao)度(du)較大，焊(han)后要進(jin)行加工(gong)，否則會造成卷(juan)(juan)(juan)邊(bian)圈(quan)與鋼(gang)法蘭(lan)接觸不緊密的缺(que)陷(xian)。
