不銹鋼管熱(re)處理(li)主要注意事項有以下幾點：鋼管熱處理溫度及爐溫、冷卻與冷卻速度及不銹鋼管的熱處理制度。

1. 熱處理(li)溫度及爐溫

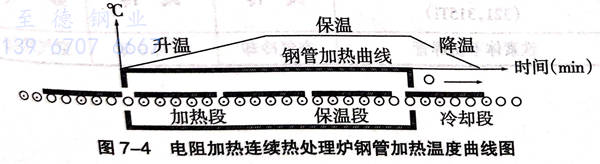

 在熱(re)處理過程(cheng)中，不銹(xiu)鋼(gang)管熱(re)處理溫度(du)及爐(lu)溫的(de)(de)控制是非常重要的(de)(de)（圖7-4)表7-1由(you)所列出了(le) AST-FAGERSTA 熱(re)處理爐(lu)各類鋼(gang)種(zhong)的(de)(de)熱(re)處理溫度(du)和加(jia)熱(re)爐(lu)各組電阻加(jia)熱(re)溫度(du)，在熱(re)處理時應(ying)照此嚴(yan)格控制，以保證熱(re)處理效果。

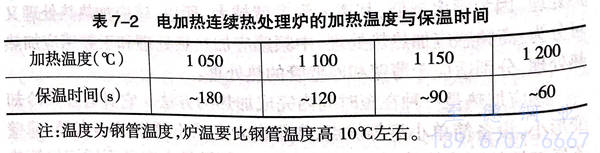

 電(dian)加(jia)熱連續熱處(chu)理(li)爐的加(jia)熱溫度與保溫時間見表7-2。

2. 冷(leng)卻與(yu)冷(leng)卻速度

 為了(le)防止碳化(hua)鉻(ge)的(de)(de)析(xi)出(chu)，對固熔(rong)處理的(de)(de)不銹(xiu)鋼管，必須進行(xing)快速冷卻。當(dang)不銹(xiu)鋼管的(de)(de)溫度在1000℃~600℃之間，冷卻速度為5℃/s,即(ji)兩分鐘(zhong)內一定要降(jiang)到600℃以(yi)下，可以(yi)防止鉻(ge)的(de)(de)碳化(hua)物析(xi)出(chu)，同時也避免了(le)σ相的(de)(de)析(xi)出(chu)，可防止高Cr-Mo鋼較(jiao)高的(de)(de)脆性的(de)(de)產生。

 其(qi)他形式熱處理的冷(leng)卻方式，按(an)照熱處理工(gong)藝要(yao)求實施。

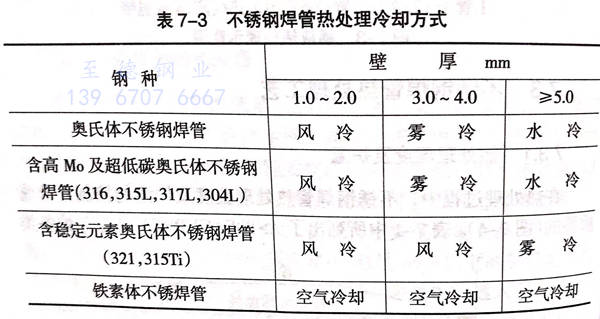

 不銹鋼(gang)管(guan)按鋼(gang)種(zhong)和壁厚選擇冷卻方式(shi)，見表7-3。

3. 不銹鋼焊(han)管的熱處理制度

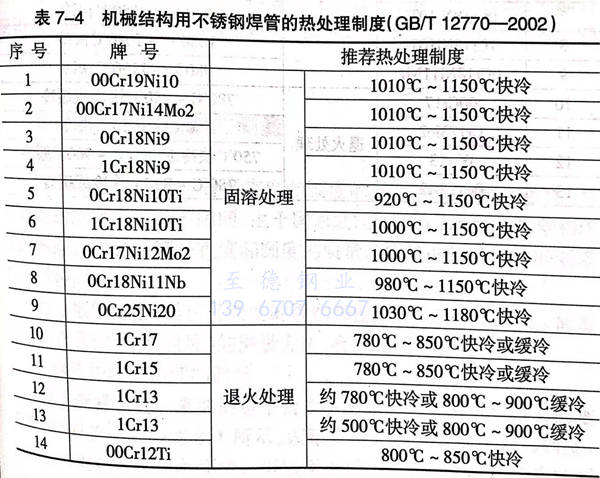

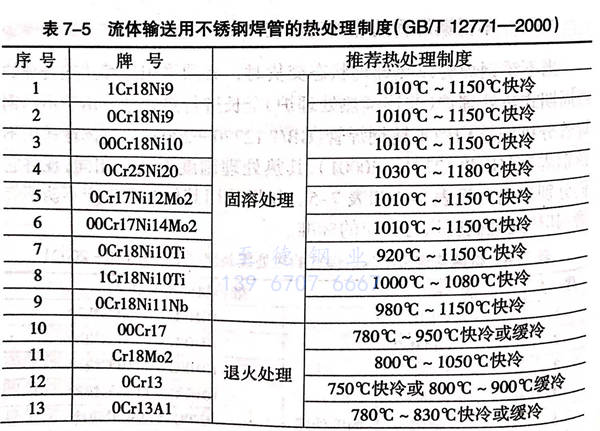

 當不(bu)(bu)銹(xiu)(xiu)鋼(gang)管以(yi)熱(re)處理(li)(li)狀態交貨時，必須采用連續(xu)式熱(re)處理(li)(li)爐或周期式熱(re)處理(li)(li)爐（非連續(xu)熱(re)處理(li)(li)爐）全長(chang)進行熱(re)處理(li)(li)。由(you)于不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊管分機械結(jie)構(gou)用不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊管（GB/T 14976-2002)和流體輸(shu)送用不(bu)(bu)銹(xiu)(xiu)鋼(gang)管（GB/T 14975 -2002),其(qi)熱(re)處理(li)(li)制度不(bu)(bu)完(wan)全相(xiang)同，現將它(ta)們分別(bie)列出，見表(biao)7-4和表(biao)7-5.如果(guo)采用其(qi)他(ta)標(biao)準生產不(bu)(bu)銹(xiu)(xiu)鋼(gang)焊管，其(qi)熱(re)處理(li)(li)制度執行相(xiang)應的標(biao)準。
