由于管道(dao)漏(lou)水原因、管道(dao)材質、連(lian)接方法等(deng)不(bu)同，所以維(wei)修方法也(ye)不(bu)同。
1. 鑄(zhu)鐵管(guan)承插口漏(lou)水的修理
首先要把(ba)管(guan)內水壓降至無壓狀態(tai)，然后用剔(ti)口(kou)(kou)釬把(ba)承口(kou)(kou)內的(de)舊填(tian)(tian)(tian)料(liao)(liao)(liao)清除(chu)出去再重新(xin)打口(kou)(kou)，采用填(tian)(tian)(tian)料(liao)(liao)(liao)與原有(you)填(tian)(tian)(tian)料(liao)(liao)(liao)相同；如果管(guan)內有(you)水，要使(shi)接(jie)口(kou)(kou)不再向外流水，然后再往(wang)接(jie)口(kou)(kou)內填(tian)(tian)(tian)塞水泥。在維修中有(you)時需帶壓接(jie)口(kou)(kou)，應(ying)選用適(shi)應(ying)性(xing)強的(de)水泥填(tian)(tian)(tian)料(liao)(liao)(liao)，常用的(de)有(you)銀粉水泥和氯化鈣(gai)水泥兩種(zhong)接(jie)口(kou)(kou)填(tian)(tian)(tian)料(liao)(liao)(liao)，它們具有(you)凝速快，嚴密性(xing)好等優(you)點。
填(tian)塞(sai)時(shi)若(ruo)有水(shui)(shui)(shui)(shui)滲(shen)出，就往滲(shen)水(shui)(shui)(shui)(shui)處甩些填(tian)料，止住(zhu)滲(shen)水(shui)(shui)(shui)(shui)后再(zai)填(tian)。填(tian)時(shi)從(cong)管子下(xia)部開始往管子上部填(tian)，左手擋(dang)住(zhu)接口(kou)(kou)(kou)端(duan)面，右手邊填(tian)邊搗，一(yi)(yi)直搗到(dao)水(shui)(shui)(shui)(shui)泥(ni)表(biao)(biao)面開始反漿時(shi)為(wei)止。分三層填(tian)入，每(mei)層承口(kou)(kou)(kou)深度(du)的1/3，最后一(yi)(yi)層水(shui)(shui)(shui)(shui)泥(ni)表(biao)(biao)面與承口(kou)(kou)(kou)表(biao)(biao)面相平，并(bing)用塞(sai)頭(tou)壓光，然(ran)后立即在承口(kou)(kou)(kou)端(duan)面纏一(yi)(yi)圈(quan)浸(jin)水(shui)(shui)(shui)(shui)草繩，用來阻擋(dang)水(shui)(shui)(shui)(shui)泥(ni)外脹(zhang)，然(ran)后用濕水(shui)(shui)(shui)(shui)泥(ni)糊(hu)住(zhu)草繩，澆水(shui)(shui)(shui)(shui)養生后回填(tian)土埋好管子。對水(shui)(shui)(shui)(shui)泥(ni)接口(kou)(kou)(kou)的管道，如承口(kou)(kou)(kou)為(wei)局部漏(lou)水(shui)(shui)(shui)(shui)，可(ke)不必把整個承口(kou)(kou)(kou)的水(shui)(shui)(shui)(shui)泥(ni)全部清(qing)除，而只需在漏(lou)水(shui)(shui)(shui)(shui)處局部修補即可(ke)。
2. 管卡堵漏

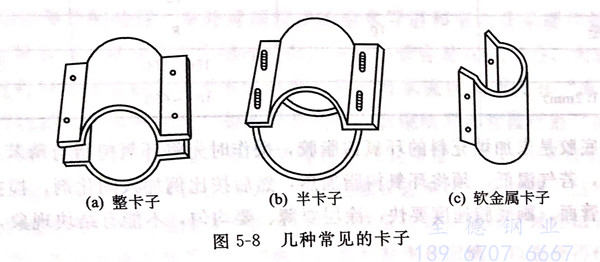

如果管(guan)壁腐蝕不嚴重，只有(you)小(xiao)孔漏(lou)水(shui)(shui)，可(ke)(ke)采(cai)用(yong)管(guan)卡(ka)(ka)堵(du)漏(lou)。水(shui)(shui)壓較大(da)時應停(ting)水(shui)(shui)堵(du)漏(lou)，水(shui)(shui)壓不大(da)時可(ke)(ke)帶水(shui)(shui)堵(du)漏(lou)。前者直接打卡(ka)(ka)子(zi)即(ji)可(ke)(ke)，后者需用(yong)錐形硬木塞(sai)(sai)經輕輕敲打塞(sai)(sai)進孔內，堵(du)塞(sai)(sai)漏(lou)水(shui)(shui)處，貼管(guan)子(zi)外(wai)皮(pi)鋸掉木塞(sai)(sai)外(wai)露部分。打卡(ka)(ka)子(zi)前在漏(lou)水(shui)(shui)處墊上大(da)小(xiao)適(shi)當、厚度為2mm的(de)軟膠皮(pi)，用(yong)卡(ka)(ka)子(zi)把(ba)軟膠皮(pi)壓緊即(ji)可(ke)(ke)。根據(ju)管(guan)徑大(da)小(xiao)和水(shui)(shui)壓高低，可(ke)(ke)采(cai)用(yong)整(zheng)卡(ka)(ka)子(zi)、半卡(ka)(ka)子(zi)和軟金屬卡(ka)(ka)子(zi)三種形式（見圖 5-8）。
3. 絲堵堵漏(lou)和鉛塞堵漏(lou)
當(dang)鑄鐵管(guan)管(guan)身有砂眼或腐蝕小孔局部漏水時，以漏水處為中心鉆一小孔，孔徑(jing)稍大于漏水處孔徑(jing)，攻(gong)螺紋后用絲堵堵塞(sai)即可；亦可用尖鑿把小孔鑿深塞(sai)進鉛(qian)塊，用手錘(chui)輕打，直(zhi)至不(bu)漏為止(zhi)。
4. 焊接堵(du)漏(lou)
是當鋼管穿(chuan)孔(kong)或局部(bu)裂紋(wen)時，可采用焊接(jie)方法(fa)堵(du)漏。
a. 當孔(kong)徑或裂紋寬度小于10mm時，可加工坡口直接(jie)焊接(jie)。
b. 對于較大孔(kong)徑或裂紋，可(ke)在管外加補(bu)丁焊(han)接。
c. 當管(guan)道離墻、離地太近施焊(han)(han)困難時，采用上部開洞補焊(han)(han)法，側面(mian)和底面(mian)漏水處(chu)從(cong)(cong)里面(mian)割坡(po)口，開洞處(chu)從(cong)(cong)外墻開坡(po)口，把漏水處(chu)從(cong)(cong)里面(mian)焊(han)(han)好(hao)后，再把瓦蓋放(fang)回(hui)原處(chu)堵(du)上焊(han)(han)好(hao)。此(ci)種方法在(zai)焊(han)(han)接接頭(tou)位置時應特(te)別注意，不(bu)然往往在(zai)內焊(han)(han)與(yu)外焊(han)(han)的接頭(tou)位置發生滲(shen)漏。
5. 環氧樹脂和玻(bo)璃(li)鋼堵漏
環氧樹脂(zhi)(zhi)是一(yi)種高分子化(hua)(hua)合物，主要用(yong)來(lai)作粘接劑，具有強度高、固(gu)化(hua)(hua)快(kuai)、耐腐蝕(shi)等優點(dian)，常(chang)用(yong)牌號為610。它是一(yi)種黏(nian)稠(chou)的(de)琥(hu)珀(po)色(se)透(tou)明流體，在氣溫(wen)低時(shi)，稠(chou)度較大，可采用(yong)適當加(jia)溫(wen)的(de)方法降低稠(chou)度，并(bing)隨(sui)伴隨(sui)用(yong)。環氧樹脂(zhi)(zhi)需加(jia)入固(gu)化(hua)(hua)劑固(gu)化(hua)(hua)，加(jia)入固(gu)化(hua)(hua)劑有乙(yi)二胺(an)(an)、二乙(yi)烯三胺(an)(an)、四乙(yi)烯五胺(an)(an)、593固(gu)化(hua)(hua)劑等。其中乙(yi)二胺(an)(an)使用(yong)最普遍(bian)。另(ling)外，還要加(jia)入增塑劑，如磷(lin)苯(ben)二甲(jia)(jia)酸二丁(ding)酯、磷(lin)苯(ben)二甲(jia)(jia)酸、煤焦油等。必(bi)要時(shi)還要加(jia)入稀釋劑，如丙(bing)酮、二甲(jia)(jia)苯(ben)、酒精等。
用環氧樹(shu)脂堵(du)漏時(shi)，需加入(ru)適量的填充料(liao)，如水泥，石(shi)英砂(sha)，以(yi)提高粘接(jie)(jie)料(liao)的力學性能和(he)粘接(jie)(jie)強(qiang)度(du)，加入(ru)量以(yi)稠(chou)度(du)合適為宜，過少易流(liu)淌，過多不易拌和(he)粘接(jie)(jie)操作。
修(xiu)(xiu)補前(qian)最好使修(xiu)(xiu)補部(bu)位朝(chao)上，對于(yu)金屬(shu)管材(cai)須將修(xiu)(xiu)補部(bu)位鑿成燕尾形槽口，每(mei)段槽口長應比裂紋長100mm～200mm,對于(yu)鋼筋混凝土管材(cai)，須將修(xiu)(xiu)補部(bu)位的保護層(ceng)和(he)混凝土剔除(chu)，使鋼筋局部(bu)外露。修(xiu)(xiu)補部(bu)位表面須除(chu)銹(xiu)，清除(chu)油污，并使表面粗糙，若(ruo)有潮濕現象，待曬干或吹風機吹干后再行(xing)修(xiu)(xiu)補。

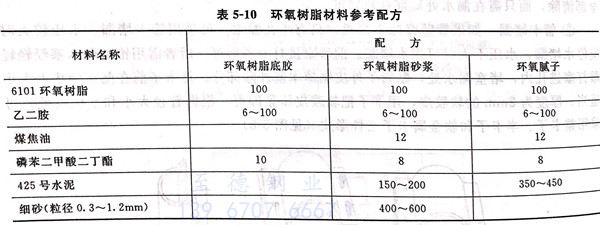

環氧(yang)樹脂因材質和施工條件(jian)(jian)不同，配(pei)方不能統一(yi)，具體的(de)調(diao)配(pei)比例(li)，表 5-10 可(ke)供參考，具體調(diao)配(pei)比例(li)，根據各組(zu)成成分的(de)作(zuo)用和施工條件(jian)(jian)可(ke)適當調(diao)整。
環(huan)氧樹(shu)脂(zhi)是未加填充料的環(huan)氧樹(shu)脂(zhi)膠，操作時先將(jiang)環(huan)氧樹(shu)脂(zhi)與磷苯二甲酸(suan)二丁(ding)酯(zhi)按質量比(bi)(bi)拌均(jun)，若(ruo)氣溫(wen)低，須將(jiang)環(huan)氧樹(shu)脂(zhi)加熱(re)，然后按比(bi)(bi)例加入固化劑，攪拌均(jun)勻后即可刷(shua)在(zai)待修補的管面(mian)。刷(shua)底膠速(su)度要(yao)快(kuai)，涂層(ceng)要(yao)薄、要(yao)均(jun)勻，不能有結塊(kuai)現象，以(yi)保證其密實性和粘接力。
環氧(yang)樹脂砂(sha)漿是在環氧(yang)樹脂膠(jiao)膠(jiao)液(ye)中摻入(ru)一定比例的水(shui)泥(ni)，砂(sha)子等填充料調(diao)配(pei)而成(cheng)。在調(diao)配(pei)時先將水(shui)泥(ni)、砂(sha)子按比例拌均，再(zai)倒入(ru)已拌好的環氧(yang)樹脂膠(jiao)膠(jiao)液(ye)中攪拌均勻。所用砂(sha)子應經淘洗(xi)、過篩、嗮干。氣溫高(gao)時填充料多些，氣溫低時填充料少些。
環氧(yang)膩子是在環氧(yang)膠液中摻(chan)入一(yi)定量的純水泥填料而成，與其(qi)匹配同環氧(yang)樹脂(zhi)砂漿一(yi)樣(yang)，隨溫度而變，氣溫高時，填充水泥量多(duo)些。
煤焦油可提高環氧樹脂的耐水性(xing)，并可降低成本，有一(yi)定(ding)的增(zeng)韌效果，但不如磷苯二甲酸二丁酯(zhi)，若(ruo)兩(liang)者配合使(shi)用效果更好(hao)。
修補時(shi)用(yong)干(gan)凈的毛刷粘(zhan)上(shang)少許環(huan)(huan)氧樹(shu)(shu)脂(zhi)底膠，先把待修部(bu)分薄涂一遍(bian)，然后用(yong)環(huan)(huan)氧樹(shu)(shu)脂(zhi)砂漿(jiang)(jiang)填補缺(que)陷，用(yong)鋼(gang)抹子反復壓實(shi)。為了防止(zhi)砂漿(jiang)(jiang)粘(zhan)住抹子，應在(zai)鋼(gang)抹子上(shang)擦少量機油。環(huan)(huan)氧樹(shu)(shu)脂(zhi)堵漏，在(zai)常溫條件(jian)下經過兩到(dao)四小時(shi)固化(hua)，十(shi)二(er)到(dao)二(er)十(shi)四小時(shi)即可(ke)通水。
玻璃(li)鋼即玻璃(li)纖維(wei)增(zeng)強塑料(liao)，它是(shi)由環氧(yang)樹脂(zhi)作為粘接材(cai)料(liao)、無(wu)捻方格玻璃(li)布(bu)（又稱無(wu)堿無(wu)捻粗紗方格布(bu)）作為增(zeng)強材(cai)料(liao)制成的堵(du)漏材(cai)料(liao)，可(ke)用于修補各(ge)種裂(lie)縫，其操作步驟(zou)如下：
a. 按前述環(huan)氧(yang)樹(shu)脂(zhi)修(xiu)補的要求。將待修(xiu)表(biao)面進行鑿槽、清洗等表(biao)面處理，刷環(huan)氧(yang)樹(shu)脂(zhi)底(di)膠(jiao)。
b. 待底(di)膠初步固化后，再(zai)均勻涂刷(shua)(shua)一道環氧樹脂膠液，然后將(jiang)一塊(kuai)玻璃布沿涂膠處鋪(pu)開，鋪(pu)平后立即用毛刷(shua)(shua)從中間向兩邊(bian)刷(shua)(shua)，趕除氣(qi)泡，包貼時要(yao)貼實(shi)(shi)，不得有氣(qi)泡和皺褶。貼實(shi)(shi)后再(zai)刷(shua)(shua)一層膠液，再(zai)貼第(di)二層玻璃纖維布。
c. 包貼(tie)(tie)(tie)層(ceng)數視管道直徑、壓(ya)力(li)和(he)泄(xie)漏情(qing)況而定，一般包貼(tie)(tie)(tie)4至6層(ceng)。底層(ceng)和(he)面層(ceng)是(shi)采(cai)用0.2mm厚的無捻方格玻璃布，每(mei)貼(tie)(tie)(tie)兩層(ceng)間(jian)隔一定時(shi)間(jian)，待初步固化后再包貼(tie)(tie)(tie)下兩層(ceng)，如此類推。
d. 每層搭接(jie)縫要錯開，搭接(jie)長度約(yue)150mm，口徑較(jiao)小時可包成一條玻璃鋼(gang)環帶(dai)。
e. 玻璃鋼的強度是逐(zhu)步升(sheng)高的，一般采用常溫養護。當氣溫在15℃以上時(shi)，養護時(shi)間(jian)不(bu)(bu)少于72小(xiao)時(shi)，當氣溫在15℃以下時(shi)，養護時(shi)間(jian)不(bu)(bu)少于168小(xiao)時(shi)，養護期(qi)間(jian)不(bu)(bu)能(neng)裝水承壓。
6. 換管子
當(dang)管(guan)(guan)子(zi)(zi)嚴重腐蝕、管(guan)(guan)壁(bi)很(hen)薄，需更換(huan)管(guan)(guan)子(zi)(zi)。換(huan)上去(qu)的新管(guan)(guan)子(zi)(zi)，其(qi)管(guan)(guan)材口徑與原來的管(guan)(guan)子(zi)(zi)相同。原有管(guan)(guan)道為(wei)承插管(guan)(guan)（鑄鐵管(guan)(guan)、混凝土管(guan)(guan)）時(shi)，拆除后(hou)采(cai)用焊(han)(han)接(jie)(jie)換(huan)管(guan)(guan)方法；原有管(guan)(guan)道為(wei)絲扣連接(jie)(jie)焊(han)(han)接(jie)(jie)鋼管(guan)(guan)時(shi)，拆除后(hou)采(cai)用絲扣連接(jie)(jie)（加活(huo)接(jie)(jie)頭(tou)）換(huan)管(guan)(guan)方法；原有管(guan)(guan)道為(wei)焊(han)(han)接(jie)(jie)連接(jie)(jie)的有縫和無(wu)縫鋼管(guan)(guan)時(shi)，拆除后(hou)采(cai)用焊(han)(han)接(jie)(jie)連接(jie)(jie)換(huan)管(guan)(guan)方法。
