1. 大(da)氣暴曬試驗(yan)

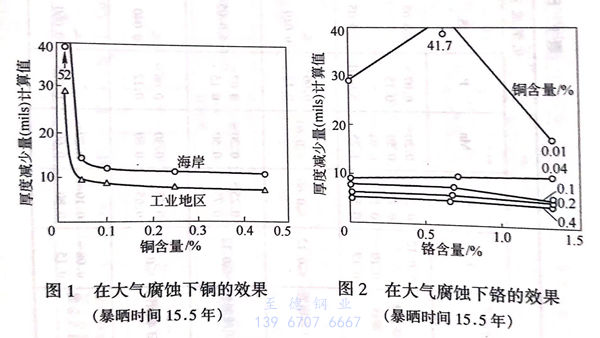

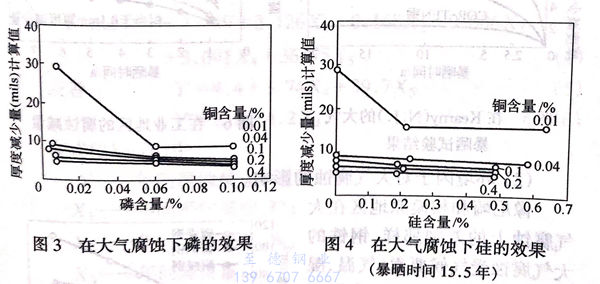

亞洲歐美色綜合一區二區在線:耐候鋼具有的優秀特性之一就是耐候性，然而為了知道暴露在大氣中的鋼材怎樣地被腐蝕則需要非常長的時間。如前所述，U.S.Steel公司在各個暴曬試驗場進行了長期的試驗，該公司的Larabee關于合金元素的效果曾經發表過圖1~圖4所示的實驗結果。根據些圖可以知道，對大氣腐蝕最有效果的元素是銅，0.1%銅的鋼和0.01%銅的鋼其耐蝕性顯著不同。現把單獨添加其他合金元素時的效果分別總結如下。
對提高耐(nai)候(hou)性有顯著效果的元素：P、Cu、Cr;
對(dui)提高耐候(hou)性稍(shao)有(you)效果的元素：Ni、Mo、V、Nb、Ti 等。
對提高耐候(hou)性沒(mei)有(you)效果的元素：C、Si、Mn、S。

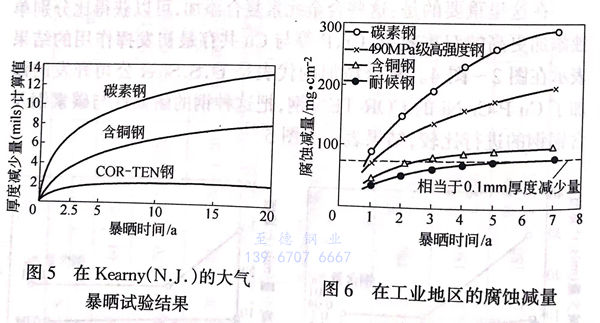

在(zai)這(zhe)里重要的(de)(de)(de)是：這(zhe)些合金元素(su)復(fu)合添加，可以獲得(de)比分別(bie)單(dan)獨添加更(geng)高的(de)(de)(de)雙重效(xiao)果(guo)，Cr、P等(deng)與(yu)Cu共(gong)存最(zui)初發揮(hui)作用(yong)的(de)(de)(de)結(jie)果(guo)表示在(zai)圖2~圖4。復(fu)合添加的(de)(de)(de)代表是U.S.Steel公(gong)司(si)開發的(de)(de)(de)添加了Cu-P-Cr-Ni的(de)(de)(de)COR-TEN鋼，把這(zhe)種鋼的(de)(de)(de)耐候性(xing)與(yu)碳素(su)鋼及含銅鋼的(de)(de)(de)進行比較，結(jie)果(guo)表示于(yu)圖5。

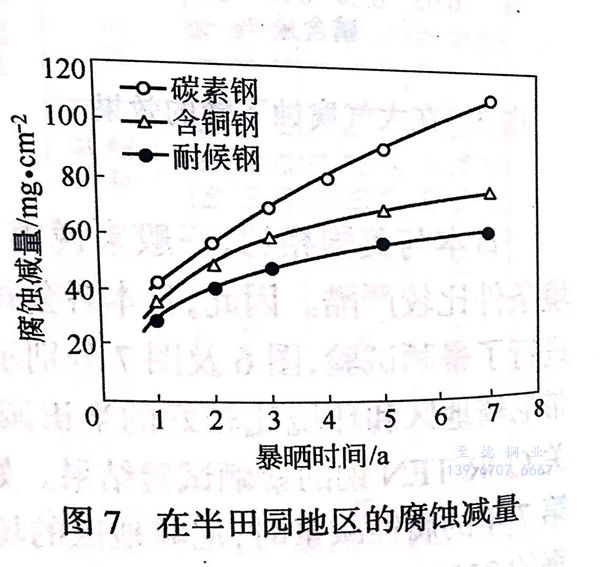

日(ri)本(ben)與美(mei)國相比(bi)，一(yi)般來(lai)說由于高溫、潮濕，大(da)氣腐蝕(shi)嚴重，環境(jing)(jing)條(tiao)件比(bi)較嚴酷。因此，日(ri)本(ben)各(ge)公司分別(bie)在(zai)不(bu)同(tong)環境(jing)(jing)條(tiao)件的(de)(de)各(ge)地區進(jin)行了(le)暴(bao)曬試驗，圖(tu)6及圖(tu)7分別(bie)示出(chu)了(le)在(zai)腐蝕(shi)環境(jing)(jing)嚴酷的(de)(de)工業地帶(dai)尼(ni)崎地區和(he)環境(jing)(jing)比(bi)較好的(de)(de)半田園地帶(dai)的(de)(de)相模原地區所(suo)獲(huo)得的(de)(de)有關COR-TEN鋼(gang)(gang)(gang)(gang)的(de)(de)暴(bao)曬試驗結果。如(ru)果根據這些(xie)圖(tu)來(lai)比(bi)較暴(bao)曬時(shi)間第7年(nian)的(de)(de)腐蝕(shi)減(jian)量(liang)時(shi)，尼(ni)崎地區的(de)(de)場(chang)合COR-TEN鋼(gang)(gang)(gang)(gang)只(zhi)不(bu)過是(shi)(shi)碳(tan)素鋼(gang)(gang)(gang)(gang)的(de)(de)26%.如(ru)果改變方法來(lai)比(bi)較厚度減(jian)少(shao)到0.1mm的(de)(de)時(shi)間時(shi)，COR-TEN鋼(gang)(gang)(gang)(gang)為(wei)5年(nian)左右，在(zai)此以后腐蝕(shi)減(jian)量(liang)大(da)為(wei)下降；而(er)含(han)銅鋼(gang)(gang)(gang)(gang)是(shi)(shi)2.5年(nian)，490MPa(50kg/m㎡)級高強度鋼(gang)(gang)(gang)(gang)是(shi)(shi)1年(nian)，碳(tan)素鋼(gang)(gang)(gang)(gang)是(shi)(shi)9個月(yue)，而(er)且(qie)因為(wei)COR-TEN鋼(gang)(gang)(gang)(gang)以外的(de)(de)鋼(gang)(gang)(gang)(gang)種腐蝕(shi)一(yi)直(zhi)沒有發生(sheng)鈍化(hua)，所(suo)以使(shi)其差別(bie)進(jin)一(yi)步增大(da)。在(zai)進(jin)行鋼(gang)(gang)(gang)(gang)鐵結構物(wu)的(de)(de)設計時(shi)，如(ru)果考慮鋼(gang)(gang)(gang)(gang)材(cai)銹所(suo)起(qi)到的(de)(de)作用，人們將會容(rong)易(yi)理解耐候鋼(gang)(gang)(gang)(gang)的(de)(de)優越性。
半(ban)田園(yuan)地區(qu)(qu)與工業(ye)地區(qu)(qu)相比(bi)腐蝕量顯著減少，所以耐候(hou)鋼(gang)和碳素(su)鋼(gang)的(de)(de)腐蝕量的(de)(de)差別不太大(da)，然而(er)這是由于(yu)大(da)氣(qi)中所含的(de)(de)二氧(yang)化硫濃度在工業(ye)地區(qu)(qu)高的(de)(de)原(yuan)因。
2. 環境因子(zi)對(dui)大氣腐蝕的(de)影(ying)響
像(xiang)尼崎和(he)相模(mo)原地區在(zai)大氣(qi)腐(fu)蝕上的差別(bie)那樣，鋼(gang)鐵(tie)的含銅鋼(gang)大氣(qi)腐(fu)蝕受氣(qi)候(hou)要(yao)素（氣(qi)溫、濕耐候(hou)鋼(gang)度、降雨量等）或大氣(qi)污染(ran)因子（二氧化硫、海鹽粒(li)子、沉積煤塵等）等環境因子的影響。

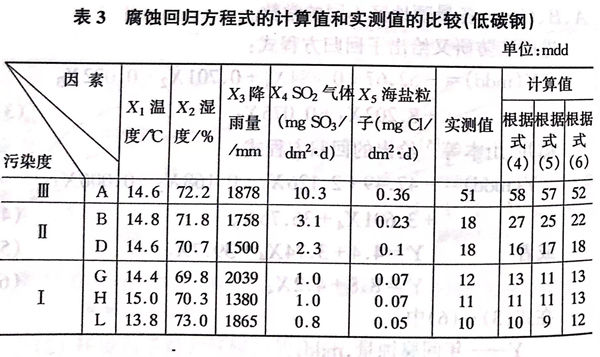

通過這些公(gong)式可以說，在任(ren)何(he)公(gong)式中二(er)氧(yang)化硫濃(nong)度的影響最大(da)。根據福井等的研究，如果(guo)把（4)、（5)、（6)各式和(he)實測值進行比較時，如表(biao)3出示的式（6)的簡略(lve)式的計算(suan)值與實測值非常一致，表(biao)明鋼(gang)鐵的大(da)氣腐(fu)蝕事實上(shang)可以作為二(er)氧(yang)化硫濃(nong)度的函數(shu)求(qiu)出來。
3. 關于(yu)耐(nai)候性(xing)的(de)考察
如果把不銹(xiu)(xiu)鋼(gang)(gang)(gang)暴露在(zai)大氣(qi)(qi)中(zhong)時(shi)，就會(hui)在(zai)表面上(shang)生成(cheng)穩定而且很薄的(de)(de)氧(yang)化覆膜(mo)（鈍化覆膜(mo)），以(yi)后不再被氧(yang)化，永(yong)遠(yuan)不會(hui)失(shi)去光澤，可是把候鋼(gang)(gang)(gang)放在(zai)大氣(qi)(qi)中(zhong)進行暴曬(shai)時(shi)則生成(cheng)銹(xiu)(xiu)，和碳素(su)鋼(gang)(gang)(gang)的(de)(de)外(wai)觀(guan)完全不同。而且在(zai)腐(fu)(fu)蝕(shi)進行中(zhong)一旦生成(cheng)某種(zhong)程度的(de)(de)銹(xiu)(xiu)層(ceng)時(shi)，耐候鋼(gang)(gang)(gang)的(de)(de)銹(xiu)(xiu)層(ceng)就會(hui)對腐(fu)(fu)蝕(shi)起保護作用(yong)，顯(xian)著地抑制以(yi)后的(de)(de)腐(fu)(fu)蝕(shi)，然而因為碳素(su)鋼(gang)(gang)(gang)的(de)(de)銹(xiu)(xiu)層(ceng)沒有這樣的(de)(de)抑制效(xiao)果，在(zai)腐(fu)(fu)蝕(shi)量上(shang)產(chan)生差異，所以(yi)當然認為耐候鋼(gang)(gang)(gang)的(de)(de)特長就在(zai)于這種(zhong)銹(xiu)(xiu)層(ceng)的(de)(de)保護效(xiao)果。
關于這一點，耐候鋼和碳(tan)素(su)鋼是同樣的(de)(de)(de)，如圖8所(suo)示，在(zai)腐蝕初期(qi)耐候鋼的(de)(de)(de)銹的(de)(de)(de)生成較快(kuai)。可是隨(sui)著(zhu)長(chang)時間(jian)暴曬，初期(qi)的(de)(de)(de)紅銹在(zai)大氣干濕(shi)交替之(zhi)中，在(zai)鄰接鋼的(de)(de)(de)表面部分(fen)慢慢形成帶有藍色(se)的(de)(de)(de)銹層，一般也被稱為“自涂漆鋼”。
像上述(shu)那(nei)樣(yang)進行直觀的考慮時(shi)，可(ke)以認(ren)為(wei)在耐候鋼上因為能形成(cheng)致密而(er)且(qie)粘附性良好的(de)銹(xiu)層，所(suo)以能夠阻(zu)礙水、氧(yang)、二氧(yang)化硫等腐蝕性物質的(de)滲透。例如Cadius和Schulz[6]就認為鋼中含有銅時，在褐色銹(xiu)的(de)下面能生(sheng)成(cheng)致密的(de)CuO和FeO、Fe2O3·H2O混合的黑色銹層，在黑色銹層下面進(jin)一(yi)步形(xing)成Cu·CuO層，通過(guo)這種致(zhi)密銹的保護(hu)作(zuo)用提高了(le)耐蝕性。
但是，根據Mayne7的(de)(de)(de)觀(guan)點，即使(shi)有致密(mi)銹(xiu)層的(de)(de)(de)存在也難以認為能(neng)夠充(chong)分阻止水和氧的(de)(de)(de)透(tou)過(guo)，像涂膜(mo)之類的(de)(de)(de)物質，鋼鐵(tie)腐(fu)蝕所需要的(de)(de)(de)水分、氧等的(de)(de)(de)透(tou)過(guo)速度越充(chong)分腐(fu)蝕能(neng)力越大，所以好像還不(bu)能(neng)說銹(xiu)層阻止透(tou)過(guo)的(de)(de)(de)能(neng)力超過(guo)涂膜(mo)。

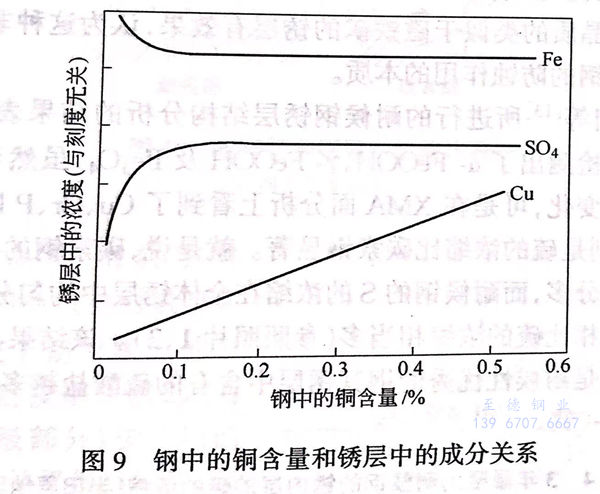

Copson 注意(yi)到圖(tu)1出示的(de)銅(tong)對鋼鐵的(de)大氣腐蝕的(de)影響顯著，研(yan)究了(le)鋼中的(de)銅(tong)量和銹(xiu)層的(de)化學組成之(zhi)間的(de)關系，結(jie)果如圖(tu)9所示，通過添(tian)加微量0.05%Cu,銹(xiu)層中的(de)SO4-已達到飽和，所以認為銅(tong)和SO4-按一(yi)定比(bi)例生(sheng)成的(de)絡(luo)鹽形成了(le)致密層，可是難點是一(yi)直沒有掌(zhang)握絡(luo)鹽的(de)實質。
如上所述可知，耐候鋼(gang)的(de)(de)所謂的(de)(de)穩定(ding)銹(xiu)層由于致密(mi)所以抑制(zhi)了(le)水或氧的(de)(de)滲透，大(da)體上能完(wan)全阻止后(hou)續(xu)的(de)(de)腐蝕反應，可是(shi)關于含有(you)Cu、Cr、P等(deng)的(de)(de)耐候鋼(gang)上為什(shen)么能生(sheng)成(cheng)致密(mi)的(de)(de)銹(xiu)層，并且所謂這種致密(mi)性是(shi)什(shen)么東西？實際情況(kuang)一直沒有(you)確切的(de)(de)說明(ming)。在日本以學(xue)振(zhen)97委員會為中心，積極進(jin)行了(le)試圖闡明(ming)耐候鋼(gang)特長的(de)(de)研究，已經知道有(you)久松·增(zeng)子、下平、岡田·細井等(deng)、松島·上野(ye)、小若·佐武(wu)等(deng)以及轟·門(men)等(deng)的(de)(de)研究。

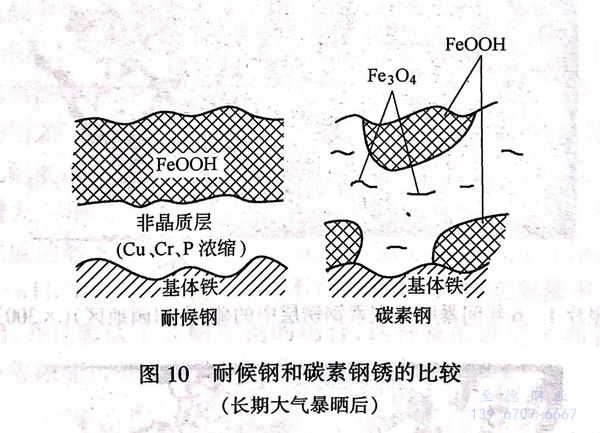

岡(gang)田(tian)等用(yong)X射(she)線衍射(she)、斷面顯微鏡(jing)觀(guan)察(cha)、XMA、鐵(tie)(tie)銹(xiu)(xiu)試驗(yan)、銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)電解(jie)還原等方法，研究(jiu)了耐(nai)候鋼(gang)(gang)(gang)和(he)碳素鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)特征。其結(jie)果(guo)(guo)是(shi)：（1)耐(nai)候鋼(gang)(gang)(gang)經5年(nian)的(de)(de)(de)(de)(de)暴(bao)曬材的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)在(zai)(zai)鐵(tie)(tie)基體(ti)上(shang)幾乎沒(mei)有(you)FeOOH存(cun)在(zai)(zai)的(de)(de)(de)(de)(de)部位，在(zai)(zai)FeOOH層(ceng)(ceng)(ceng)(ceng)和(he)鐵(tie)(tie)基體(ti)之(zhi)間能觀(guan)察(cha)到(dao)非常致(zhi)密(mi)的(de)(de)(de)(de)(de)層(ceng)(ceng)(ceng)(ceng)。相反(fan)，在(zai)(zai)碳素鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)上(shang)能夠觀(guan)察(cha)到(dao)FeOOH存(cun)在(zai)(zai)的(de)(de)(de)(de)(de)部位，而且(qie)裂(lie)紋也多；（2)如果(guo)(guo)綜合(he)X射(she)線衍射(she)和(he)電解(jie)還原法的(de)(de)(de)(de)(de)結(jie)果(guo)(guo)，在(zai)(zai)耐(nai)候鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)銹(xiu)(xiu)的(de)(de)(de)(de)(de)下(xia)層(ceng)(ceng)(ceng)(ceng)存(cun)在(zai)(zai)的(de)(de)(de)(de)(de)致(zhi)密(mi)層(ceng)(ceng)(ceng)(ceng)是(shi)由X射(she)線非晶(jing)質的(de)(de)(de)(de)(de)尖晶(jing)石型氧化鐵(tie)(tie)構成的(de)(de)(de)(de)(de)；（3)根(gen)據XMA檢測，在(zai)(zai)耐(nai)候鋼(gang)(gang)(gang)中(zhong)(zhong)所含有(you)的(de)(de)(de)(de)(de)Cu、Cr、P等有(you)效添(tian)加元素在(zai)(zai)銹(xiu)(xiu)下(xia)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)致(zhi)密(mi)層(ceng)(ceng)(ceng)(ceng)中(zhong)(zhong)濃縮，根(gen)據這(zhe)些實(shi)驗(yan)結(jie)果(guo)(guo)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)的(de)(de)(de)(de)(de)構造可以用(yong)模(mo)式圖表示在(zai)(zai)圖10,并且(qie)在(zai)(zai)耐(nai)候鋼(gang)(gang)(gang)中(zhong)(zhong)所含有(you)的(de)(de)(de)(de)(de)Cu、Cr、P有(you)效添(tian)加元素等在(zai)(zai)紅銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)（FeOOH)的(de)(de)(de)(de)(de)下(xia)面濃縮，對穩定(ding)非晶(jing)質的(de)(de)(de)(de)(de)類似于磁鐵(tie)(tie)礦的(de)(de)(de)(de)(de)銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)有(you)效果(guo)(guo)，認為這(zhe)種(zhong)非晶(jing)質銹(xiu)(xiu)層(ceng)(ceng)(ceng)(ceng)是(shi)耐(nai)候鋼(gang)(gang)(gang)的(de)(de)(de)(de)(de)防(fang)蝕作用(yong)的(de)(de)(de)(de)(de)本質。

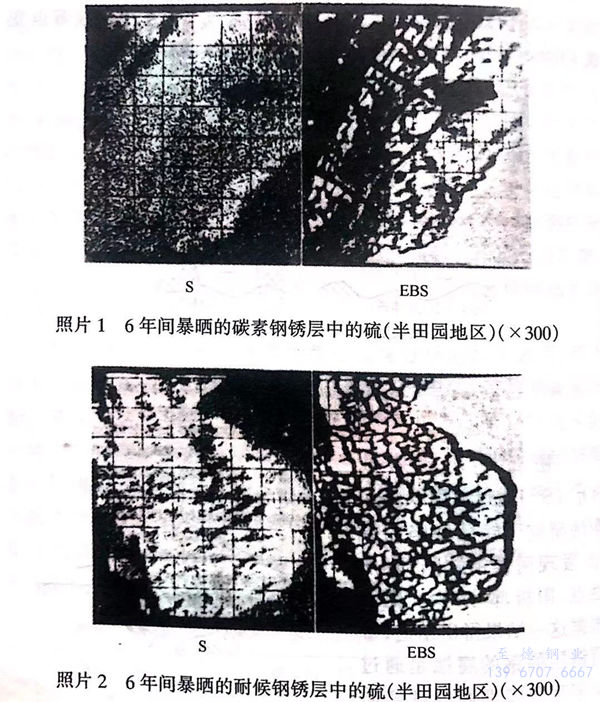

轟(hong)·門等所(suo)進行的(de)(de)(de)(de)耐(nai)候鋼銹層(ceng)結構分析(xi)的(de)(de)(de)(de)結果表明，用X射線衍射檢測出了α-FeOOH、y-FeOOH及Fe3O4,雖(sui)然和碳(tan)素(su)鋼相(xiang)比(bi)(bi)沒有變化，可是(shi)在XMA面分析(xi)上看到了Cu、Cr、P以及S的(de)(de)(de)(de)濃(nong)縮，特別(bie)是(shi)硫的(de)(de)(de)(de)濃(nong)縮比(bi)(bi)碳(tan)素(su)鋼顯著。就是(shi)說，碳(tan)素(su)鋼的(de)(de)(de)(de)硫的(de)(de)(de)(de)濃(nong)縮在外層(ceng)部分多(duo)，而耐(nai)候鋼的(de)(de)(de)(de)S的(de)(de)(de)(de)濃(nong)縮在全體銹層(ceng)中均勻分布，而且與(yu)碳(tan)素(su)鋼相(xiang)比(bi)(bi)硫的(de)(de)(de)(de)濃(nong)縮相(xiang)當多(duo)（參照照片1、2).該(gai)結果與(yu)Copson所(suo)說的(de)(de)(de)(de)越(yue)是(shi)耐(nai)候性(xing)優(you)秀的(de)(de)(de)(de)鋼其銹層(ceng)中含(han)有的(de)(de)(de)(de)硫酸(suan)鹽越(yue)多(duo)的(de)(de)(de)(de)研究結果（圖(tu)9)一致。

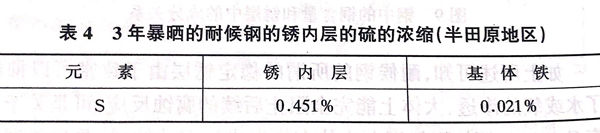

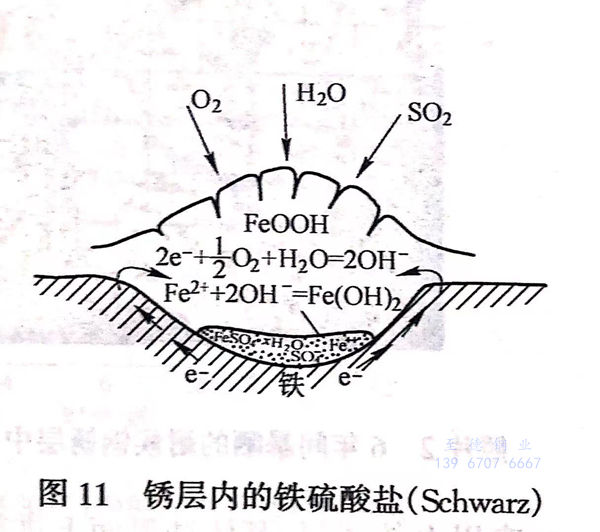

根(gen)據轟(hong)等的(de)(de)研究，如表4所(suo)示，耐候(hou)鋼銹內層的(de)(de)硫(liu)(liu)濃度達到(dao)0.45%,相當于基(ji)體(ti)鐵(tie)中(zhong)(zhong)(zhong)硫(liu)(liu)含(han)量的(de)(de)20倍(bei)以上(shang)，所(suo)以認為大部(bu)分硫(liu)(liu)是大氣中(zhong)(zhong)(zhong)的(de)(de)SO2形成(cheng)硫(liu)(liu)酸鹽后被固(gu)定下來(lai)的(de)(de)。Chandler 等敘述了在(zai)大氣暴曬材的(de)(de)銹層中(zhong)(zhong)(zhong)含(han)有(you)4%S04-離子，其中(zhong)(zhong)(zhong)可溶性硫(liu)(liu)酸鐵(tie)借助于內層大量存在(zai)著，Schwarz像(xiang)圖11那(nei)樣確認了在(zai)基(ji)體(ti)鐵(tie)表面上(shang)形成(cheng)了FeSO4'nH2O,并(bing)且Tanner在(zai)被銹覆蓋的(de)(de)基(ji)體(ti)鐵(tie)的(de)(de)很淺的(de)(de)凹(ao)痕處(chu)發現了FeSO4·4H2O,認為這個(ge)凹(ao)痕是局部(bu)腐(fu)蝕反(fan)應的(de)(de)陽(yang)極點。Evans 也談到(dao)金(jin)屬表面的(de)(de)間隙部(bu)裂紋等也變成(cheng)了陽(yang)極，SO4-離子向(xiang)那(nei)些部(bu)分遷移(yi)形成(cheng)了硫(liu)(liu)酸鐵(tie)。
松島用放射性(xing)影法研究(jiu)了(le)銹層(ceng)缺陷的分(fen)布，發現耐候鋼(gang)缺陷部（活性(xing)點、陽極部分(fen)）少。他(ta)們(men)根(gen)據這一結果得出結論，帶(dai)有銹層(ceng)的鋼(gang)的腐蝕是通過缺陷部分(fen)借助(zhu)腐蝕性(xing)物(wu)質的滲透進行的。
綜(zong)合(he)考慮以(yi)上結(jie)果，大氣腐蝕(shi)反應的(de)(de)(de)(de)第一階(jie)段是在(zai)(zai)硫(liu)酸(suan)鹽的(de)(de)(de)(de)環境下(xia)進行的(de)(de)(de)(de)。其理由是，在(zai)(zai)這樣的(de)(de)(de)(de)條件下(xia)只能(neng)生成硫(liu)酸(suan)亞鐵(tie)，雖(sui)然也能(neng)通過(guo)銹層向(xiang)基(ji)體鐵(tie)充(chong)分供給氧(yang)，可是不被氧(yang)化能(neng)夠穩定地存在(zai)(zai)，以(yi)及從(cong)存在(zai)(zai)于銹層中的(de)(de)(de)(de)硫(liu)酸(suan)亞鐵(tie)的(de)(de)(de)(de)含水(shui)量少來看，是由于腐蝕(shi)環境處(chu)在(zai)(zai)比較高的(de)(de)(de)(de)溫(wen)度。例(li)如已(yi)經知道4水(shui)鹽在(zai)(zai)60℃生成，認為在(zai)(zai)實際的(de)(de)(de)(de)大氣暴曬(shai)的(de)(de)(de)(de)日(ri)照條件下(xia)，溫(wen)度上升(sheng)到這種程度非常容易實現(xian)。
在以上(shang)的(de)銹(xiu)層(ceng)／基體鐵(tie)界面上(shang)進行腐(fu)蝕時(shi)，關于其(qi)腐(fu)蝕氣氛保持酸性的(de)理由，可以考(kao)慮Schikorr 提出的(de)循環(huan)反(fan)應(ying)的(de)理由，即通過以下的(de)反(fan)應(ying)保持酸性：
在這里，對判(pan)定(ding)鋼的(de)耐候性的(de)模(mo)型實(shi)驗來說，在硫酸溶液中(zhong)測定(ding)腐(fu)蝕特性的(de)方法是合適的(de)。這種實(shi)驗轟等(deng)。

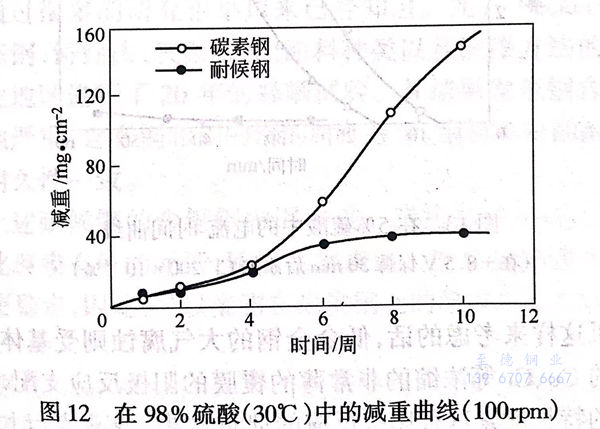

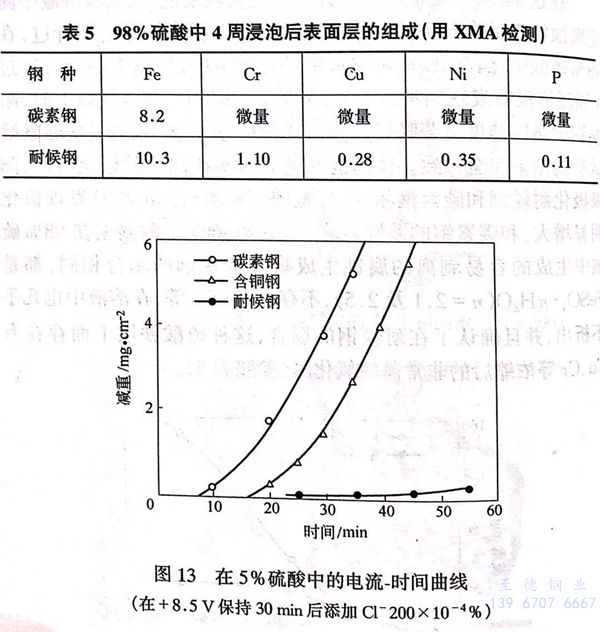

曾經進行過，在98%硫(liu)(liu)酸(suan)中比較(jiao)耐(nai)候鋼(gang)(gang)和(he)碳素鋼(gang)(gang)的(de)腐蝕量時，如(ru)圖12所示，經過4周浸(jin)泡(pao)沒(mei)有發現(xian)鋼(gang)(gang)種的(de)差異，可是浸(jin)泡(pao)時間超過4周以上時，耐(nai)候鋼(gang)(gang)的(de)腐蝕速度(du)顯(xian)著(zhu)降低，與碳素鋼(gang)(gang)的(de)差異增大(da)，發現(xian)和(he)實際暴曬試(shi)驗的(de)結果完(wan)全一(yi)致。他們也(ye)測定了98%硫(liu)(liu)酸(suan)中的(de)極(ji)化(hua)特性，陽極(ji)極(ji)化(hua)耐(nai)候鋼(gang)(gang)和(he)碳素鋼(gang)(gang)相(xiang)(xiang)同，可是隨著(zhu)浸(jin)泡(pao)時間的(de)增長發現(xian)極(ji)化(hua)明顯(xian)增大(da)，和(he)碳素鋼(gang)(gang)的(de)差別顯(xian)著(zhu)。進一(yi)步確定了耐(nai)候鋼(gang)(gang)在98%硫(liu)(liu)酸(suan)中生成(cheng)的(de)容易剝離的(de)腐蝕生成(cheng)物和(he)碳素鋼(gang)(gang)的(de)場(chang)合(he)相(xiang)(xiang)同，都是FeSO4·nH2O(n=2.1及(ji)2.5),不存(cun)在Cr、Cu等，在溶液(ye)中也(ye)幾乎不析出，并且確認了在耐(nai)候鋼(gang)(gang)的(de)場(chang)合(he)，這(zhe)種硫(liu)(liu)酸(suan)鐵層(ceng)下面存(cun)在有Cu、Cr等濃(nong)縮后的(de)非常薄的(de)氧化(hua)膜（參照表5)。
根據這些數據來看，在濃硫酸中的腐蝕特性和大氣腐蝕非常對應，可以推論在硫酸鐵／基體鐵界面上形成的非常薄的覆膜（鈍化覆膜）支配著耐蝕性。轟等進一步在5%硫酸中通過外部電流給與鈍化電位的條件下使鋼表面形成鈍化覆膜，用CI-離子破壞這種覆膜，測定電流－時間曲線時，得到像圖13那樣的結果，發現越是耐蝕性優秀的鋼鈍化覆膜越穩定，并與大氣腐蝕試驗的結果很一致。
如(ru)果這樣來考慮的(de)話，低合(he)金鋼的(de)大氣腐蝕(shi)則受基體鐵表面上形成的(de)Cu、Cr等濃(nong)縮(suo)的(de)非(fei)(fei)常薄(bo)的(de)覆膜的(de)陽(yang)(yang)極(ji)(ji)反應支配，可(ke)以說耐(nai)候鋼的(de)特長就是這種陽(yang)(yang)極(ji)(ji)反應的(de)抑制效果。該觀點(dian)(dian)與上述的(de)岡(gang)田(tian)等的(de)模型(xing)（圖10)中(zhong)，把Cu、Cr、P等濃(nong)縮(suo)的(de)非(fei)(fei)晶質的(de)磁鐵礦類(lei)似層作為耐(nai)候鋼防(fang)蝕(shi)的(de)本(ben)質的(de)觀點(dian)(dian)也很一致，二者都提示(shi)有鈍化覆膜的(de)存在是極(ji)(ji)其令(ling)人感(gan)興趣的(de)問(wen)題。
