截止閥有直通式、直流式、角式、平衡式等幾種類型，還有雙重密封的波紋管截止閥(fa)。
1. 直通式(shi)截止閥(fa)

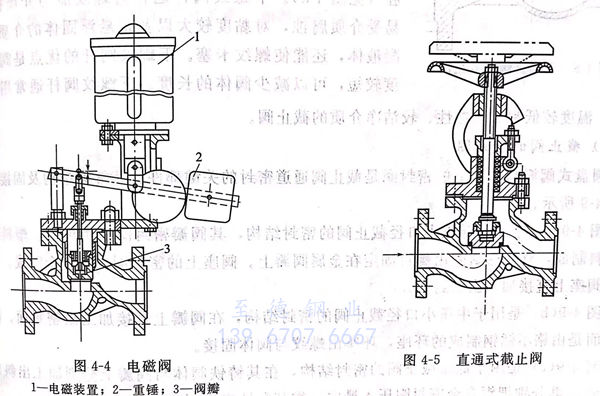

直通式(shi)截止閥(fa)的結構如(ru)圖4-5所示。閥(fa)體可以(yi)鑄造，也可以(yi)鍛造。其加工、安裝(zhuang)、維(wei)修、操作都較(jiao)容易，是截止閥(fa)中應(ying)用最(zui)廣泛的結構形(xing)式(shi)。其缺點是流(liu)體阻力較(jiao)大。
2. 直流式截止閥（又稱Y型閥）

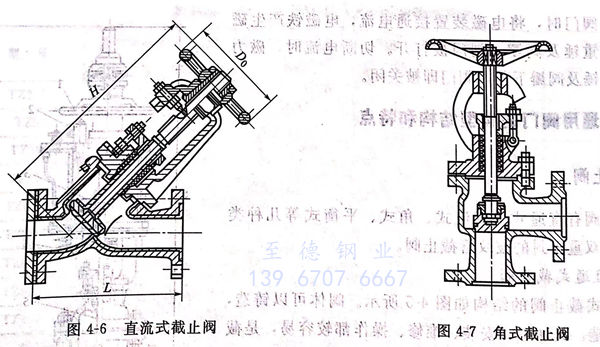

直流式截止(zhi)閥的結構如圖4-6所示。直流閥的流體(ti)流通(tong)路線比直通(tong)式截止(zhi)閥平(ping)緩得(de)多。流體(ti)阻(zu)力(li)小，但閥瓣行程大，制造、安(an)裝、維修都較復(fu)雜，僅用于對流體(ti)阻(zu)力(li)有嚴格要(yao)求的場所。
3. 角式(shi)截止閥
其(qi)結(jie)構如(ru)圖(tu)4-7所示(shi)，閥(fa)體多為鍛(duan)造，其(qi)結(jie)構簡(jian)單，力學性能(neng)良好，適用于高(gao)壓、小口徑截止閥(fa)。
4. 閥桿
截止閥(fa)的閥(fa)桿(gan)一般都(dou)作旋(xuan)轉(zhuan)升降運動(dong)，順時針(zhen)方向旋(xuan)轉(zhuan)手輪時，閥(fa)桿(gan)向下，關(guan)閉(bi)閥(fa)門。逆時針(zhen)方向旋(xuan)轉(zhuan)手輪，閥(fa)桿(gan)向上(shang)，打開閥(fa)門。截止閥(fa)的閥(fa)桿(gan)螺紋有上(shang)螺紋結構(gou)(gou)和下螺紋結構(gou)(gou)兩種。
上螺(luo)紋(wen)(wen)閥桿(gan)(gan)的行(xing)走(zou)螺(luo)紋(wen)(wen)在(zai)閥桿(gan)(gan)上部并處(chu)于(yu)(yu)閥體填料箱之外（見圖4-5),螺(luo)紋(wen)(wen)不(bu)(bu)與(yu)介質(zhi)接觸，不(bu)(bu)受介質(zhi)腐蝕，便于(yu)(yu)潤滑，閥桿(gan)(gan)穩定、不(bu)(bu)易(yi)彎曲，能保證閥瓣與(yu)閥座對中良好，有利于(yu)(yu)密封(feng)。上螺(luo)紋(wen)(wen)閥桿(gan)(gan)適用于(yu)(yu)大口徑、高(gao)溫、高(gao)壓(ya)或(huo)腐蝕性介質(zhi)的截止閥。

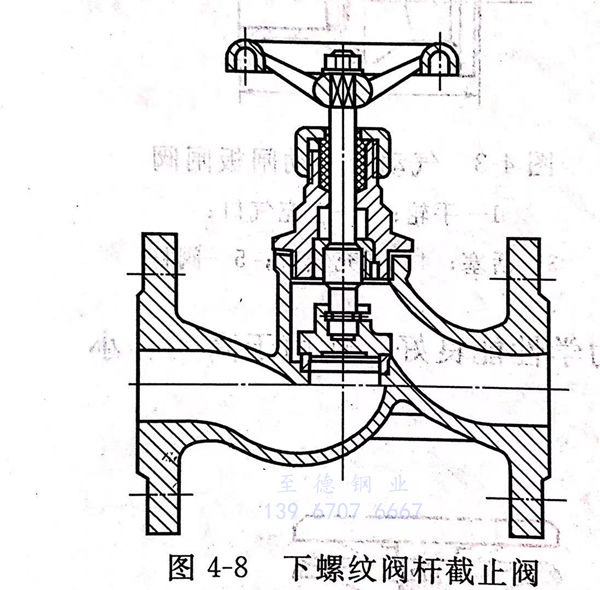

下螺(luo)紋(wen)閥(fa)(fa)桿(gan)(gan)的(de)行(xing)走螺(luo)紋(wen)在閥(fa)(fa)桿(gan)(gan)下部，并處于閥(fa)(fa)桿(gan)(gan)內腔（見(jian)圖4-8).下螺(luo)紋(wen)閥(fa)(fa)桿(gan)(gan)運行(xing)時螺(luo)紋(wen)能與介質接觸(chu)，易(yi)受介質腐蝕，對黏度(du)較大(da)以及帶懸浮固體(ti)的(de)介質，易(yi)凝液(ye)體(ti)，還能使螺(luo)紋(wen)卡塞(sai)。下螺(luo)紋(wen)閥(fa)(fa)桿(gan)(gan)的(de)優(you)點(dian)是閥(fa)(fa)桿(gan)(gan)長(chang)度(du)較短，可以減(jian)少閥(fa)(fa)體(ti)的(de)長(chang)度(du)。下螺(luo)紋(wen)閥(fa)(fa)桿(gan)(gan)通(tong)常用于小口徑、溫度(du)較低(di)和非(fei)腐蝕性、較潔凈(jing)介質的(de)截(jie)止閥(fa)(fa)。
5. 截止閥的密封圈

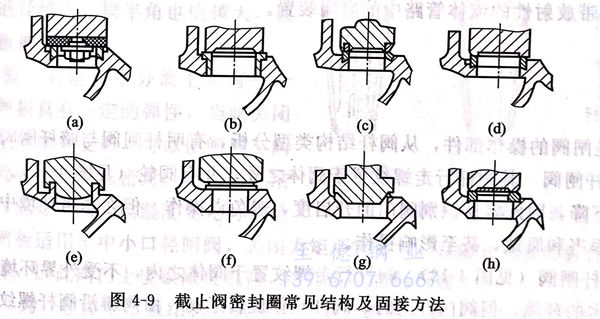

圓(yuan)盤(pan)式(shi)閥瓣(ban)與閥座上(shang)的密封(feng)(feng)圈是截(jie)止(zhi)閥通道密封(feng)(feng)的關鍵部件(jian)。其(qi)常見結構及固接方(fang)式(shi)如圖4-9所(suo)示。
圖4-9(a)是(shi)用于低壓小口徑截(jie)止閥的(de)密(mi)(mi)封(feng)結構，其閥瓣密(mi)(mi)封(feng)圈是(shi)用橡膠、塑料(liao)等(deng)軟質(zhi)材料(liao)制成，軟質(zhi)密(mi)(mi)封(feng)圈由螺釘固定在金屬閥瓣上(shang)。閥座(zuo)(zuo)上(shang)的(de)密(mi)(mi)封(feng)圈用銅合金制成。也可(ke)以在閥座(zuo)(zuo)上(shang)直接(jie)加工出密(mi)(mi)封(feng)面。
圖4-9(b)是(shi)用于中壓(ya)小(xiao)口徑(jing)截止閥的(de)密(mi)封結構(gou)，在(zai)閥瓣上直接加工出密(mi)封面。閥座密(mi)封面是(shi)由(you)鉻不銹(xiu)鋼制成的(de)環座，環座由(you)螺紋與閥體固接。
圖4-9(c)是用于低壓截止閥的(de)密(mi)封結構，在其(qi)鑄鐵(tie)閥體與閥瓣上分別加工出斜口和燕尾槽(cao)，再分別把(ba)銅合金密(mi)封圈(quan)壓入槽(cao)內，靠其(qi)塑性變形固接。
圖4-9(d)是用于小口徑截止閥(fa)的密封結構，在閥(fa)瓣上(shang)直接加工(gong)出密封面(mian)，在閥(fa)座(zuo)燕尾槽內壓入用銅合金或不銹鋼制成的密封圈。
圖(tu)4-9(e)是氨用(yong)截止閥(fa)(fa)的密(mi)封結構(gou)，在(zai)閥(fa)(fa)瓣(ban)燕(yan)尾槽(cao)內(nei)壓入氟塑料(liao)密(mi)封圈(quan)或澆注巴氏合金。在(zai)閥(fa)(fa)座上直接加(jia)工出密(mi)封面。
圖4-9(f)是用于(yu)高、中壓截止閥(fa)(fa)的(de)密(mi)封(feng)結構，在閥(fa)(fa)體(ti)和閥(fa)(fa)瓣上(shang)分別(bie)堆(dui)焊鉻不銹鋼，再(zai)加工成密(mi)封(feng)面。
圖4-9(g)是(shi)用于高溫(wen)高壓及不(bu)銹鋼截止閥的密封結構。在(zai)閥體和閥瓣上分別堆焊(han)硬(ying)質合金，再(zai)加工(gong)成(cheng)錐(zhui)形密封面(mian)。
圖(tu)4-9(h)是用于高、中壓小口徑截止閥的密(mi)(mi)封結構，在(zai)閥瓣上(shang)直接加工出(chu)密(mi)(mi)封面，用摩擦焊把鉻不銹(xiu)鋼材(cai)料制成(cheng)的密(mi)(mi)封圈固(gu)定在(zai)閥體上(shang)。
6. 平衡(heng)式截(jie)止閥
其(qi)閥(fa)瓣(ban)結(jie)構如(ru)圖(tu)4-10所示(shi)，流(liu)體流(liu)動(dong)方向(xiang)與普通(tong)截止(zhi)閥(fa)相反。從圖(tu)中可(ke)以看出，平衡(heng)式(shi)截止(zhi)閥(fa)閥(fa)瓣(ban)內有一條(tiao)小孔通(tong)道連通(tong)其(qi)上部和(he)下部，在開(kai)閉閥(fa)門(men)時，閥(fa)桿首(shou)先打開(kai)小孔通(tong)道，使閥(fa)瓣(ban)上部和(he)下部的(de)(de)壓力(li)(li)平衡(heng)，減(jian)輕閥(fa)瓣(ban)單面受力(li)(li)時的(de)(de)總壓力(li)(li)，也(ye)大大減(jian)少(shao)開(kai)閉閥(fa)門(men)時的(de)(de)驅動(dong)力(li)(li)矩(ju)，克服了高壓、大口徑(jing)截止(zhi)閥(fa)閥(fa)瓣(ban)單面受壓過大，密封面易損(sun)和(he)操作(zuo)困(kun)難的(de)(de)缺陷。但由于平衡(heng)式(shi)閥(fa)瓣(ban)結(jie)構比較復雜，一般只用于高壓和(he)口徑(jing)較大的(de)(de)截止(zhi)閥(fa)。
7. 波紋管截(jie)止閥

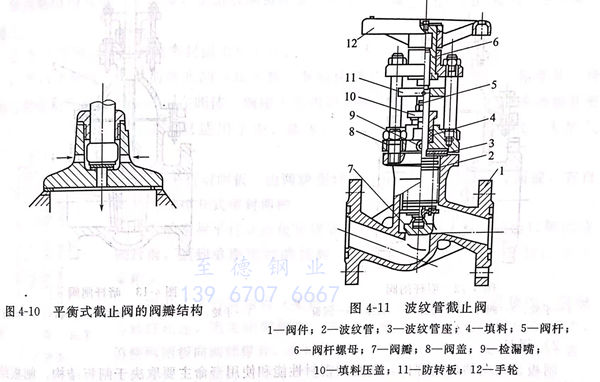

波(bo)紋(wen)(wen)(wen)管(guan)截止(zhi)閥(fa)(fa)是在閥(fa)(fa)桿上(shang)有雙重密(mi)封裝置的(de)(de)截止(zhi)閥(fa)(fa)，除有一般閥(fa)(fa)門的(de)(de)填料密(mi)封外(wai)，還有不銹鋼波(bo)紋(wen)(wen)(wen)管(guan)的(de)(de)密(mi)封件（見(jian)圖(tu)4-11).由(you)于波(bo)紋(wen)(wen)(wen)管(guan)具有彈(dan)性(xing)(xing)，閥(fa)(fa)瓣下降時(shi)(shi)，波(bo)紋(wen)(wen)(wen)管(guan)伸(shen)長，上(shang)升(sheng)時(shi)(shi)被壓(ya)縮，因此利(li)用(yong)(yong)波(bo)紋(wen)(wen)(wen)管(guan)密(mi)封可(ke)(ke)以(yi)(yi)防止(zhi)流(liu)體(ti)外(wai)漏(lou)。如果波(bo)紋(wen)(wen)(wen)管(guan)破(po)損，從檢漏(lou)嘴可(ke)(ke)以(yi)(yi)檢測，此時(shi)(shi)填料即作第二(er)次密(mi)封，可(ke)(ke)以(yi)(yi)繼續維持工作，待機檢修。該閥(fa)(fa)既(ji)能在真空系統中使(shi)用(yong)(yong)，又(you)能在對密(mi)封性(xing)(xing)、清(qing)潔度要求高的(de)(de)中、低壓(ya)管(guan)道中使(shi)用(yong)(yong)。并適用(yong)(yong)于有毒(du)、易燃、易爆、帶放射性(xing)(xing)的(de)(de)流(liu)體(ti)管(guan)路(lu)中的(de)(de)啟閉裝置。
