球閥的啟閉件為球體。按球體與閥體的連接結構分，有浮動球及固定球兩類。按閥內的通道形式，又有直通、四通和三通三種。其結構分類如下:

1. 浮(fu)動式(shi)球閥

浮動式球(qiu)(qiu)閥(fa)（見圖4-16)的(de)(de)球(qiu)(qiu)體(ti)(ti)是浮動的(de)(de)，在(zai)介質(zhi)壓力(li)作用(yong)下，球(qiu)(qiu)體(ti)(ti)被壓緊到出口側(ce)的(de)(de)密(mi)封(feng)(feng)圈(quan)上(shang)，從(cong)而保證密(mi)封(feng)(feng)。其特點是結構簡單(dan)，單(dan)側(ce)密(mi)封(feng)(feng)，密(mi)封(feng)(feng)性能較(jiao)好(hao)，但由(you)于(yu)球(qiu)(qiu)面(mian)與密(mi)封(feng)(feng)圈(quan)之(zhi)間的(de)(de)壓緊力(li)較(jiao)大，所以啟(qi)閉力(li)矩也(ye)大，一般只(zhi)適用(yong)于(yu)較(jiao)小(xiao)口徑和較(jiao)低壓力(li)的(de)(de)閥(fa)。三通、四通球(qiu)(qiu)閥(fa)有流(liu)體(ti)(ti)通道切(qie)換功能。

2. 固定式球閥

固(gu)定(ding)式球(qiu)閥(fa)(fa)（見圖4-17)的(de)(de)球(qiu)體(ti)由(you)上下兩端的(de)(de)軸承(cheng)固(gu)定(ding)，只能轉動(dong)，不能水平(ping)和上下移(yi)動(dong)。在閥(fa)(fa)體(ti)與(yu)閥(fa)(fa)座之間(jian)設置彈(dan)簧，使(shi)(shi)閥(fa)(fa)座與(yu)密(mi)封(feng)圈能壓緊球(qiu)體(ti)，達到密(mi)封(feng)要求，嵌在閥(fa)(fa)座上的(de)(de)密(mi)封(feng)圈是由(you)彈(dan)性材(cai)料制造的(de)(de)，以保證(zheng)其密(mi)封(feng)性能。由(you)于介(jie)質對球(qiu)體(ti)的(de)(de)壓力(li)是由(you)軸承(cheng)承(cheng)受的(de)(de)，使(shi)(shi)密(mi)封(feng)圈與(yu)球(qiu)體(ti)間(jian)的(de)(de)摩擦力(li)減小，啟閉省力(li)，不易磨損，使(shi)(shi)用壽命長，但(dan)結(jie)構(gou)復雜。因(yin)此適(shi)用于大口徑及較(jiao)高壓力(li)的(de)(de)閥(fa)(fa)。

3. 密封結構(gou)

 閥座上的密(mi)封圈是(shi)球閥的重(zhong)要密(mi)封件(jian)。密(mi)封圈的常(chang)見結構(gou)如下。

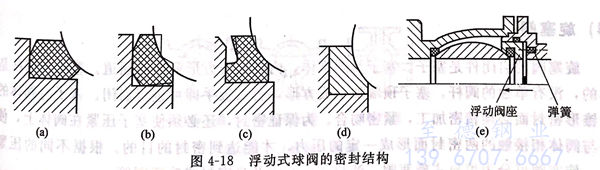

 ①. 浮動式球閥的密(mi)封 其(qi)結構如圖(tu)4-18所示。

  圖4-18(a)為(wei)球體與彈性(xing)密(mi)封(feng)圈形成球面(mian)(mian)吻(wen)合結構，依(yi)靠介(jie)質壓力在出口側形成密(mi)封(feng)面(mian)(mian)。由(you)于密(mi)封(feng)面(mian)(mian)的彈性(xing)較小(xiao)，介(jie)質壓力較低時，密(mi)封(feng)性(xing)較差。

  圖4-18(b)為將彈性(xing)(xing)密封圈(quan)與(yu)球體接觸部分加(jia)工出(chu)兩個凸(tu)緣。安裝時球體就將密封圈(quan)的凸(tu)緣部分壓緊。運行時介(jie)質(zhi)壓力(li)可(ke)在出(chu)口側造成更大的壓力(li)，使(shi)球體與(yu)密封圈(quan)吻合(he)得更加(jia)緊密，密封性(xing)(xing)能較好。

  圖(tu)4-18(c)為一(yi)種彈性(xing)更好的密封圈結構，由于密封圈本身具有彈性(xing)，介(jie)質壓(ya)力較低時，在進口側就能(neng)實(shi)現(xian)密封，介(jie)質壓(ya)力較高(gao)時，將在出口側實(shi)現(xian)更好的密封。

  圖4-18(d)為用于(yu)高溫球閥的密(mi)封結構，球體和密(mi)封圈(quan)都用不銹鋼(gang)制造(zao)，再在(zai)密(mi)封圈(quan)上堆焊硬質(zhi)合金，經(jing)精密(mi)加(jia)工而成。

  圖4-18(e)為(wei)用于對密封(feng)性(xing)能要求較(jiao)高(gao)的(de)(de)浮動(dong)球閥(fa)的(de)(de)密封(feng)結構(gou)。采用帶有(you)彈(dan)簧的(de)(de)浮動(dong)閥(fa)座，靠彈(dan)簧力(li)預緊，當(dang)介質(zhi)壓力(li)上(shang)升后(hou)，進出(chu)口側均能密封(feng)。

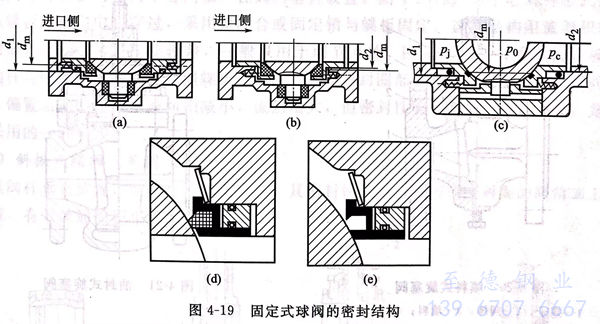

 ②. 固定式(shi)球(qiu)閥的密封結構 如圖(tu)4-19所示。

  圖4-19(a)為進口側的密封結構，由于d₁>d_m,介質作用于d₁和d_m環面上的力，可把閥座上的密封圈壓緊在球體表面而實現密封。關閉后閥內腔不存在介質壓力，使軸承受力較大。

  圖4-19(b)的密封結構，由于d₂<d_m,使進口側不能密封，介質進入閥內腔，依靠介質壓力作用于dm和d2間的環面，可在出口側實現密封，關閉后閥內腔仍和進口連通，存在介質壓力，故軸承受力較小，適用于高壓球閥。

  圖4-19(c)的密封結構，由于d₁>d_m,d_m>d₂,p_j>p₀,p₀>p_c，不管介質壓力高低，均能保證進出口兩側的密封，適用于對密封性能要求較高的球閥。

  圖4-19(d)為固(gu)定球閥(fa)(fa)的一種防火密(mi)封結(jie)構。當火災(zai)發生或(huo)異(yi)常升溫(wen)，使密(mi)封閥(fa)(fa)座燒損(sun)時(shi)(shi)，借彈簧的作用(yong)，閥(fa)(fa)座支承(cheng)就可以和球體接觸起臨時(shi)(shi)密(mi)封作用(yong)，防止火災(zai)擴大［見圖4-19(e)]。
