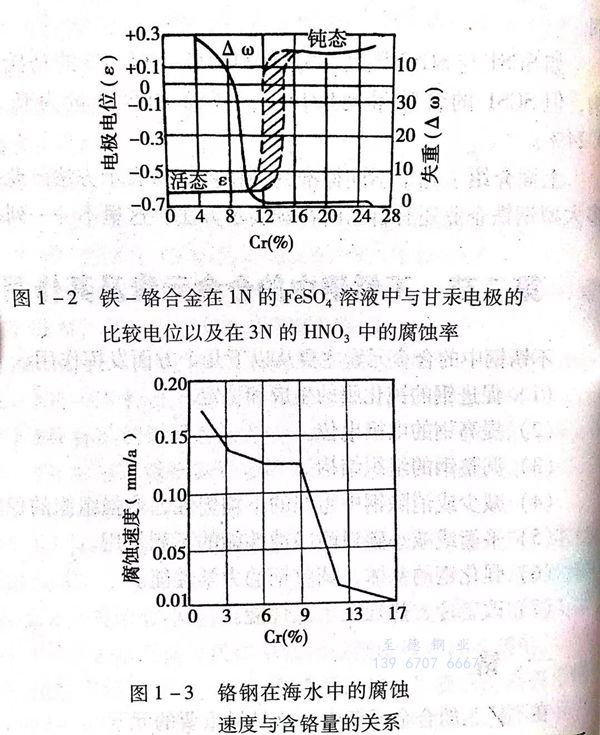

在亞洲歐美色綜合一區二區在線:不銹鋼的合金元素中，鉻是最重要的元素。由于鉻形成的致密、穩定的Cr₂O₃薄膜的保護，阻止了介質對金屬基體的繼續滲入腐蝕，所以，鋼中如果含鉻量達5%,就顯示出一定的耐腐蝕作用。但不是所有含鉻的鋼都可以作不銹鋼使用，經過多年的研究和實踐，人們發現，依據腐蝕的電化學理論，為了提高鋼的電極電位，把鉻加入到鐵基固溶體中時，只有鉻含量達到一定濃度，即當鉻的原子比達到1/8、2/8、3/8、···n/8,鐵基固溶體的電極電位才會跳躍式地增高，腐蝕也因此而減弱，鋼的耐腐蝕性能才會明顯地提高，見圖1-2和圖1-3。

 鉻原子(zi)引起(qi)鋼的電極電位第(di)一次突(tu)變增高是鉻占1/8原子(zi)比，即12.5%原子(zi)比時，如(ru)果折算成質(zhi)量百(bai)分數則為(wei)：

 12.5% × （鉻原子量/鐵原子量）= 12.5% ×（52/55.8）=11.7%

這個11.7%的(de)鉻含量就是構成(cheng)不銹(xiu)(xiu)鋼(gang)(gang)中(zhong)(zhong)的(de)含鉻量的(de)最低界限(xian)，亦即鋼(gang)(gang)中(zhong)(zhong)鉻含量高(gao)于(yu)這個界限(xian)才可稱(cheng)為不銹(xiu)(xiu)鋼(gang)(gang)。

當然，隨(sui)著(zhu)腐蝕介質條(tiao)件(jian)的(de)不(bu)同(tong)，有時鋼(gang)中(zhong)的(de)鉻(ge)含(han)(han)量(liang)(liang)還(huan)要提高，如(ru)在(zai)氧化性較強的(de)介質中(zhong)，鉻(ge)含(han)(han)量(liang)(liang)要高于(yu)16%的(de)鋼(gang)才會有明(ming)顯的(de)鈍化能力(li)。工業中(zhong)應用(yong)的(de)不(bu)銹(xiu)鋼(gang)的(de)鉻(ge)含(han)(han)量(liang)(liang)一般在(zai)12%~30%.可(ke)以(yi)說，幾乎沒(mei)有一種不(bu)銹(xiu)鋼(gang)不(bu)含(han)(han)鉻(ge)，所以(yi)說，鉻(ge)是不(bu)銹(xiu)鋼(gang)中(zhong)最重要的(de)、起決定性作用(yong)的(de)合金元素。
