不銹鋼在熱處理加熱過程中，表面可能會受到爐氣的影響而發生成分的改變，如果這種成分的改變狀況保留到零件工作狀態，將對零件的性能，尤其是耐腐蝕性能產生不良的作用。因此，在不銹鋼零件的熱處理過程中，應注意防止不銹鋼零件表面的這種變化。
一、爐氣對工件(jian)表面的(de)影(ying)響
對(dui)十分(fen)重(zhong)要(yao)的不銹(xiu)鋼(gang)零件進(jin)行(xing)熱(re)(re)處理，都要(yao)求加熱(re)(re)爐(lu)氣(qi)氛要(yao)純凈，目(mu)的就是防止(zhi)加熱(re)(re)爐(lu)氣(qi)氛對(dui)工件表面產生不良影響。在(zai)重(zhong)要(yao)產品中(zhong)，尤其對(dui)奧(ao)氏體(ti)不銹(xiu)鋼(gang)和(he)奧(ao)氏體(ti)－鐵(tie)素體(ti)雙相不銹(xiu)鋼(gang)有(you)更嚴格的要(yao)求，如限定采(cai)用低(di)硫燃油，在(zai)中(zhong)性或弱氧化性氣(qi)氛中(zhong)加熱(re)(re)，禁(jin)止(zhi)使用燃煤爐(lu)或高碳(tan)火焰爐(lu)加熱(re)(re)，禁(jin)止(zhi)與(yu)包括掛具、爐(lu)盤在(zai)內的碳(tan)鋼(gang)或馬氏體(ti)不銹(xiu)鋼(gang)接觸等。
這些要求(qiu)的目的就(jiu)是(shi)防止不銹鋼(gang)，特別是(shi)奧氏(shi)體不銹鋼(gang)、奧氏(shi)體－鐵素(su)體雙相(xiang)不銹鋼(gang)表(biao)面成分的改變。
當鋼在空氣中，或采用煤、燃料油、燃料氣體為加熱源時，爐氣中常含有O2、CO、CO2、H2、N2、SO2、H2S、水蒸氣等有氣體，這些氣體在高溫下與工件表面接觸、反應，將對工件表面產生有害的作用。
1. 脫碳
脫碳是指爐氣中的O2、CO2、H2等與鋼中的碳發生反應
2Fe(C)+O2-2Fe+2CO↑
Fe(C)+CO2=Fe+2CO↑
Fe(C) +2H2=Fe+CH4↑
反應(ying)的(de)(de)結果使鋼(gang)表面中的(de)(de)碳(tan)(tan)缺失(shi)，鋼(gang)中碳(tan)(tan)的(de)(de)缺失(shi)、降低，對(dui)馬氏(shi)體不銹鋼(gang)和(he)沉淀硬(ying)化(hua)不銹鋼(gang)的(de)(de)淬火(huo)硬(ying)化(hua)效果有明顯(xian)的(de)(de)影(ying)響(xiang)，使工件表面硬(ying)度(du)不足，強度(du)、耐(nai)磨性、力(li)學(xue)性能(neng)降低，嚴重(zhong)影(ying)響(xiang)其功能(neng)和(he)壽命。
2. 氧化
氧化是指爐氣中的O2、CO2、H2O與鋼中的鐵發生反應。
2Fe+O2=2FeO
Fe+CO2=FeO+CO↑
Fe+H2O=FeO+H2↑
反應(ying)的結(jie)果使鋼(gang)表(biao)面形成氧(yang)化(hua)(hua)鐵，不(bu)(bu)(bu)(bu)僅使工件表(biao)面尺(chi)寸產(chan)生(sheng)變化(hua)(hua)，對淬火鋼(gang)硬化(hua)(hua)效(xiao)果產(chan)生(sheng)不(bu)(bu)(bu)(bu)利(li)的影(ying)(ying)響，還(huan)會(hui)使不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)中的鉻、鎳、鉬(mu)缺失(shi)（因為在(zai)不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)的氧(yang)化(hua)(hua)物中還(huan)含(han)有鉻、鎳、鉬(mu)等合金元素），對不(bu)(bu)(bu)(bu)銹(xiu)鋼(gang)的耐腐(fu)蝕性能產(chan)生(sheng)不(bu)(bu)(bu)(bu)利(li)的影(ying)(ying)響。
3. 增碳
增(zeng)碳(tan)(tan)(tan)是(shi)指(zhi)爐氣(qi)中的(de)(de)碳(tan)(tan)(tan)與(yu)不銹鋼表(biao)面(mian)發(fa)生反應，使(shi)(shi)鋼表(biao)面(mian)的(de)(de)碳(tan)(tan)(tan)分增(zeng)高并形成碳(tan)(tan)(tan)化(hua)物(wu)的(de)(de)現象(xiang)，在不銹鋼中的(de)(de)碳(tan)(tan)(tan)化(hua)物(wu)當然還(huan)含有合金元素(su)，結果會使(shi)(shi)馬氏體類不銹鋼表(biao)面(mian)產生脆層和淬(cui)火裂紋，降低了(le)其耐腐(fu)蝕(shi)性能(neng)，特別(bie)是(shi)對奧氏體不銹鋼和奧氏體－鐵(tie)素(su)體不銹鋼的(de)(de)耐腐(fu)蝕(shi)性、抗晶間(jian)腐(fu)蝕(shi)性、耐點(dian)腐(fu)蝕(shi)性、幅照脆化(hua)等會產生極大的(de)(de)有害作用。
4. 硫(liu)化
這里的(de)硫(liu)化(hua)是指(zhi)爐(lu)氣中的(de)硫(liu)對不(bu)銹鋼(gang)表面(mian)的(de)腐蝕，有研究表明，在含鉻小(xiao)于20%的(de)不(bu)銹鋼(gang)中主要形成含鐵的(de)硫(liu)化(hua)物，在含鉻大于20%的(de)不(bu)銹鋼(gang)中主要形成含鉻、鐵的(de)硫(liu)化(hua)物，使不(bu)銹鋼(gang)表面(mian)的(de)合金元素降低(di)，增加了不(bu)銹鋼(gang)表面(mian)的(de)脆性(xing)，使其耐腐蝕性(xing)能降低(di)。
5. 氮化
爐氣中如果含有NH3成分，在高溫下其會分解，產生原子狀態的氨，氨在鋼表面形成氮化物，也會使鋼表面形成脆層，對鋼的表面性能產生不利的影響。
6. 其他作用
如果爐氣中含有氯化物等鹵族元(yuan)素，在高溫條件(jian)下會在鋼(gang)的(de)(de)表面(mian)生(sheng)成含有合金元(yuan)素的(de)(de)氯化物，對不銹(xiu)鋼(gang)的(de)(de)耐腐蝕性產生(sheng)不利的(de)(de)影響。
總(zong)之爐氣中存在的許(xu)多(duo)元素都可能對不(bu)銹鋼的表(biao)面產生不(bu)利的影響，這是(shi)不(bu)銹鋼加熱時(shi)應給(gei)予(yu)注意的問題。
為(wei)防止或(huo)減少不(bu)(bu)銹(xiu)鋼(gang)熱(re)處理加熱(re)過程中爐(lu)氣對表(biao)面(mian)產生的有害(hai)作用，對不(bu)(bu)銹(xiu)鋼(gang)成品件和(he)高純不(bu)(bu)銹(xiu)鋼(gang)件可采用涂料保護(hu)處理，但(dan)在(zai)高溫(wen)加熱(re)的條件下，會存(cun)在(zai)涂料防護(hu)效(xiao)果不(bu)(bu)明顯、不(bu)(bu)易清理，甚至也對表(biao)面(mian)產生輕微腐蝕等(deng)不(bu)(bu)利影(ying)響。所以，比較有效(xiao)的方法(fa)是采用真(zhen)空熱(re)處理或(huo)保護(hu)氣氛熱(re)處理。
二(er)、不(bu)銹鋼的真空熱處理
真空(kong)熱(re)處(chu)理是指將工件(jian)放(fang)在(zai)(zai)(zai)低于(yu)(yu)1個大氣壓的(de)密閉容(rong)器（設備）中加(jia)熱(re)和(he)冷卻(que)的(de)熱(re)處(chu)理。對于(yu)(yu)不銹(xiu)鋼(gang)淬火或(huo)固溶化(hua)加(jia)熱(re)（大于(yu)(yu)1000℃),可控(kong)(kong)制真空(kong)度在(zai)(zai)(zai)5~10Pa,回(hui)火或(huo)消除應力處(chu)理加(jia)熱(re)（小(xiao)于(yu)(yu)700℃),可控(kong)(kong)制真空(kong)度在(zai)(zai)(zai)0.1~0.2Pa.在(zai)(zai)(zai)這種(zhong)真空(kong)度條(tiao)件(jian)下(xia)加(jia)熱(re)，可有(you)效地保(bao)護不銹(xiu)鋼(gang)表面不產生前面述及的(de)各類(lei)有(you)害效果。
1. 真空加熱特點(dian)
a. 加熱(re)速度慢
在(zai)(zai)(zai)真空條(tiao)件(jian)(jian)(jian)下加(jia)熱(re)(re)時(shi)(shi)，工(gong)件(jian)(jian)(jian)的(de)(de)(de)(de)(de)加(jia)熱(re)(re)過程只有(you)熱(re)(re)輻(fu)射和工(gong)件(jian)(jian)(jian)本身的(de)(de)(de)(de)(de)熱(re)(re)傳導，不存(cun)在(zai)(zai)(zai)在(zai)(zai)(zai)空氣介質中加(jia)熱(re)(re)的(de)(de)(de)(de)(de)對(dui)輸和介質傳導作(zuo)用，所以，在(zai)(zai)(zai)真空條(tiao)件(jian)(jian)(jian)下的(de)(de)(de)(de)(de)加(jia)熱(re)(re)速度(du)要慢(man)得多，件(jian)(jian)(jian)實(shi)(shi)際(ji)溫(wen)(wen)度(du)也要比(bi)(bi)爐溫(wen)(wen)儀(yi)表指示(shi)的(de)(de)(de)(de)(de)溫(wen)(wen)度(du)滯后得多。有(you)試驗研(yan)究詢(xun)，440mm的(de)(de)(de)(de)(de)工(gong)件(jian)(jian)(jian)880℃加(jia)熱(re)(re)到(dao)(dao)1020℃時(shi)(shi)，工(gong)件(jian)(jian)(jian)到(dao)(dao)溫(wen)(wen)時(shi)(shi)間(jian)要比(bi)(bi)爐溫(wen)(wen)儀(yi)表指示(shi)到(dao)(dao)溫(wen)(wen)時(shi)(shi)間(jian)滯后15min.所以，真空加(jia)熱(re)(re)時(shi)(shi)的(de)(de)(de)(de)(de)工(gong)件(jian)(jian)(jian)保溫(wen)(wen)時(shi)(shi)間(jian)要比(bi)(bi)在(zai)(zai)(zai)空氣中的(de)(de)(de)(de)(de)加(jia)熱(re)(re)保溫(wen)(wen)時(shi)(shi)間(jian)長，在(zai)(zai)(zai)實(shi)(shi)際(ji)操(cao)作(zuo)中，保溫(wen)(wen)時(shi)(shi)間(jian)可延長1倍，或采取幾個臺階的(de)(de)(de)(de)(de)加(jia)熱(re)(re)方(fang)式。
b. 可潔凈工件(jian)表面
真空熱(re)處理可(ke)使工(gong)(gong)件(jian)表(biao)面得到凈化，獲得光亮的(de)表(biao)面，這種效(xiao)果(guo)是(shi)因為在真空條件(jian)下，原先附著在工(gong)(gong)件(jian)表(biao)面上的(de)油污、加工(gong)(gong)潤滑劑等可(ke)污染表(biao)面的(de)脂肪類物質可(ke)分解成氫、水蒸氣(qi)和二氧化碳氣(qi)體，這些氣(qi)體可(ke)迅(xun)速被真空泵(beng)排出，不會對工(gong)(gong)件(jian)表(biao)面形成污染。
c. 降低工件(jian)中的氣(qi)體含(han)量
氣(qi)(qi)體(ti)在金(jin)(jin)屬中(zhong)(zhong)(zhong)的(de)(de)溶(rong)解度(du)(du)是隨(sui)(sui)溫(wen)(wen)度(du)(du)變化(hua)的(de)(de)，一(yi)(yi)般情況是在高溫(wen)(wen)時溶(rong)解度(du)(du)大，低溫(wen)(wen)時溶(rong)解度(du)(du)小，在有(you)(you)相變點的(de)(de)金(jin)(jin)屬中(zhong)(zhong)(zhong)，在相變點附近的(de)(de)溫(wen)(wen)度(du)(du)區(qu)間氣(qi)(qi)體(ti)溶(rong)解度(du)(du)變化(hua)更大。因(yin)此，金(jin)(jin)屬從(cong)液態冷(leng)卻成固態時，因(yin)冷(leng)卻速度(du)(du)快，有(you)(you)一(yi)(yi)部(bu)分氣(qi)(qi)體(ti)來不及(ji)逸(yi)出而保留在鋼中(zhong)(zhong)(zhong)。一(yi)(yi)般鋼中(zhong)(zhong)(zhong)均含有(you)(you)氧、氫、氮等(deng)氣(qi)(qi)體(ti)，這些(xie)氣(qi)(qi)體(ti)的(de)(de)存(cun)在給鋼的(de)(de)性(xing)能(neng)帶來危害(hai)。在真空(kong)熱處理(li)條件下，鋼中(zhong)(zhong)(zhong)氣(qi)(qi)體(ti)將向表面擴散(san)并從(cong)鋼表面逸(yi)出，隨(sui)(sui)之被真空(kong)泵抽(chou)出爐(lu)外。鋼中(zhong)(zhong)(zhong)有(you)(you)害(hai)氣(qi)(qi)體(ti)減少的(de)(de)結果是提高了鋼的(de)(de)性(xing)能(neng)質量(liang)。
d. 氧(yang)化(hua)物的(de)分解
鋼(gang)中的氧(yang)(yang)化物(wu)(wu)在(zai)大多數情況下(xia)對鋼(gang)的質(zhi)量(liang)和性能是(shi)有害的。鋼(gang)中氧(yang)(yang)化物(wu)(wu)在(zai)一定(ding)條件下(xia)是(shi)可以分解(jie)的。在(zai)真空條件下(xia)，真空度低于(yu)氧(yang)(yang)化物(wu)(wu)的分解(jie)壓力時，氧(yang)(yang)化物(wu)(wu)將會發生(sheng)分解(jie)反應(ying)
2MO=2M+2O↑
2O→O2↑
氧(yang)化(hua)物分(fen)解(jie)后形(xing)成的氧(yang)會逸(yi)出鋼基體，被真空泵排出爐外。可見(jian)，鋼中的氧(yang)化(hua)物分(fen)解(jie)和(he)氧(yang)的逸(yi)出，改善了鋼的表面質量。
e. 合金元素(su)的(de)蒸發
鋼(gang)(gang)中(zhong)的(de)(de)(de)(de)各種合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)在(zai)(zai)一(yi)定的(de)(de)(de)(de)溫度(du)下有(you)(you)各自的(de)(de)(de)(de)蒸氣壓，一(yi)種合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)在(zai)(zai)不(bu)同溫度(du)下也有(you)(you)不(bu)同的(de)(de)(de)(de)蒸氣壓。當(dang)周圍的(de)(de)(de)(de)氣壓低(di)(di)于(yu)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)蒸氣壓力時(shi)(shi)，合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)將會燕發。所(suo)以，在(zai)(zai)真(zhen)(zhen)空(kong)熱(re)處(chu)(chu)理(li)(li)(li)條件下，鋼(gang)(gang)中(zhong)的(de)(de)(de)(de)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)會有(you)(you)不(bu)同程(cheng)度(du)的(de)(de)(de)(de)蒸發，結果(guo)是鋼(gang)(gang)中(zhong)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)含量會降低(di)(di)。鋼(gang)(gang)中(zhong)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)減少不(bu)僅使(shi)其物理(li)(li)(li)化(hua)學性(xing)質(zhi)發生(sheng)變化(hua)，還會影響(xiang)鋼(gang)(gang)熱(re)處(chu)(chu)理(li)(li)(li)的(de)(de)(de)(de)效果(guo)和性(xing)能，特別是不(bu)銹鋼(gang)(gang)中(zhong)鉻(ge)、鎳、鉬等(deng)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)流(liu)失(shi)會降低(di)(di)鋼(gang)(gang)的(de)(de)(de)(de)耐腐(fu)曲性(xing)能。可見，真(zhen)(zhen)空(kong)熱(re)處(chu)(chu)理(li)(li)(li)的(de)(de)(de)(de)這一(yi)特點是有(you)(you)害(hai)的(de)(de)(de)(de)。所(suo)以，為(wei)防止易在(zai)(zai)真(zhen)(zhen)空(kong)熱(re)處(chu)(chu)理(li)(li)(li)時(shi)(shi)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)流(liu)失(shi)，在(zai)(zai)真(zhen)(zhen)空(kong)加熱(re)溫度(du)高(gao)于(yu)800℃時(shi)(shi)，常向爐(lu)內(nei)通以惰性(xing)氣體(ti)，調整爐(lu)內(nei)壓力，使(shi)其接近(jin)或(huo)高(gao)于(yu)合(he)金(jin)(jin)元(yuan)(yuan)素(su)(su)(su)的(de)(de)(de)(de)分解壓力。
2. 不(bu)銹鋼真空(kong)熱處理生產(chan)操作
不銹(xiu)鋼(gang)真(zhen)空熱(re)處理(li)可依(yi)據鋼(gang)種(zhong)的(de)不同，用于退火、固溶(rong)化、淬火、回火、去應力等處理(li)。
a. 設(she)備的(de)選擇(ze)
真空熱處理爐有不同的型式（立式、臥式、組合式等），不同的加熱熱源（電阻加熱、感應加熱、電子束加熱、等離子加熱等），不同的加熱方式（外加熱、內加熱等）。按使用溫度可分為低溫爐（≤700℃)、中溫爐（＞700~1000℃)、高溫爐（＞1000℃),按極限真空度可分為低真空（1.33×103~13.3Pa)、中真空（13.3~1.33×10-2Pa)、高真空（1.33×10-2~1.33×10-4Pa)、超高真空（1.33×10-4Pa以上）。
對于不銹鋼熱處理來說，主要考慮設備操作方便，系統安全可靠，極限真空度達到13.3~1.33×10-2Pa即可滿足使用要求。更高的極限真空度要求會增大設備成本。壓升率不大于0.6Pa/h,溫度均勻性要高，溫差一般不大于±5℃,具有可滿足冷卻需要的氣冷或油冷裝置。
b. 不銹鋼(gang)真空(kong)熱處理操作要(yao)點
①. 裝(zhuang)爐
工(gong)件(jian)裝爐時要均勻分布，保(bao)留間隙，這是考慮以輻男加(jia)熱為主的加(jia)熱特點，以保(bao)證工(gong)件(jian)加(jia)熱均勻。
②. 預熱
不銹鋼(gang)加熱溫(wen)(wen)(wen)(wen)(wen)度(du)較(jiao)高，當工藝(yi)溫(wen)(wen)(wen)(wen)(wen)度(du)在1000~0t時，用800℃溫(wen)(wen)(wen)(wen)(wen)度(du)保溫(wen)(wen)(wen)(wen)(wen)預(yu)熱，工藝(yi)溫(wen)(wen)(wen)(wen)(wen)度(du)大于1100℃時，可(ke)第月80℃溫(wen)(wen)(wen)(wen)(wen)度(du)保溫(wen)(wen)(wen)(wen)(wen)預(yu)熱，然后再升(sheng)至工藝(yi)要求的(de)加熱溫(wen)(wen)(wen)(wen)(wen)度(du)。
③. 加熱(re)溫(wen)度(du)
不銹(xiu)鋼熱(re)處理的加熱(re)溫(wen)度與(yu)在空氣爐中的加熱(re)溫(wen)度相(xiang)同，最好取下限(xian)溫(wen)度。
④. 保(bao)溫時間
不銹鋼(gang)真空熱(re)處理時，在高溫(wen)區的(de)保(bao)溫(wen)時間(jian)(jian)(jian)要(yao)比在空氣爐(lu)中加熱(re)適當延長，延長時間(jian)(jian)(jian)為1倍左右，在回(hui)火(huo)的(de)低溫(wen)區，比空氣爐(lu)中的(de)回(hui)火(huo)保(bao)溫(wen)時間(jian)(jian)(jian)略(lve)長即可。
⑤. 工作(zuo)時真空度的調整
考慮鋼(gang)在(zai)(zai)(zai)真空加熱時(shi)(shi)合金元素蒸發的特點，在(zai)(zai)(zai)高(gao)溫時(shi)(shi)，可(ke)用充加惰(duo)性(xing)氣體的方(fang)法，如(ru)氮氣等，升(sheng)高(gao)爐內壓力(li)(li)，爐溫在(zai)(zai)(zai)900℃以下時(shi)(shi)可(ke)控制(zhi)爐內壓力(li)(li)在(zai)(zai)(zai)1.33×10-1Pa,在(zai)(zai)(zai)900~1100℃時(shi)(shi)可(ke)控制(zhi)為(wei)13.3~1.33Pa,在(zai)(zai)(zai)＞1100℃時(shi)(shi)可(ke)控制(zhi)為(wei)13.3~665Pa.
⑥. 冷卻
應根據熱處理的(de)工藝要(yao)求，采(cai)用爐(lu)冷、氣冷或油冷。
三、不銹鋼保護氣氛熱處理
保護氣氛熱(re)處理(li)是把工件(jian)放(fang)在(zai)密封的(de)爐膛內加熱(re)，爐內用不含氧和水分的(de)惰(duo)性氣體及其他特制(zhi)的(de)氣體充(chong)入以換出空氣，使加熱(re)過程(cheng)中的(de)鋼(gang)件(jian)不會(hui)氧化(hua)和脫碳。
相對于真(zhen)空熱(re)處理，可控氣(qi)(qi)(qi)氛(fen)熱(re)處理設(she)備(bei)成(cheng)本低(di)，只要求設(she)備(bei)有良好的密封性，能保證爐(lu)內(nei)氣(qi)(qi)(qi)氛(fen)的成(cheng)分和壓力，并保證爐(lu)內(nei)氣(qi)(qi)(qi)氛(fen)能均勻流動。還應配備(bei)有測(ce)溫和爐(lu)內(nei)氣(qi)(qi)(qi)氛(fen)控制(zhi)及(ji)測(ce)試裝置。不銹(xiu)鋼熱(re)處理的保護(hu)氣(qi)(qi)(qi)可用氮(dan)氣(qi)(qi)(qi)、氬氣(qi)(qi)(qi)或(huo)制(zhi)備(bei)的可控氣(qi)(qi)(qi)氛(fen)。
①. 氮氣
純度99%以上的氮(dan)氣(qi)可不用提純，直接使用，氮(dan)氣(qi)壓力保持0.3~0.5大氣(qi)壓。氮(dan)氣(qi)保護不銹鋼熱(re)處理效果較好，質量穩定。
②. 惰性氣體
氦氣、氬氣也可用于不銹鋼加熱保護(hu)氣。還可用于工件(jian)的冷卻(que)。
③. 可控氣氛(fen)
可(ke)控氣(qi)(qi)(qi)(qi)(qi)氛(fen)的(de)(de)(de)(de)(de)制備可(ke)用氣(qi)(qi)(qi)(qi)(qi)體(ti)燃料(liao)或液體(ti)燃料(liao)。依據制備方(fang)法和特性的(de)(de)(de)(de)(de)不(bu)(bu)同(tong)，又可(ke)分為吸熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)和放(fang)(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)。吸熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)是用氣(qi)(qi)(qi)(qi)(qi)體(ti)燃料(liao)與空(kong)氣(qi)(qi)(qi)(qi)(qi)混合，在有催(cui)化(hua)劑作用的(de)(de)(de)(de)(de)條件下，借助外部(bu)加熱(re)(re)(re)條件反應后生成的(de)(de)(de)(de)(de)。用于不(bu)(bu)銹(xiu)鋼(gang)保(bao)護氣(qi)(qi)(qi)(qi)(qi)氛(fen)，應采(cai)用經過凈(jing)化(hua)處理工藝的(de)(de)(de)(de)(de)凈(jing)化(hua)氣(qi)(qi)(qi)(qi)(qi)，以(yi)保(bao)證(zheng)鋼(gang)中(zhong)(zhong)的(de)(de)(de)(de)(de)諮不(bu)(bu)被氧化(hua)和保(bao)持表面更潔凈(jing)。放(fang)(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)是用可(ke)燃氣(qi)(qi)(qi)(qi)(qi)體(ti)或液體(ti)與空(kong)氣(qi)(qi)(qi)(qi)(qi)按一(yi)定比例(li)混合后經部(bu)分燃燒方(fang)式(shi)(shi)制成的(de)(de)(de)(de)(de)。依據氣(qi)(qi)(qi)(qi)(qi)氛(fen)中(zhong)(zhong)氮氣(qi)(qi)(qi)(qi)(qi)的(de)(de)(de)(de)(de)含量和其(qi)(qi)他氣(qi)(qi)(qi)(qi)(qi)體(ti)，如一(yi)氧化(hua)碳、氫氣(qi)(qi)(qi)(qi)(qi)含量的(de)(de)(de)(de)(de)不(bu)(bu)同(tong)，又分濃型、淡(dan)型、凈(jing)化(hua)型。其(qi)(qi)中(zhong)(zhong)，淡(dan)型放(fang)(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)和凈(jing)化(hua)型放(fang)(fang)熱(re)(re)(re)式(shi)(shi)氣(qi)(qi)(qi)(qi)(qi)氛(fen)適用不(bu)(bu)銹(xiu)鋼(gang)熱(re)(re)(re)處理保(bao)護。
④. 氨分解(jie)氣(qi)氛
液態(tai)氨氣(qi)(qi)化后，在一定溫度下(xia)可發生(sheng)分(fen)解(jie)反應，分(fen)解(jie)氨的成分(fen)是75%左右的氫氣(qi)(qi)和25%左右的氮(dan)氣(qi)(qi)，在加熱時與鋼處(chu)于(yu)(yu)惰性狀態(tai)，對鋼表面產生(sheng)保(bao)護(hu)作用(yong)，適于(yu)(yu)不銹鋼加熱用(yong)。

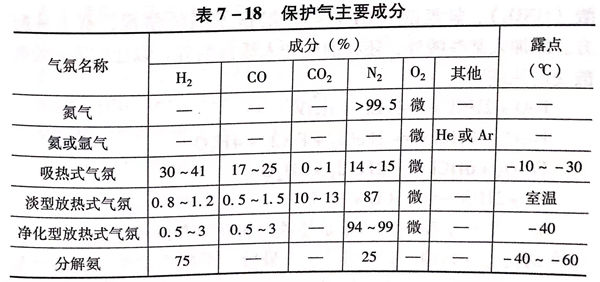

適用于(yu)不(bu)銹(xiu)鋼加(jia)熱(re)保護的氣氛及(ji)主(zhu)要成分見表7-18.
